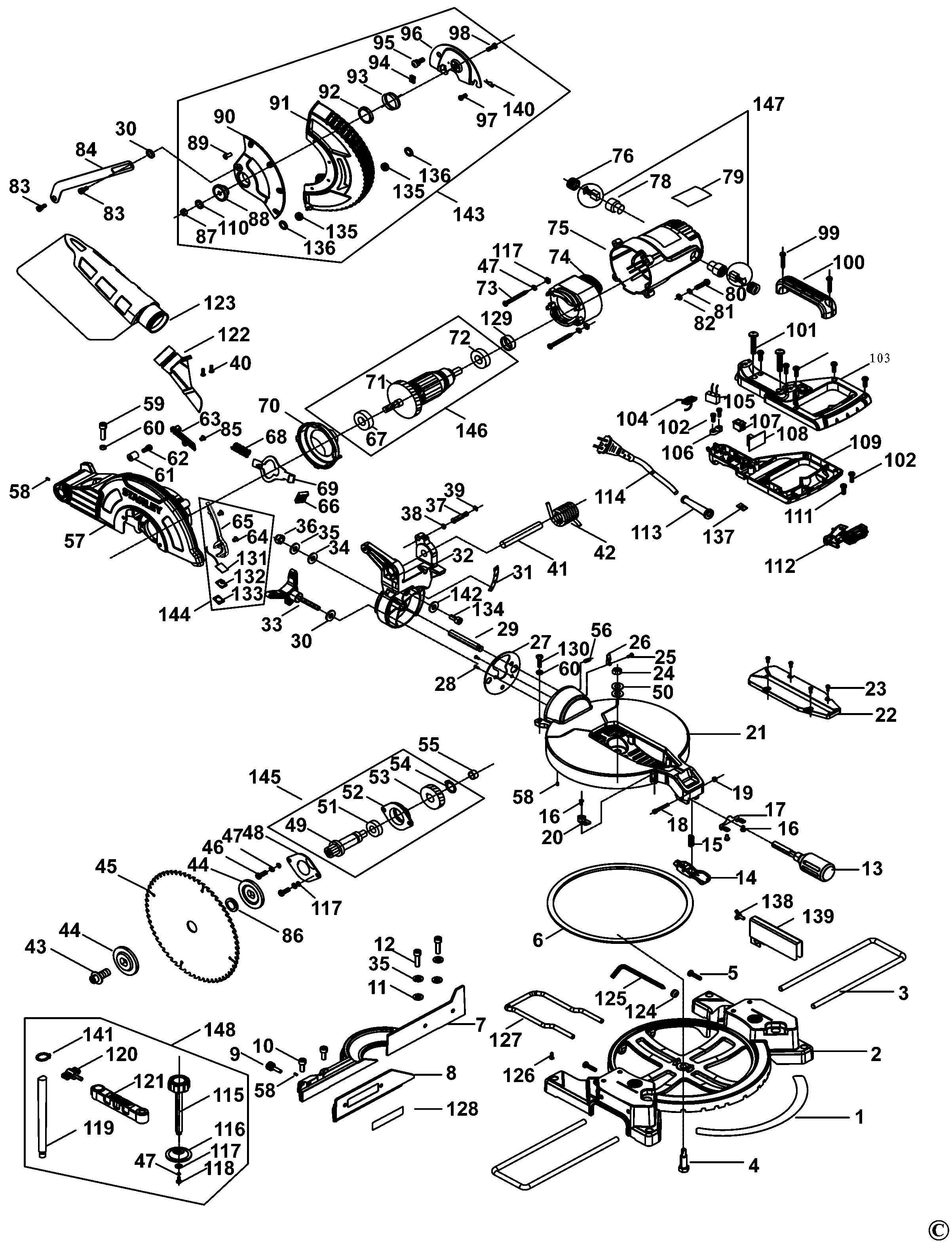

SM16 ???????? ???? Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5170035-22 | 1 | ШКАЛА | KR |  |
||
| 2 | 5170035-23 | 1 | ОСНОВА | KR | |
||
| 3 | 5170035-24 | 2 | СТЕРЖЕНЬ | KR |  |
||
| 4 | 5170035-25 | 1 | ВАЛ | KR | |
||
| 5 | 5170035-26 | 2 | ВИНТ | M6x35 | KR | |
|
| 6 | 5170035-27 | 1 | ПЛАСТИНА | KR | |
||
| 7 | 5170035-28 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 8 | 5170035-29 | 1 | ПЛАСТИНА | KR | |
||
| 9 | 5170035-30 | 1 | КОЛЕСО | KR | |
||
| 10 | 5170035-31 | 2 | ВИНТ | M8X20 | KR | |
|
| 11 | 5170035-32 | 2 | ШАЙБА | KR | |
||
| 12 | 5170035-33 | 2 | ВИНТ | M8X30 | KR | |
|
| 13 | 5170035-34 | 1 | HANDLE | KR | |
||
| 14 | 5170035-35 | 1 | HANDLE | KR | |
||
| 15 | 5170035-36 | 1 | ПРУЖИНА | KR | |
||
| 16 | 5170035-37 | 5 | ВИНТ | M5x8 | KR | |
|
| 17 | 5170035-38 | 1 | ШАЙБА | KR | |
||
| 18 | 5170035-39 | 1 | ВИНТ | M5x35 | KR | |
|
| 19 | 5170035-40 | 1 | ГАЙКА M5 | KR | |
||
| 20 | 5170035-41 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 21 | 5170035-42 | 1 | СТОЛ | KR | |
||
| 22 | 5170035-43 | 1 | ПЛАСТИНА | KR | |
||
| 23 | 5170035-44 | 4 | ВИНТ | M4X10 | KR | |
|
| 24 | 5170035-45 | 1 | ГАЙКА | M8 | KR | |
|
| 25 | 5170035-46 | 1 | ВИНТ | M4*8 | KR | |
|
| 26 | 5170035-47 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 27 | 5170035-48 | 1 | ПЛАСТИНА | KR | |
||
| 28 | 5170035-49 | 2 | ВИНТ | M6x16 | KR | |
|
| 29 | 5170035-50 | 1 | ОСЬ | KR | |
||
| 30 | 5170035-51 | 2 | ШАЙБА | KR | |
||
| 31 | 5170035-52 | 1 | ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ | KR | |
||
| 32 | 5170035-53 | 1 | КРОНШТЕЙН | KR | |
||
| 33 | 5170035-54 | 1 | HANDLE | KR | |
||
| 34 | 5170035-55 | 1 | ШАЙБА | KR | |
||
| 35 | 5170035-56 | 3 | ШАЙБА | KR | |
||
| 36 | 5170035-57 | 1 | ГАЙКА | M12 | KR | |
|
| 37 | 5170035-58 | 1 | ШТИФТ | KR | |
||
| 38 | 5170035-59 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 39 | 5170035-60 | 1 | СТОПОРНОЕ КОЛЬЦО | } | KR | |
|
| 40 | 5170035-61 | 2 | ВИНТ | M5x10 | KR | |
|
| 41 | 5170035-62 | 1 | ШТИФТ | KR | |
||
| 42 | 5170035-63 | 1 | ПРУЖИНА | KR | |
||
| 43 | 5170035-64 | 1 | БОЛТ | M8×18 | KR | |
|
| 44 | 5170035-65 | 2 | ПЛАСТИНА | KR | |
||
| 45 | 5170035-66 | 1 | РЕЖУЩИЙ ДИСК | 254x25.4 | KR | ||
| 46 | 5170035-67 | 2 | ВИНТ | M5×16 | KR | |
|
| 47 | 5170035-68 | 5 | ШАЙБА | KR | |
||
| 48 | 5170035-69 | 1 | КРЫШКА | KR | |
||
| 49 | 5170035-70 | 1 | ОСЬ | KR | |
||
| 50 | 5170035-71 | 2 | ШАЙБА | KR | |
||
| 51 | 5170035-72 | 1 | ПОДШИПНИК | KR | |
||
| 52 | 5170035-73 | 1 | КРЫШКА | KR | |
||
| 53 | 5170035-74 | 1 | ШЕСТЕРНЯ | KR | |
||
| 54 | 5170035-75 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 55 | 5170035-76 | 1 | ПОДШИПНИК | KR | |
||
| 56 | 5170035-77 | 1 | ВИНТ | M6x14 | KR | |
|
| 57 | 5170035-78 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 58 | 5170035-79 | 3 | ВИНТ | M6x10 | KR | |
|
| 59 | 5170035-80 | 1 | ВИНТ | M6x25 | KR | |
|
| 60 | 5170035-81 | 2 | ГАЙКА | KR | |
||
| 61 | 5170035-82 | 1 | ШТИФТ | KR | |
||
| 62 | 5170035-83 | 1 | ВИНТ | KR | |
||
| 63 | 5170035-84 | 1 | ЗАЖИМ | KR | |
||
| 64 | 5170035-85 | 2 | ВИНТ | M4×6 | KR | |
|
| 65 | 5170035-86 | 1 | КРЫШКА | KR | |
||
| 66 | 5170035-87 | 1 | ЭКРАН | KR | |
||
| 67 | 5170035-88 | 1 | ПОДШИПНИК | KR | |
||
| 68 | 5170035-89 | 1 | ПРУЖИНА | KR | |
||
| 69 | 5170035-90 | 1 | СТЕРЖЕНЬ | KR | |
||
| 70 | 5170035-91 | 1 | КРЫШКА | KR | |
||
| 71 | 5170035-92 | 1 | РОТОР В СБОРЕ | KR | |||
| 72 | 5170035-93 | 1 | ПОДШИПНИК | KR | |
||
| 73 | 5170035-94 | 2 | ВИНТ | ST4.8×70 | KR | |
|
| 74 | 5170035-95 | 1 | СТАТОР | KR | |
||
| 75 | 5170035-96 | 1 | КОРПУС | KR | |
||
| 76 | 5170035-97 | 2 | КРЫШКА | KR | |
||
| 78 | 5170035-98 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | KR | |
||
| 79 | 5170035-99 | 1 | ЭТИКЕТКА | KR | |||
| 80 | 5170036-01 | 4 | ВИНТ | M6×30 | KR | |
|
| 81 | 5170036-02 | 4 | ШАЙБА | KR | |
||
| 82 | 5170036-03 | 4 | ШАЙБА | KR | |
||
| 83 | 5170036-04 | 2 | ВИНТ | KR | |
||
| 84 | 5170036-05 | 1 | ЗВЕНО | KR | |
||
| 85 | 5170036-06 | 1 | ВИНТ | M4×10 | KR | |
|
| 86 | 5170036-07 | 1 | КОЛЬЦО | KR | |
||
| 87 | 5170036-09 | 1 | КОНТРГАЙКА | M6 | KR | |
|
| 88 | 5170036-10 | 1 | ШАЙБА | KR | |
||
| 89 | 5170036-11 | 4 | ЗАКЛЁПКА | KR | |
||
| 90 | 5170036-12 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 91 | 5170036-13 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 92 | 5170036-14 | 1 | ШАЙБА | KR | |
||
| 93 | 5170036-15 | 1 | ПРУЖИНА | KR | |
||
| 94 | 5170036-16 | 1 | БЛОК | KR | |
||
| 95 | 5170036-17 | 1 | ВИНТ | M6x7 | KR | |
|
| 96 | 5170036-18 | 1 | ПЛАСТИНА | KR | |
||
| 97 | 5170036-19 | 1 | ВИНТ | M6 | KR | |
|
| 98 | 5170036-20 | 1 | ВИНТ | M6x13 | KR | |
|
| 99 | 5170036-21 | 2 | ВИНТ | ST5.9x18 | KR | |
|
| 100 | 5170036-22 | 1 | HANDLE | KR | |
||
| 101 | 5170036-23 | 2 | ВИНТ | M5x28 | KR | |
|
| 102 | 5170036-24 | 8 | ВИНТ | ST3.9x12 | KR | |
|
| 103 | 5170036-25 | 1 | КРЫШКА | KR | |
||
| 104 | 5170036-26 | 1 | КАТУШКА ИНДУКТИВНОСТИ | KR | |
||
| 105 | 5170036-27 | 1 | КОНДЕНСАТОР | KR | |
||
| 106 | 5170036-28 | 1 | ЩИТОК | KR | |
||
| 107 | 5170036-29 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 108 | 5170036-30 | 1 | ТРАНСФОРМАТОР | KR | |
||
| 109 | 5170036-31 | 1 | HANDLE | KR | |
||
| 110 | 5170036-32 | 1 | ШАЙБА | KR | |
||
| 111 | 5170036-33 | 1 | ВИНТ | ST3.9x18 | KR | |
|
| 112 | 5170036-34 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 113 | 5170036-35 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 114 | 5170036-99 | 1 | ПРОБКА | KR | |||
| 115 | 5170036-37 | 1 | РУЧКА В СБОРЕ | KR | |
||
| 116 | 5170036-38 | 1 | ПЛАСТИНА | KR | |
||
| 117 | 5170036-39 | 5 | ШАЙБА | KR | |
||
| 118 | 5170036-40 | 1 | ВИНТ | M5x10 | KR | |
|
| 119 | 5170036-41 | 1 | ШИНА | KR | |
||
| 120 | 5170036-42 | 1 | РУЧКА | KR | |
||
| 121 | 5170036-43 | 1 | ЗВЕНО | KR | |
||
| 122 | 5170036-44 | 1 | УДЛИНИТЕЛЬ | KR | |
||
| 123 | 5170036-45 | 1 | ПЫЛЕВОЙ МЕШОК В СБОРЕ | KR | |
||
| 124 | 5170036-46 | 1 | ВТУЛКА | KR | |
||
| 125 | 5170036-47 | 1 | РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ | KR | |
||
| 126 | 5170036-48 | 1 | ВИНТ | M6x16 | KR | |
|
| 127 | 5170036-49 | 1 | ШИНА | KR | |
||
| 128 | 5170036-50 | 1 | ЭТИКЕТКА | KR | |
||
| 129 | 5170036-51 | 1 | КОРПУС ПОДШИПНИКА | KR | |
||
| 130 | 5170036-52 | 1 | ВИНТ | M6x25 | KR | |
|
| 131 | 5170036-53 | 1 | СВЕТОДИОД | KR | |
||
| 132 | 5170036-54 | 1 | ПЛАСТИНА | KR | |
||
| 133 | 5170036-55 | 1 | ПЛАСТИНА | KR | |
||
| 134 | 5170036-56 | 1 | ВИНТ | M8x16 | KR | |
|
| 135 | 5170036-57 | 2 | КОЛЕСО | KR | |
||
| 136 | 5170036-58 | 2 | КОЛЬЦО | KR | |
||
| 137 | 5170036-59 | 2 | ОПОРНАЯ ПОДУШКА | KR | |
||
| 138 | 5170036-60 | 1 | ВИНТ | M6X14 | KR | |
|
| 139 | 5170036-61 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 140 | 5170036-62 | 1 | БОЛТ | KR | |
||
| 141 | 5170036-63 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 142 | 5170036-64 | 1 | ШАЙБА | KR | |
||
| 143 | 5170036-65 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | KR | |
||
| 144 | 5170036-66 | 1 | КОМПЛЕКТ СВЕТОДИОДА | KR | |
||
| 145 | 5170036-67 | 1 | ШЕСТЕРНЯ В СБОРЕ | KR | |
||
| 146 | 5170036-68 | 1 | РОТОР В СБОРЕ | KR | |
||
| 147 | 5170036-69 | 1 | ПАРА ЩЁТОК | KR | |
||
| 148 | 5170036-70 | 1 | ЗАЖИМ В СБОРЕ | KR | |
