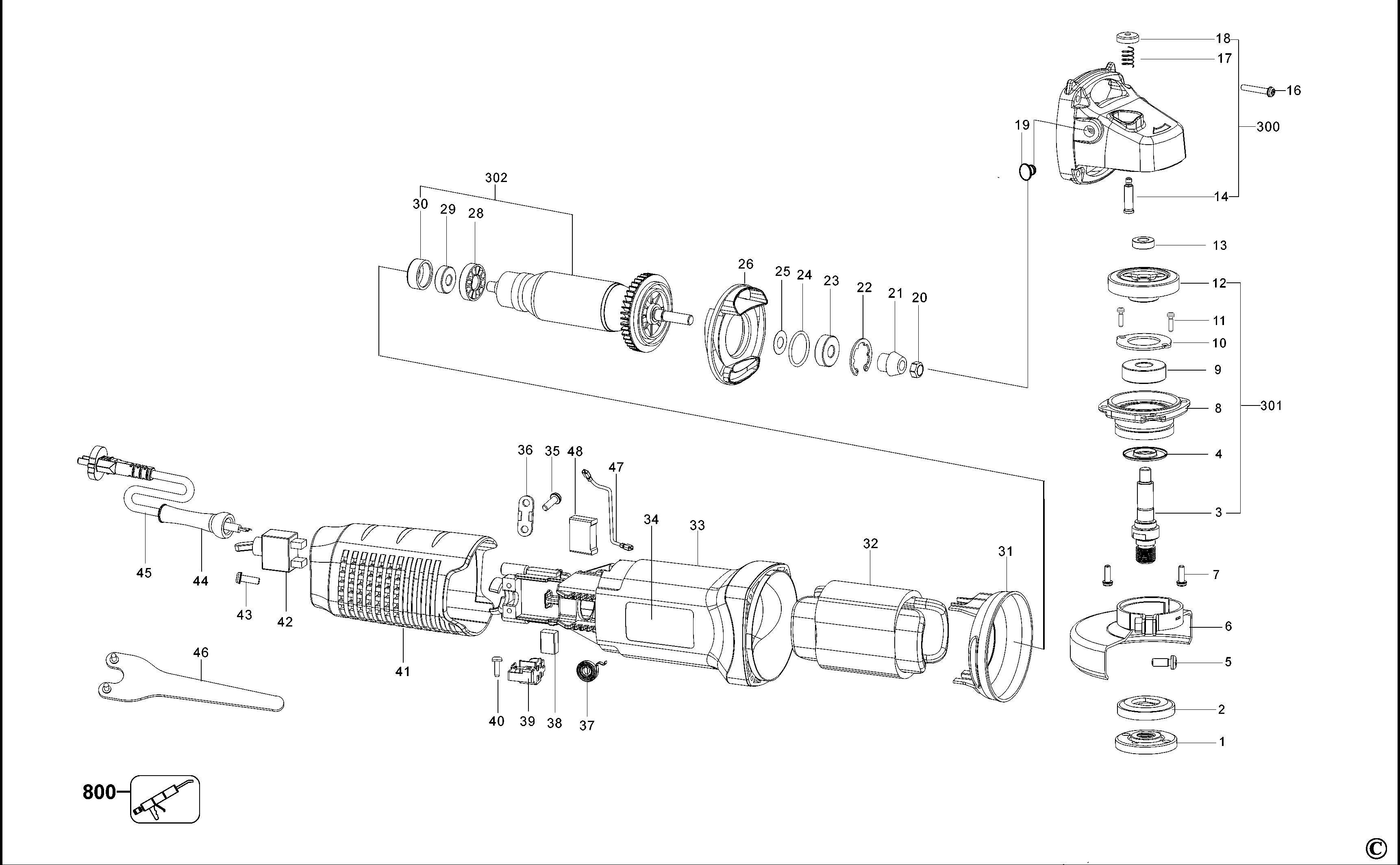

SGT104 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 4140304011 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 |  |
||
| 2 | 4140304006 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 3 | N505922 | 1 | ШПИНДЕЛЬ | A9 | |||
| 4 | N494772 | 1 | КРЫШКА | A9 | |
||
| 5 | 49203052 | 1 | ВИНТ | A9 |  |
||
| 6 | 4140304008 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |
||
| 7 | 49209042 | 4 | ВИНТ | A9 | |
||
| 8 | N494773 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |||
| 9 | N494774 | 1 | ПОДШИПНИК | A9 | |
||
| 10 | 4141404606 | 1 | ОПОРНАЯ ПЛИТА | A9 | |
||
| 11 | 49203008 | 2 | ВИНТ | A9 | |
||
| 12 | N494775 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 13 | N494778 | 1 | ПОДШИПНИК | A9 | |
||
| 14 | N514297 | 1 | СТОПОРНЫЙ ШТИФТ | A9 | |
||
| 16 | 49206022 | 4 | ВИНТ | A9 | |
||
| 17 | 4140308003 | 1 | ПРУЖИНА | A9 | |
||
| 18 | 4140301012 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | A9 | |
||
| 19 | N555120 | 2 | РЕЗИНА | A9 | |||
| 20 | 49205017 | 1 | ГАЙКА | A9 | |
||
| 21 | N494780 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 22 | 4141404607 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 23 | N175104 | 1 | ПОДШИПНИК | A9 | |
||
| 24 | 4090104003 | 1 | ШАЙБА | 8 x 15 x 0.2 mm; 8*15*0.2 | A9 | |
|
| 25 | 4030203005 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 26 | N494788 | 1 | ПРИЖИМНАЯ ПЛАНКА | A9 | |
||
| 28 | N494794 | 1 | ИЗОЛИРУЮЩАЯ ШАЙБА | A9 | |
||
| 29 | N494797 | 1 | ПОДШИПНИК | A9 | |
||
| 30 | 4140303002 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 31 | N494795 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 32 | N512904 | 1 | СТАТОР В СБОРЕ | A9 | |
||
| 33 | N538401 | 1 | КОРПУС СТАТОРА | A9 | |||
| 34 | N607230 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 35 | 49206018 | 2 | ВИНТ | SELF-TAPPING 4*15 | A9 | |
|
| 36 | 4100301008 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 37 | N514753 | 1 | ПРУЖИНА | PAIR | A9 | |
|
| 38 | N494792 | 1 | ПАРА ЩЁТОК | A9 | |||
| 39 | N494796 | 1 | ПАРА ЩЁТКОДЕРЖАТЕЛЕЙ | A9 | |
||
| 40 | N507174 | 2 | ВИНТ | A9 | |
||
| 41 | N538403 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |||
| 42 | 4141405601 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |||
| 43 | 49206016 | 1 | ВИНТ | self-tapping 4*12; self-tapping 4x12 mm | A9 | |
|
| 44 | 49303605 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 45 | N560097 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 46 | 4140304007 | 1 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ | A9 | |
||
| 47 | N541162 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |||
| 48 | 494014 | 1 | КОНДЕНСАТОР | A9 | |
||
| 300 | N534105 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 301 | N561367 | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ В СБОРЕ | A9 | |||
| 302 | N534107 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 800 | N544392 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
