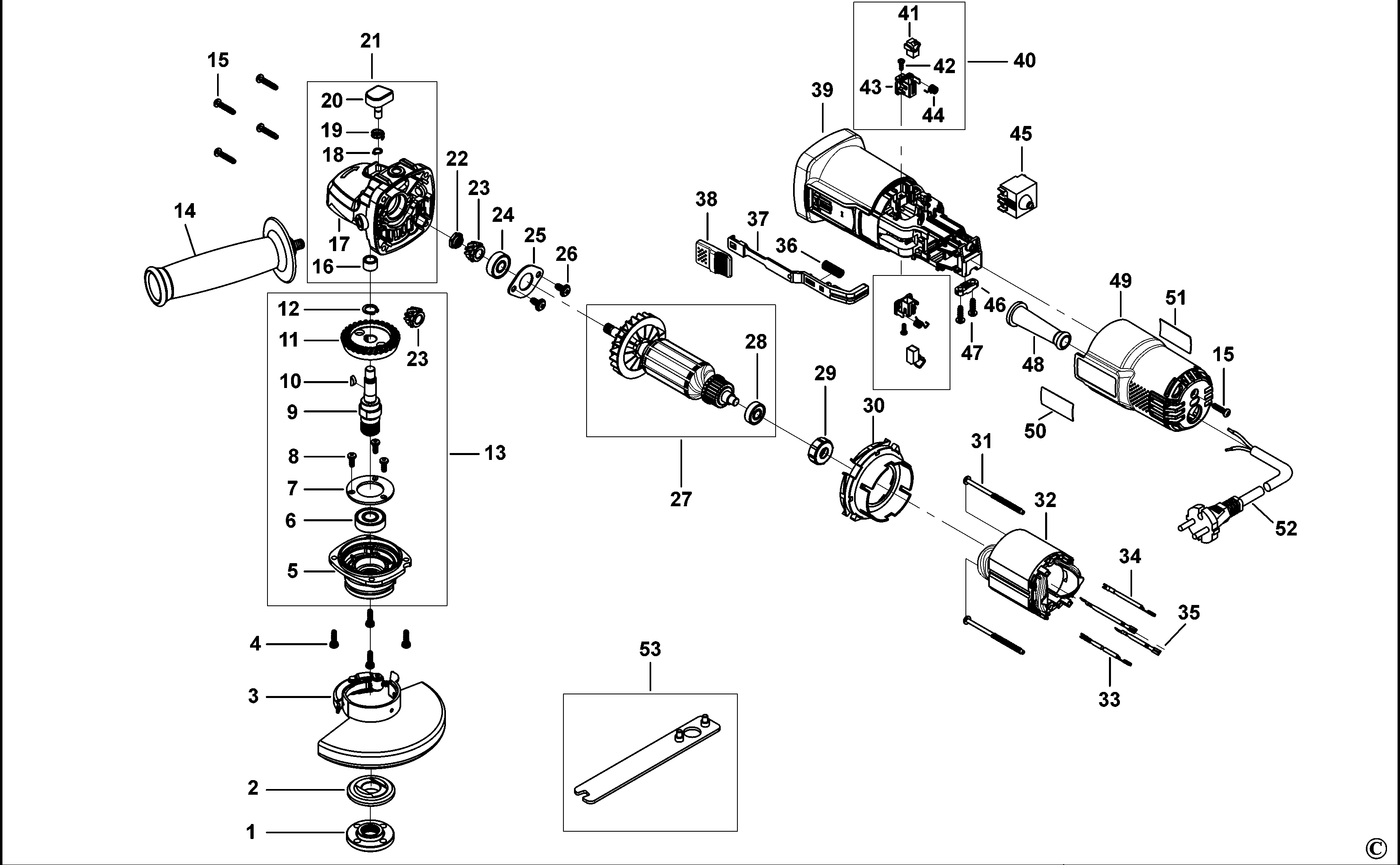

STGS1125 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 1004525-01 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | RU |  |
||
| 2 | 1004525-03 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | RU | |
||
| 3 | 1004519-01 | 1 | ЗАЩИТНЫЙ КОЖУХ | 125mm | RU | ||
| 4 | 1004525-06 | 4 | ВИНТ | RU |  |
||
| 5 | 5140104-14 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | RU | |
||
| 6 | 1004525-08 | 1 | ПОДШИПНИК | 6000 | RU | ||
| 7 | 1004525-09 | 1 | ПЛОСКАЯ КРЫШКА | RU | |||
| 8 | 1004525-10 | 3 | ВИНТ | RU | |||
| 9 | 1004525-12 | 1 | ШПИНДЕЛЬ | RU | |
||
| 10 | 1004525-13 | 1 | СЕГМЕНТНАЯ ШПОНКА | RU | |||
| 11 | 1004525-14 | 1 | ШЕСТЕРНЯ | RU | |
||
| 12 | 1004525-15 | 1 | СТОПОРНОЕ КОЛЬЦО | RU | |||
| 13 | 5140104-16 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | RU | |
||
| 14 | 569176-00 | 1 | РУЧКА В СБОРЕ | RU | |
||
| 15 | 1004525-18 | 5 | ВИНТ | RU | |
||
| 16 | 1004525-16 | 1 | САМОСМАЗЫВАЮЩИЙСЯ ПОРИСТЫЙ ПОДШИПНИК | RU | |||
| 17 | 5140104-18 | 1 | КОРПУС РЕДУКТОРА | RU | |||
| 18 | 1004525-20 | 1 | СТОПОРНОЕ КОЛЬЦО | RU | |
||
| 19 | 5140040-64 | 1 | ПРУЖИНА | RU | |
||
| 20 | 5140104-19 | 1 | КНОПКА | RU | |||
| 21 | 5140104-20 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU | |
||
| 22 | 569175-00 | 1 | ГАЙКА | RU | |
||
| 23 | 1004525-24 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | RU | |
||
| 24 | 1004525-25 | 1 | ПОДШИПНИК | 608 | RU | |
|
| 25 | 569168-00 | 1 | ПЛОСКАЯ КРЫШКА | RU | |
||
| 26 | 596408-00 | 2 | ВИНТ | RU | |
||
| 27 | 5140104-21 | 1 | ЯКОРЬ В СБОРЕ | RU | |
||
| 28 | 1004525-27 | 1 | ПОДШИПНИК | 607 | RU | |
|
| 29 | 1004525-28 | 1 | ДЕРЖАТЕЛЬ ПОДШИПНИКА | RU | |
||
| 30 | 5140104-23 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | RU | |||
| 31 | 5140104-24 | 2 | ВИНТ | RU | |||
| 32 | 5140104-25 | 1 | СТАТОР | RU | |
||
| 33 | 5140104-27 | 1 | ВЫВОДНОЙ ПРОВОД | RU | |
||
| 34 | 5140104-28 | 1 | ВЫВОДНОЙ ПРОВОД | RU | |||
| 35 | 5140104-29 | 2 | ВЫВОДНОЙ ПРОВОД | RU | |
||
| 36 | 1004525-45 | 1 | ПРУЖИНА | RU | |
||
| 37 | 5140104-30 | 1 | ЗВЕНО | RU | |
||
| 38 | 1004557-24 | 1 | КНОПКА | RU | |
||
| 39 | 5140104-32 | 1 | КОРПУС | RU | |||
| 40 | 5140104-33 | 2 | ЩЁТКА В СБОРЕ | RU | |
||
| 41 | 5140104-35 | 2 | ЩЁТКА | RU | |
||
| 42 | 1004525-39 | 2 | ВИНТ | RU | |||
| 43 | 1004525-40 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | RU | |
||
| 44 | 1004525-41 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | RU | |
||
| 45 | 90567379 | 1 | ВЫКЛЮЧАТЕЛЬ | RU | |
||
| 46 | 596432-00 | 1 | CORDCLAMP | RU | |
||
| 47 | 1004525-44 | 2 | ВИНТ | RU | |
||
| 48 | 569194-00 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | RU | |
||
| 49 | 6010358-40 | 1 | ТОРЦЕВАЯ КРЫШКА | RU | |||
| 50 | 6010358-41 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | RU | |||
| 52 | 1004525-56 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | |
||
| 53 | 569197-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | RU | |
