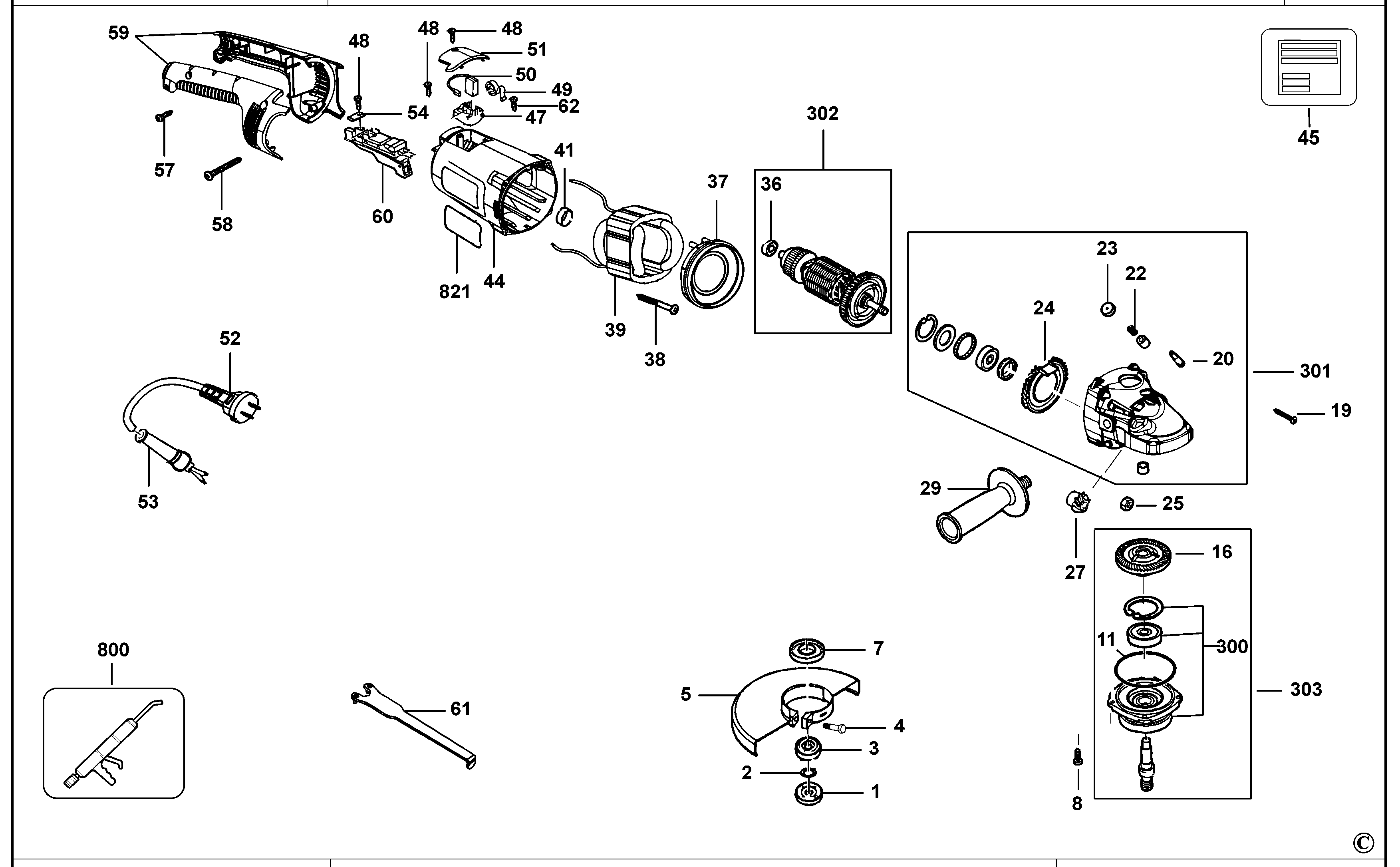

SL229 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 4145104008 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | RU |  |
||
| 2 | 4240203001 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 3 | 4145104002 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | RU | |
||
| 4 | N688666 | 1 | ВИНТ | RU |  |
||
| 5 | 4149104001 | 1 | ЗАЩИТНЫЙ КОЖУХ | 230mm | RU | |
|
| 7 | 4149101605 | 1 | УПЛОТНЕНИЕ | RU | |
||
| 8 | 49203009 | 4 | ВИНТ | RU | |
||
| 11 | 4148003001 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 16 | N642054 | 1 | ШЕСТЕРНЯ | RU | |
||
| 19 | 49206048 | 4 | ВИНТ | RU | |
||
| 20 | 4148004007 | 1 | СТОПОРНЫЙ ШТИФТ | RU | |
||
| 22 | 4148008003 | 1 | ПРУЖИНА | RU | |
||
| 23 | 4149101606 | 1 | КОЛПАЧОК | RU | |
||
| 24 | 4149101607 | 1 | ДЕФЛЕКТОР | RU | |
||
| 25 | 49205025 | 1 | ГАЙКА | RU | |
||
| 27 | N642055 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | RU | |
||
| 29 | 4148001001 | 1 | БОКОВАЯ РУЧКА | RU | |
||
| 36 | 49111010 | 1 | ПОДШИПНИК | RU | |
||
| 37 | 4149101604 | 1 | ДЕФЛЕКТОР | RU | |
||
| 38 | 49206039 | 2 | ВИНТ | SELF-TAPPING | RU | |
|
| 39 | N642071 | 1 | СТАТОР В СБОРЕ | RU | |||
| 41 | N644168 | 1 | ВТУЛКА ПОДШИПНИКА | RU | |
||
| 44 | N820652 | 1 | КОРПУС СТАТОРА | RU | |||
| 47 | N652422 | 1 | ПАРА ЩЁТКОДЕРЖАТЕЛЕЙ | RU | |
||
| 48 | 49206019 | 5 | ВИНТ | RU | |
||
| 49 | N659145 | 2 | ТОРСИОННАЯ ПРУЖИНА | RU | |
||
| 50 | N690992 | 1 | ПАРА ЩЁТОК | RU | |
||
| 51 | N512367 | 1 | КРЫШКА ЩЁТКИ | RU | |
||
| 52 | Z49306039 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | |
||
| 53 | 49303609 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 54 | N632811 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 57 | 49206020 | 2 | ВИНТ | self-tapping 4*18; self-tapping 4x18 mm | RU | |
|
| 58 | 49206004 | 2 | ВИНТ | RU | |
||
| 59 | 4149101602 | 1 | СОСТАВНОЙ КОРПУС | RU | |
||
| 60 | 4149105606 | 1 | ВЫКЛЮЧАТЕЛЬ | RU | |
||
| 61 | 4148004004 | 1 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ | RU | |
||
| 62 | 49203006 | 2 | ВИНТ | 4 x 10 mm; 4*10 | RU | |
|
| 300 | N688894 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | RU | |||
| 301 | N688866 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU | |
||
| 302 | N688857 | 1 | ЯКОРЬ В СБОРЕ | RU | |||
| 303 | N688856 | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ В СБОРЕ | RU | |
||
| 800 | N692256 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 200G | 45G | RU | |
