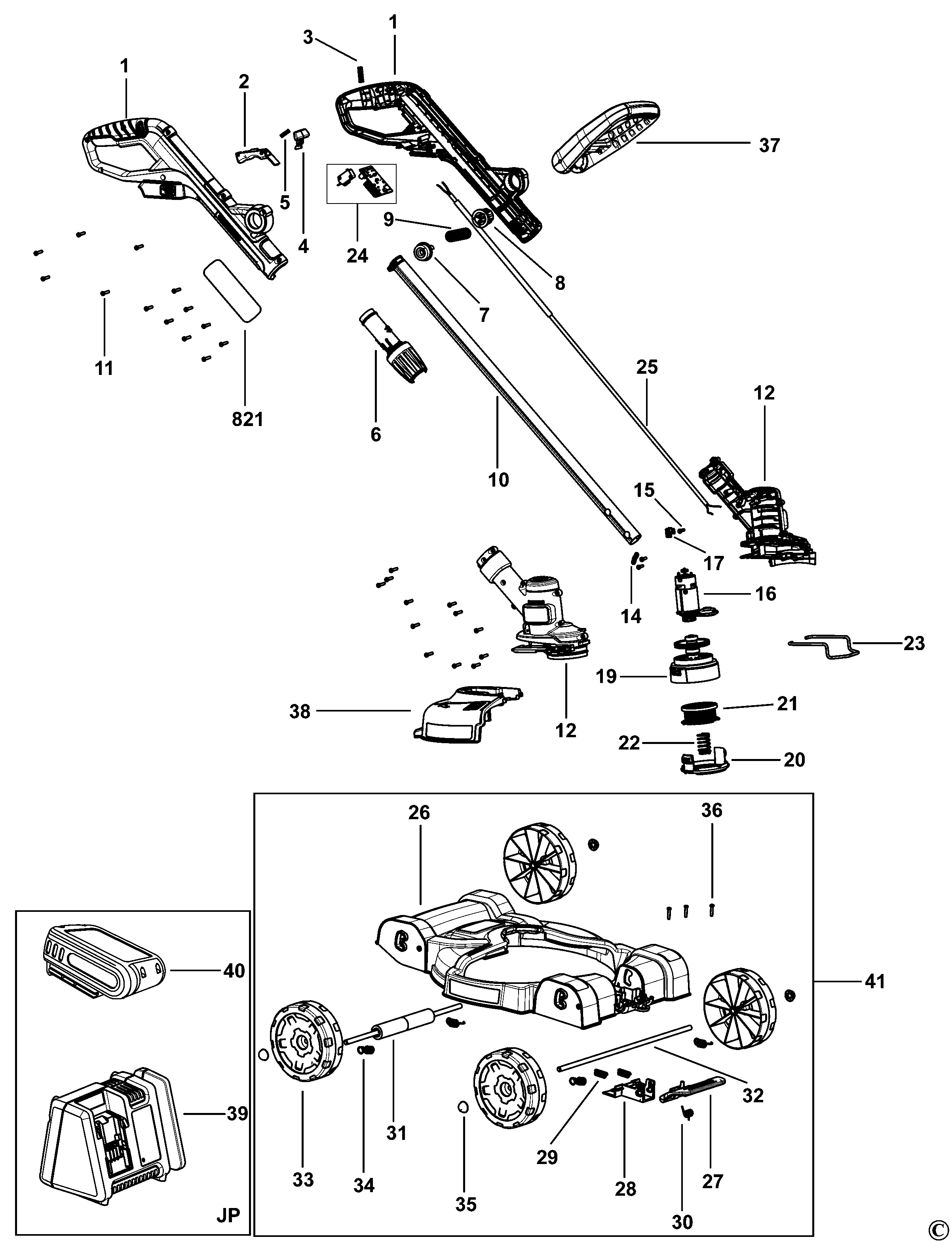

GCM18 АККУМУЛЯТОРНАЯ КОЛЁСНАЯ ГАЗОНОКОСИЛКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90598453 | 1 | РУЧКА КОЖУХА | JP | |||
| 2 | 90553870 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP |  |
||
| 3 | 244053-00 | 1 | ПРУЖИНА | JP | |
||
| 4 | 90553935 | 1 | КНОПКА РАЗБЛОКИРОВКИ | JP | |
||
| 5 | 90559867 | 1 | ПРУЖИНА СЖАТИЯ | JP | |||
| 6 | 90559876-01 | 1 | ЦАНГА НА ВАЛ ЭЛЕКТРОДВИГАТЕЛЯ | JP | |||
| 7 | 90556608 | 1 | КНОПКА | JP | |
||
| 8 | 90554396-01 | 1 | КНОПКА | JP | |||
| 9 | 90559866 | 1 | ПРУЖИНА | JP | |||
| 10 | N703864 | 1 | ТРУБА В СБОРЕ | JP | |
||
| 11 | 747329 | 27 | ВИНТ | JP |  |
||
| 12 | 90599552 | 1 | КОЖУХ ДВИГАТЕЛЯ В СБОРЕ | JP | |||
| 14 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 15 | 373158 | 3 | ВИНТ | JP | |
||
| 16 | 90594809 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | JP | |||
| 17 | 90593222 | 1 | ПЕЧАТНАЯ ПЛАТА | JP | |
||
| 19 | 90579838 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | JP | |
||
| 20 | 385022-03 | 1 | КРЫШКА КАТУШКИ | JP | |
||
| 21 | 90564281 | 1 | КАТУШКА С ЛЕСКОЙ | JP | |||
| 22 | 90566944 | 1 | ПРУЖИНА | JP | |
||
| 23 | 90592826 | 1 | НАПРАВЛЯЮЩАЯ | JP | |||
| 24 | 90598671-01 | 1 | ВЫКЛЮЧАТЕЛЬ И ПЕЧАТНАЯ ПЛАТА В СБОРЕ | JP | |||
| 25 | 90598843 | 1 | КАБЕЛЬ | JP | |||
| 26 | 90599418 | 1 | ДЕКА РЕЗАКА | JP | |||
| 27 | 90592843 | 1 | ПЕДАЛЬ | JP | |||
| 28 | 90592844 | 1 | ПОЛЗУН | JP | |||
| 29 | 90595787 | 2 | ПРУЖИНА СЖАТИЯ | JP | |||
| 30 | 90595786 | 1 | ТОРСИОННАЯ ПРУЖИНА | JP | |||
| 31 | 90596964 | 1 | ПЕРЕДНЯЯ ОСЬ | JP | |||
| 32 | 90595785 | 1 | ОСЬ | JP | |||
| 33 | 90577037 | 4 | КОЛЕСО В СБОРЕ | JP | |||
| 34 | 90570075 | 4 | ПРУЖИНА | JP | |
||
| 35 | 90574276 | 4 | СТОПОРНАЯ ШАЙБА | JP | |
||
| 36 | 747329 | 3 | ВИНТ | JP | |
||
| 37 | 90562062-01 | 1 | РУЧКА В СБОРЕ | JP | |
||
| 38 | 90605078 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | JP | |||
| 39 | 90574790 | 1 | БЫСТРОЕ ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ | LC1418-JP | JP | ||
| 40 | 90619181 | 1 | АККУМ. БАТАРЕЯ, 18В-1,5А*ч-27Вт*ч | JP | |||
| 821 | 90605801 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP |
