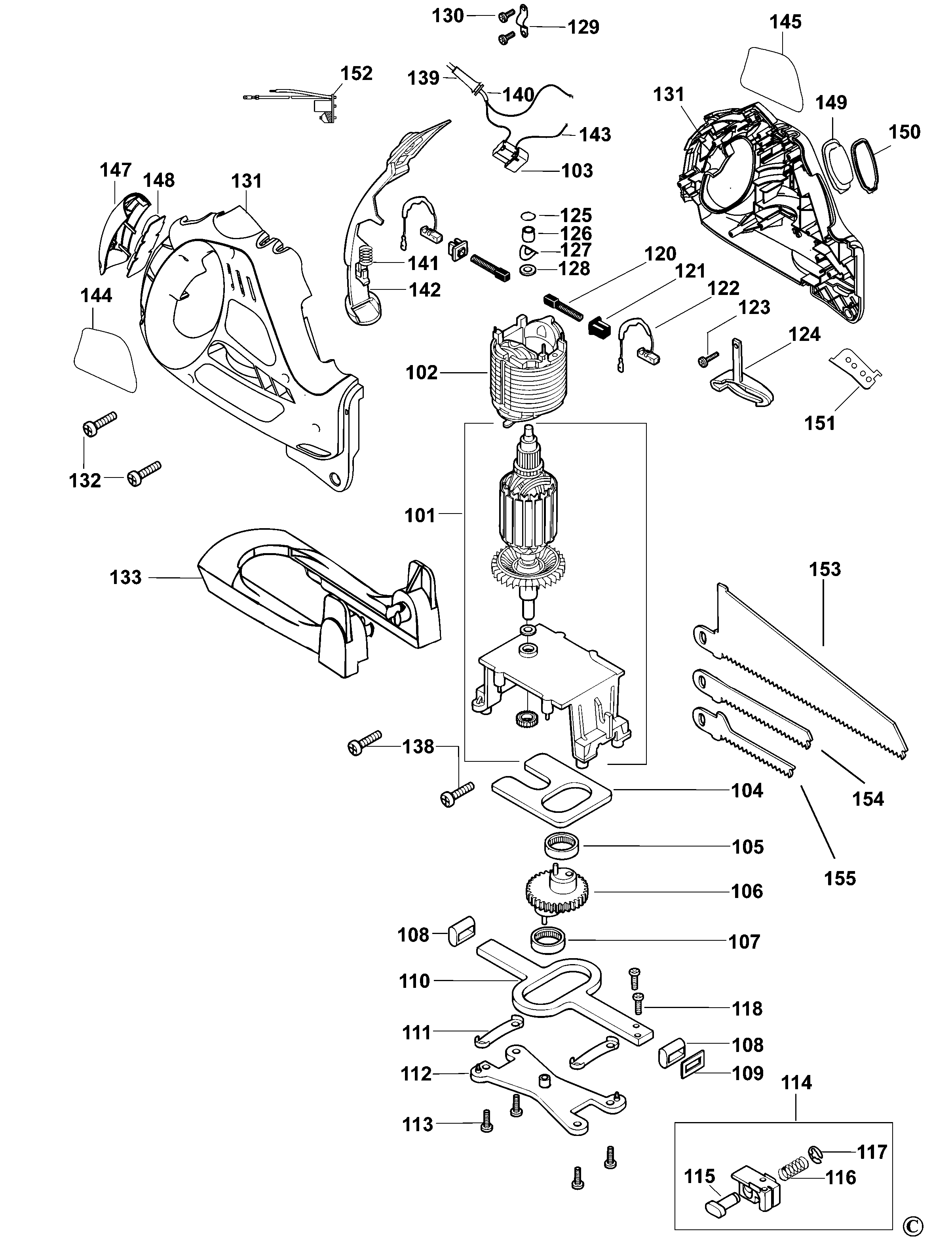

KS900G ОТРЕЗНАЯ ПИЛА Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 376446-14 | 1 | ЯКОРЬ В СБОРЕ | JP | |||
| 102 | 577645-02 | 1 | СТАТОР В СБОРЕ | JP | |||
| 103 | 90584286 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 104 | 377372 | 1 | БАЛАНСИРОВОЧНЫЙ ГРУЗ | JP |  |
||
| 105 | 377454 | 1 | ПОДШИПНИК | JP |  |
||
| 106 | 376450-04 | 1 | ШЕСТЕРНЯ В СБОРЕ | JP | |
||
| 107 | 377454 | 1 | ПОДШИПНИК | JP | |
||
| 108 | 795680 | 2 | ПОДШИПНИК | JP | |||
| 109 | 795694 | 1 | УПЛОТНЕНИЕ | JP | |
||
| 110 | 376449-00 | 1 | ВАЛ В СБОРЕ | 109+110+114+118 | <=Week27 2016 | JP | |
| 110 | 90631299 | 1 | ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫЙ ЭЛЕМЕНТ | >Week 27 2016 | JP | ||
| 111 | 795647 | 2 | ЗАЖИМ | JP | |
||
| 112 | 377389 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | JP | |
||
| 113 | 575946-00 | 4 | ВИНТ | JP | |
||
| 114 | 376449-00 | 1 | ВАЛ В СБОРЕ | 109+110+114+118 | <=Week27 2016 | JP | |
| 114 | 90631298 | 1 | ЗАЖИМ В СБОРЕ | >Week27 2016 | JP | ||
| 115 | 571265-00 | 1 | СТОПОРНЫЙ ШТИФТ | JP | |
||
| 116 | 368671 | 1 | ПРУЖИНА | JP | |
||
| 117 | 571181-00 | 1 | ЗАЖИМ | JP | |
||
| 118 | 376449-00 | 2 | ВАЛ В СБОРЕ | 109+110+114+118 | <=Week27 2016 | JP | |
| 118 | 330045-45 | 2 | ВИНТ | >Week27 2016 | JP | |
|
| 120 | 583366-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ И ДРОССЕЛЬ | JP | |
||
| 121 | 875735 | 2 | ВСТАВКА | JP | |
||
| 122 | 583366-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ И ДРОССЕЛЬ | JP | |
||
| 123 | 821057 | 1 | ВИНТ | No 6 x 12.7mm | JP | |
|
| 124 | 571182-01 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | JP | |
||
| 125 | 583894-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |
||
| 126 | 330004-02 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | JP | |
||
| 127 | 373296-00 | 1 | ПРУЖИННАЯ ШАЙБА | JP | |
||
| 128 | 373295-01 | 1 | ФИБРОВАЯ ШАЙБА | JP | |
||
| 129 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 130 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | JP | |
|
| 131 | 584115-03N | 1 | КОРПУС В КОМПЛЕКТЕ | JP | |||
| 132 | 375669 | 6 | ВИНТ | NO.6X19 | JP | |
|
| 133 | 90594113 | 1 | БАШМАК | JP | |
||
| 138 | 747329 | 2 | ВИНТ | NO.6X19 | JP | |
|
| 139 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | JP | |
||
| 140 | 808704-16 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |
||
| 141 | 575706-00 | 1 | ПРУЖИНА | JP | |
||
| 142 | 577775-01 | 1 | РАЗБЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ | JP | |
||
| 143 | 573184-00 | 1 | ПРОВОД В СБОРЕ | JP | |||
| 144 | 90584665 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 145 | 571150-01 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |||
| 147 | 584121-00 | 1 | ДЕРЖАТЕЛЬ | JP | |
||
| 148 | 584119-01 | 1 | ОПОРНАЯ ПОДУШКА | JP | |||
| 149 | 584118-01 | 1 | ОПОРНАЯ ПОДУШКА | JP | |||
| 150 | 584120-00 | 1 | ДЕРЖАТЕЛЬ | JP | |||
| 151 | 579222-00 | 1 | ВСТАВКА | JP | |||
| 152 | 90585300 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | JP | |||
| 153 | 90621057 | 1 | РЕЖУЩИЙ ДИСК | JP | |||
| 154 | 90617959 | 1 | МЕТАЛЛИЧЕСКИЙ РЕЖУЩИЙ ДИСК | JP | |||
| 155 | 90617958 | 1 | РЕЖУЩИЙ ДИСК | BLADE, CURVE CUT | JP |
