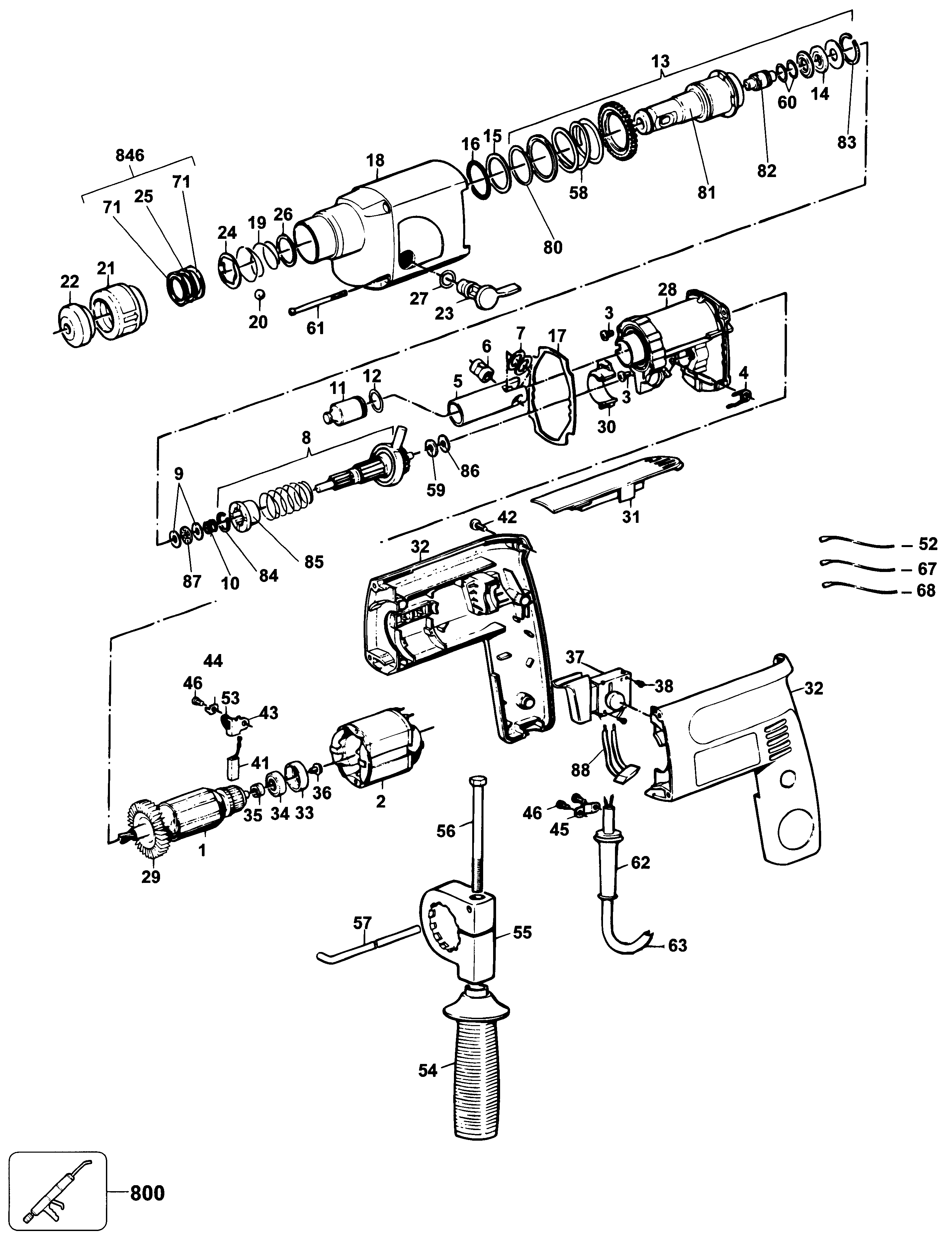

KD8000 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 326582-00 | 1 | ЯКОРЬ 230В | 230V | TW | ||
| 1 | 873874-01 | 1 | ARMATURE 115V | 115V | TW | ||
| 2 | 873875 | 1 | FIELD 115V | 115V | TW | ||
| 2 | 323983-04 | 1 | STATOR 230V | 230V | TW | ||
| 3 | 872745 | 2 | ВИНТ | TW | |||
| 4 | 870471 | 1 | ПРУЖИНА | TW | |||
| 5 | 875345 | 1 | ПОРШЕНЬ | TW | |||
| 6 | 487143-00 | 1 | ОСЬ | TW |  |
||
| 7 | 870875 | 2 | ШАЙБА | TW | |||
| 8 | 874592 | 1 | ВАЛ | TW | |||
| 9 | 324431-02 | 2 | ШАЙБА | TW | |||
| 10 | 323794-00 | 1 | ПРУЖИНА | TW | |||
| 11 | 870621 | 1 | ПЛУНЖЕР | TW | |||
| 12 | 577168-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 13 | 870950-01 | 1 | ШПИНДЕЛЬ | TW | |||
| 14 | N451068 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 15 | 870880 | 1 | ШАЙБА | TW | |||
| 16 | 870881 | 1 | ШАЙБА | TW | |||
| 17 | 870882 | 1 | ПРОКЛАДКА | TW | |||
| 18 | 870883-01 | 1 | КОРПУС РЕДУКТОРА | TW | |||
| 19 | 871690 | 1 | ПРУЖИНА | TW | |
||
| 20 | 583890-00 | 1 | ШАРИК | TW | |
||
| 21 | 870954 | 1 | ВТУЛКА | TW | |||
| 22 | 871469 | 1 | УПЛОТНЕНИЕ | TW | |||
| 23 | 321948 | 1 | РЫЧАГ | TW | |||
| 24 | 578387-00 | 1 | ШАЙБА | TW | |
||
| 25 | 323480-00 | 1 | ПРОСТАВКА | TW | |||
| 26 | 871670 | 1 | ШАЙБА | TW | |||
| 27 | 870907 | 1 | УПЛОТНЕНИЕ | TW | |||
| 28 | 324937-00 | 1 | КОЖУХ В СБОРЕ | TW | |||
| 29 | 324401-00 | 1 | ВЕНТИЛЯТОР | TW | |||
| 30 | 871987 | 1 | УПЛОТНЕНИЕ | TW | |||
| 31 | 322311-01 | 1 | ВСТАВКА | TW | |||
| 32 | 321941-02 | 1 | КОРПУС | TW | |||
| 33 | 870052 | 1 | ВТУЛКА | TW | |
||
| 34 | 330003-19 | 1 | ПОДШИПНИК | TW | |
||
| 35 | 918687 | 1 | ПРОСТАВКА | TW | |||
| 36 | 911276 | 1 | ВИНТ | TW |  |
||
| 37 | 325854-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 38 | 911026 | 4 | ВИНТ | TW | |
||
| 41 | 326129-00 | 2 | ЩЁТКА 230В | 230V | TW | ||
| 41 | 320877 | 2 | ЩЁТКА | 115V | TW | ||
| 42 | 911325 | 5 | ВИНТ | TW | |||
| 43 | 326109-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | TW | |
||
| 44 | 875513 | 2 | ПЛАСТИНА | TW | |||
| 45 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 46 | D911324 | 4 | ВИНТ | TW | |
||
| 52 | 320340 | 1 | ПРОВОД | TW | |
||
| 53 | 872843 | 2 | ПРУЖИНА | TW | |||
| 54 | 872712 | 1 | HANDLE | TW | |||
| 55 | 870911 | 1 | ЗАЖИМ | TW | |||
| 56 | 813918 | 1 | ВИНТ | TW | |
||
| 57 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TW | |
||
| 58 | 918782 | 1 | ПРУЖИНА | TW | |||
| 59 | 324430-03 | 1 | УПОРНЫЙ ПОДШИПНИК | TW | |
||
| 60 | 873012 | 2 | УПЛОТНЕНИЕ | TW | |||
| 61 | 911517 | 4 | ВИНТ | TW | |||
| 62 | 320785 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 63 | 330113-05 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 67 | 323635-05 | 1 | LEAD 90MM BLACK | TW | |||
| 69 | 323635-09 | 1 | LEAD 120MM BLACK | TW | |||
| 71 | 323492-00 | 2 | ШАЙБА | TW | |
||
| 80 | 870896 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |||
| 81 | 870962 | 1 | ШПИНДЕЛЬ | TW | |||
| 82 | 870622 | 1 | БОЁК | TW | |||
| 83 | 870893 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |||
| 84 | 872744 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |||
| 85 | 872741 | 1 | МУФТА | TW | |||
| 86 | 324431-03 | 1 | WASHER 7 | TW | |
||
| 87 | 324430-02 | 1 | УПОРНЫЙ ПОДШИПНИК | TW | |||
| 846 | 327354-00 | 1 | ШАЙБА В СБОРЕ | TW |
