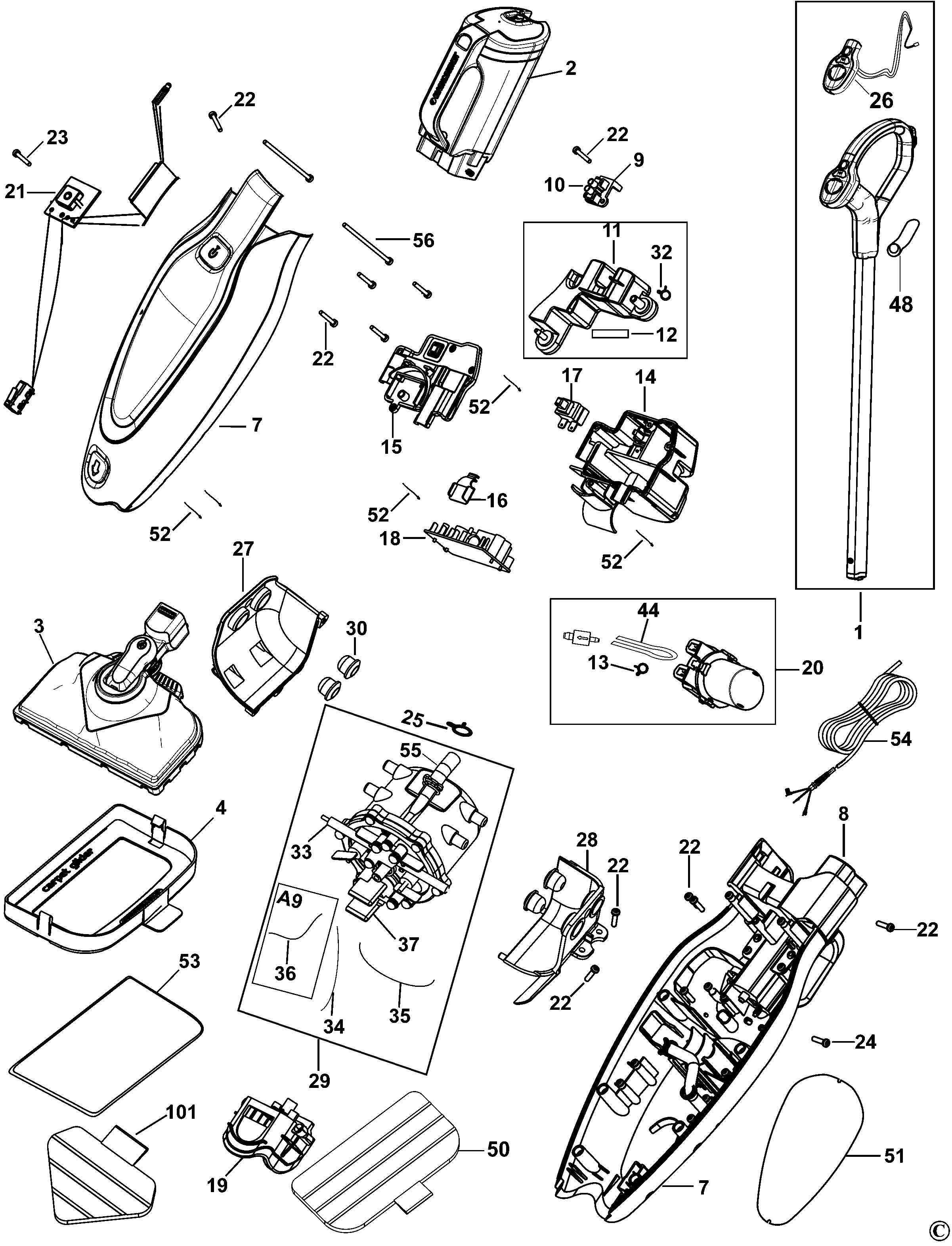

FSM1630 ОТПАРИВАТЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90580111-01 | 1 | РУЧКА В СБОРЕ | A9 | |||
| 2 | N703837 | 1 | РЕЗЕРВУАР | A9 | |||
| 3 | 90618186 | 1 | ГОЛОВКА В СБОРЕ | A9 | |||
| 4 | 90585491 | 1 | ИНСТРУМЕНТ ДЛЯ НАСТИЛА ПОКРЫТИЯ ДЛЯ ПОЛА | A9 |  |
||
| 7 | 90603627 | 1 | КОЖУХ В СБОРЕ | A9 | |||
| 8 | 90581698 | 1 | КРЫШКА КОРПУСА | A9 | |||
| 9 | 90581739 | 1 | ЗАЖИМ КАБЕЛЯ | A9 | |||
| 10 | 90581491 | 1 | КЛЕММА | A9 | |
||
| 11 | 90587778 | 1 | ФИЛЬТР В СБОРЕ | A9 | |||
| 12 | 90579512 | 1 | ТРУБА | A9 | |||
| 13 | 90587265 | 1 | ЗАЖИМ | A9 | |
||
| 14 | 90592435 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ В СБОРЕ | A9 | |||
| 15 | 90589100 | 1 | КРЫШКА В СБОРЕ | A9 | |||
| 16 | 90588555 | 1 | КЛЕММНАЯ КОРОБКА | A9 | |||
| 17 | 90583080 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 18 | 90577995 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | A9 |  |
||
| 19 | 90581422 | 1 | НАСАДКА ДЛЯ ПАРКЕТА | A9 | |||
| 20 | 90585121-02 | 1 | НАСОС В СБОРЕ | A9 | |||
| 21 | 90580985 | 1 | ВЫКЛЮЧАТЕЛЬ И ПЕЧАТНАЯ ПЛАТА В СБОРЕ | A9 | |||
| 22 | NA006018 | 1 | ВИНТ | A9 | |||
| 23 | 90008440 | 1 | ВИНТ | A9 | |
||
| 24 | 90595772-01 | 6 | ВИНТ | A9 | |
||
| 25 | 90585865 | 2 | ЗАЖИМ | A9 | |||
| 26 | 90584649 | 1 | ПУЛЬТ УПРАВЛЕНИЯ | A9 | |||
| 27 | 90581691 | 1 | КРОНШТЕЙН ЛЕВ. | A9 | |
||
| 28 | 90581692 | 1 | КРОНШТЕЙН ПР. | A9 | |
||
| 29 | N888932 | 1 | БОЙЛЕР В СБОРЕ | A9 | |||
| 30 | 90578187 | 4 | РЕЗИНА | A9 | |
||
| 32 | 90579511 | 2 | ЗАЖИМ | A9 | |
||
| 33 | 90582883 | 1 | ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ В СБОРЕ | A9 | |||
| 34 | 90582878 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |||
| 35 | 90582879 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |||
| 36 | 90582882 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |||
| 37 | N881898 | 1 | ТЕРМОСТАТ | A9 | |||
| 44 | 90618866-01 | 1 | ТРУБА | A9 | |||
| 48 | 90580120 | 1 | КРЮК | A9 | |
||
| 50 | 90585868 | 1 | ОПОРНАЯ ПОДУШКА В СБОРЕ | A9 | |
||
| 51 | 90596205 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 52 | 492141-00 | 5 | СТЯЖКА | A9 | |||
| 53 | 90590822 | 1 | СТОЙКА | A9 | |
||
| 54 | N571163 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 55 | 90585902 | 1 | ТРУБА | A9 | |
||
| 56 | 90595772 | 2 | ВИНТ | A9 | |||
| 101 | 90586861 | 1 | ЧИСТЯЩАЯ ПЛАСТИНА | A9 | |
