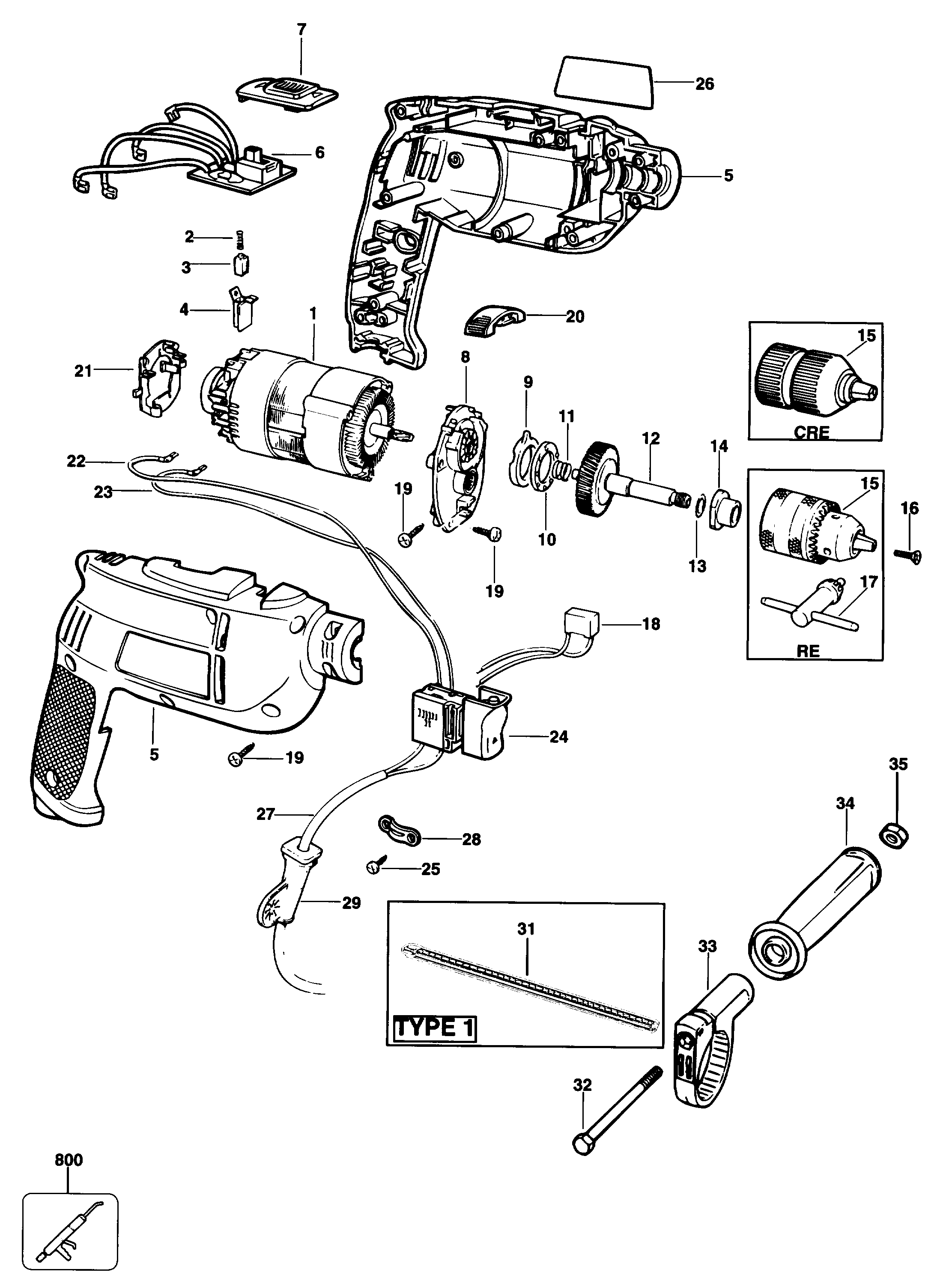

KD350RE ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 376913-03 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | KR | |||
| 1 | 376913-04 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | B3 | KR | ||
| 2 | 847709 | 2 | ПРУЖИНА | KR | |||
| 3 | 807026 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | B3 | KR | ||
| 3 | 376143 | 2 | ЩЁТКА | KR | |||
| 4 | 812738 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | KR | |||
| 5 | 808362 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | KR | |||
| 6 | 808368-01 | 1 | ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА | B3 | KR | ||
| 6 | 808368-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА | KR | |||
| 7 | 808369-00 | 1 | ПРИВОД | KR | |||
| 8 | 823782 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |||
| 9 | 812962 | 1 | КОЛЬЦО | KR | |||
| 10 | 892261 | 1 | ПОДШИПНИК | KR |  |
||
| 11 | 821986 | 1 | ПРУЖИНА | KR | |||
| 12 | 747323-49 | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 13 | 812979 | 1 | УПОРНАЯ ШАЙБА | KR | |||
| 14 | 812973 | 1 | ПОДШИПНИК | KR | |||
| 15 | 376080-02 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | RE TYPE 2Z | KR | ||
| 15 | 376080-02 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | 374450 TYPE 1Z | KR | ||
| 15 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | RE TYPE 1-3 | KR | |
|
| 15 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | 374450 TYPE 1 | KR | |
|
| 15 | 586589-00L | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | KD455CRE | KR |  |
|
| 15 | 586589-00L | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | CRE | KR | |
|
| 15 | 330033-15 | 1 | CHUCK 10MM | KD455RE | KR | ||
| 16 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | KR | |
||
| 17 | 330034-06 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | RE TYPE 2Z | KR | ||
| 17 | 330034-06 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | 374450 TYPE 1Z | KR | ||
| 17 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | RE TYPE 1-3 | KR | |
|
| 17 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | 374450 TYPE 1 | KR | |
|
| 18 | 807745 | 1 | КОНДЕНСАТОР | KR | |
||
| 19 | 809961 | 11 | ВИНТ | KR | |
||
| 20 | 808370 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | KR | |||
| 21 | 822789 | 1 | КРЫШКА | KR | |||
| 22 | 371665 | 1 | ПРОВОД В СБОРЕ | B3 | KR | ||
| 22 | 813402 | 1 | ПРОВОД В СБОРЕ | KR | |||
| 23 | 371666 | 1 | ПРОВОД | B3 | KR | ||
| 23 | 369258 | 1 | ПРОВОД | KR | |||
| 24 | 808366-02 | 1 | РЕГУЛИРУЕМЫЙ ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 24 | 808366-01 | 1 | РЕГУЛИРУЕМЫЙ ВЫКЛЮЧАТЕЛЬ | B3 | KR | ||
| 24 | 371274-01 | 1 | ВЫКЛЮЧАТЕЛЬ | KD350RE-KD351CRE TY2 | KR | ||
| 25 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | KR | |
|
| 26 | 808371-14 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KD351CRE | KR | ||
| 26 | 808371-05 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KD355RE | KR | ||
| 26 | 808371-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KD350RE | KR | ||
| 26 | 808371-16 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | 374450 | KR | ||
| 27 | 805389 | 1 | КОМПЛЕКТ ПРОВОДОВ | B3 | KR | ||
| 27 | 330080-03 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 28 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 29 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 31 | 808401 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | TYPE 1 | KR | ||
| 32 | 813918 | 1 | ВИНТ | KR | |
||
| 33 | 808405 | 1 | ЗАЖИМ | TYPE 1 | KR | ||
| 33 | 808405 | 1 | ЗАЖИМ | KD350RE-KD351CRE TY2 | KR | ||
| 33 | 808405 | 1 | ЗАЖИМ | TYPE 1 | KR | ||
| 33 | 808405 | 1 | ЗАЖИМ | KD350RE-KD351CRE TY2 | KR | ||
| 34 | 808402 | 1 | БОКОВАЯ РУЧКА | TYPE 1 | KR | ||
| 34 | 823784 | 1 | HANDLE | KD350RE-KD351CRE TY2 | KR | ||
| 35 | 896369 | 1 | ГАЙКА | KR | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
