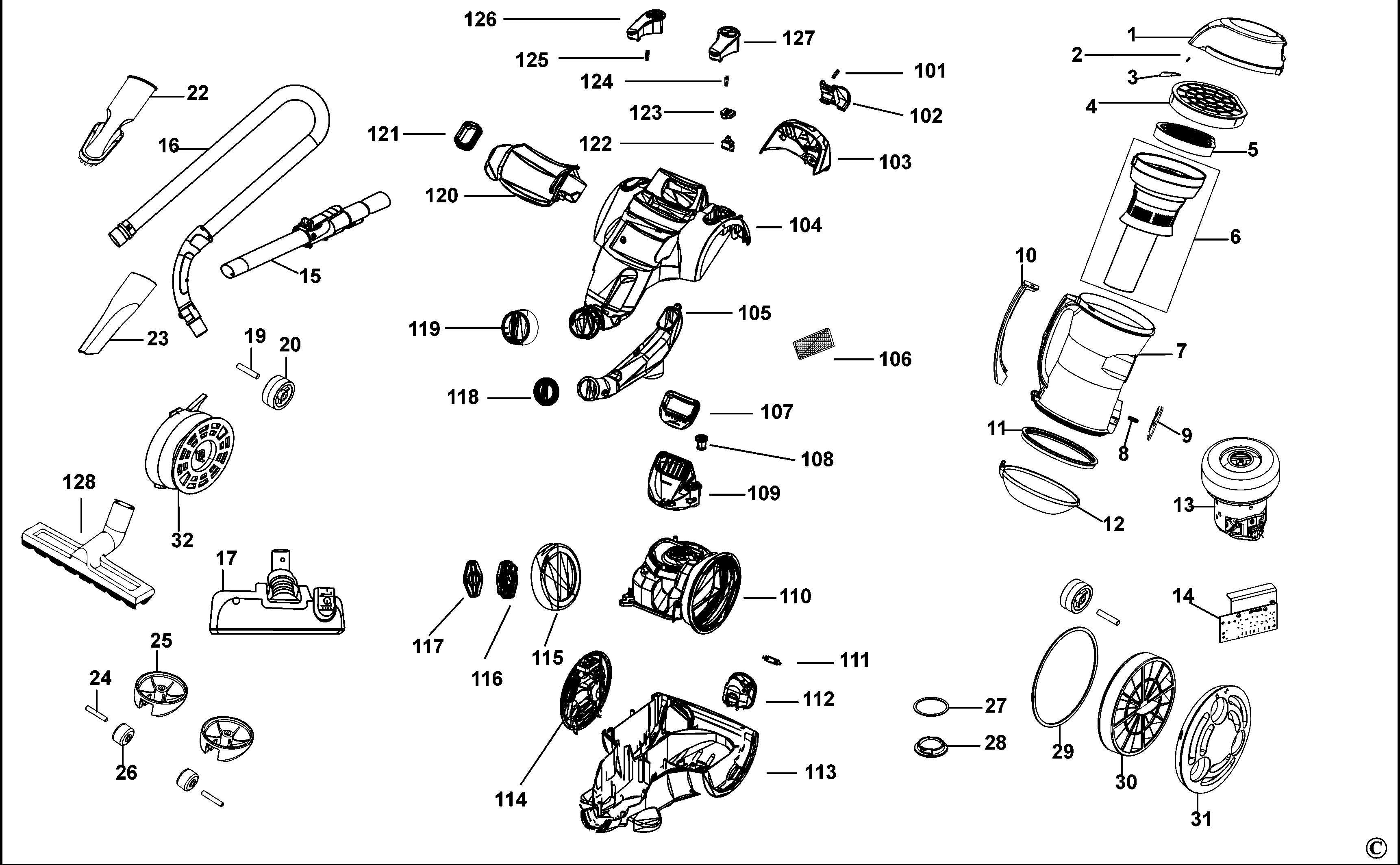

VM2825 ПЫЛЕСОС Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 6010267-75 | 1 | ТОРЦЕВАЯ КРЫШКА | TW | |||
| 2 | 6010267-76 | 1 | ПРУЖИНА | TW | |||
| 3 | 6010267-77 | 1 | РЫЧАГ | TW | |||
| 4 | 6010267-78 | 1 | ФИЛЬТР | TW | |||
| 5 | 6010267-79 | 1 | МЕШОЧНЫЙ ФИЛЬТР | TW | |||
| 6 | 6010267-80 | 1 | КОЖУХ В СБОРЕ | TW | |||
| 7 | 6010267-81 | 1 | КОНТЕЙНЕР | TW | |||
| 8 | 6010267-82 | 1 | ПРУЖИНА | TW | |||
| 9 | 6010267-83 | 1 | РЫЧАГ | TW | |||
| 10 | 6010267-84 | 1 | HANDLE | TW | |||
| 11 | 6010267-85 | 1 | УПЛОТНЕНИЕ | TW | |||
| 12 | 6010267-86 | 1 | ТОРЦЕВАЯ КРЫШКА | TW | |||
| 13 | 5170016-53 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ | TW | |||
| 14 | 6010267-88 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | TW | |||
| 15 | 6010267-89 | 1 | ТРУБА В СБОРЕ | TW | |||
| 16 | 6010267-90 | 1 | ШЛАНГ В СБОРЕ | TW | |||
| 17 | 6010267-91 | 1 | ИНСТРУМЕНТ ДЛЯ ПОЛА | TW | |||
| 19 | 6010267-92 | 2 | ШТИФТ | TW | |||
| 20 | 6010267-93 | 2 | ЗАДНЕЕ КОЛЕСО | TW | |||
| 22 | 6010267-94 | 1 | ЩЁТКА-НАСАДКА | TW | |||
| 23 | 6010267-95 | 1 | ЩЕЛЕВАЯ НАСАДКА | TW | |||
| 24 | 6010267-96 | 2 | ШТИФТ | TW | |||
| 25 | 6010267-97 | 2 | КРОНШТЕЙН | TW | |||
| 26 | 6010267-98 | 2 | ПЕРЕДНЕЕ КОЛЕСО | TW | |||
| 27 | 6010267-99 | 1 | УПЛОТНЕНИЕ | TW | |||
| 28 | 6010352-00 | 1 | КРЫШКА | TW | |||
| 29 | 6010352-01 | 1 | УПЛОТНЕНИЕ | TW | |||
| 30 | 6010352-02 | 1 | ФИЛЬТР | TW | |||
| 31 | 6010352-03 | 1 | КРЫШКА | TW | |||
| 32 | 5170016-54 | 1 | КАБЕЛЬ | TW | |||
| 101 | 5170016-55 | 1 | ПРУЖИНА | TW | |||
| 102 | 5170016-56 | 1 | ЗАМОК | TW | |||
| 103 | 5170016-57 | 1 | ПАНЕЛЬ | TW | |||
| 104 | 5170016-58 | 1 | ВЕРХНИЙ КОРПУС | TW | |||
| 105 | 5170016-59 | 1 | ТРУБА | TW | |||
| 106 | 5170016-60 | 1 | ФИЛЬТР | TW | |||
| 107 | 5170016-61 | 1 | УПЛОТНЕНИЕ | TW | |||
| 108 | 5170016-62 | 1 | КЛАПАН | TW | |||
| 109 | 5170016-63 | 1 | КРЫШКА | TW | |||
| 110 | 5170016-64 | 1 | КОЖУХ ДВИГАТЕЛЯ | TW | |||
| 111 | 5170016-65 | 1 | НАПРАВЛЯЮЩАЯ | TW | |||
| 112 | 5170016-66 | 1 | РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА | TW | |||
| 113 | 5170016-67 | 1 | ОСНОВА | TW | |||
| 114 | 5170016-68 | 1 | ПЛАСТИНА | TW | |||
| 115 | 5170016-69 | 1 | КРЕПЛЕНИЕ | TW | |||
| 116 | 5170016-70 | 1 | ОПОРА | TW | |||
| 117 | 5170016-71 | 1 | КРЕПЛЕНИЕ | Motor mounter small | TW | ||
| 118 | 5170016-72 | 1 | УПЛОТНЕНИЕ | TW | |||
| 119 | 5170016-73 | 1 | АДАПТЕР | TW | |||
| 120 | 5170016-74 | 1 | СТОЙКА | TW | |||
| 121 | 5170016-75 | 1 | УПЛОТНЕНИЕ | TW | |||
| 122 | 5170016-76 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 123 | 5170016-77 | 1 | ЗАЖИМ | TW | |||
| 124 | 5170016-78 | 1 | ПРУЖИНА | TW | |||
| 125 | 5170016-79 | 1 | ПРУЖИНА | TW | |||
| 126 | 5170016-80 | 1 | КНОПКА | TW | |||
| 127 | 5170016-81 | 1 | КНОПКА | On/off switch button | TW | ||
| 128 | 5170017-93 | 1 | ЩЁТКА | TW |
