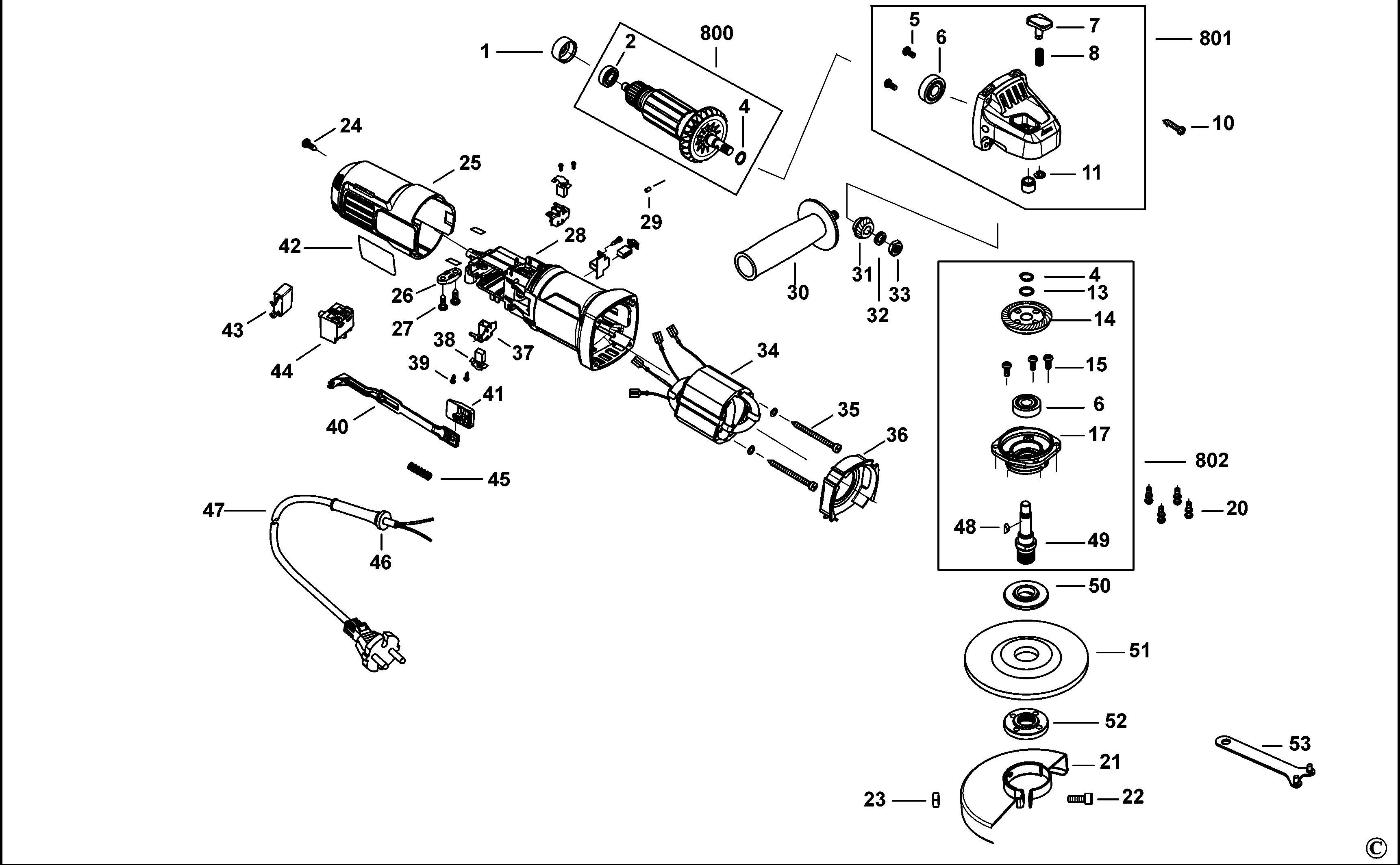

G650 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5140003-59 | 1 | ДЕРЖАТЕЛЬ ПОДШИПНИКА | JP |  |
||
| 2 | 5140003-60 | 1 | ПОДШИПНИК | JP | |
||
| 4 | 5140003-64 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |
||
| 5 | 5140003-89 | 1 | ВИНТ | JP | |
||
| 6 | 5140003-66 | 1 | ПОДШИПНИК | JP |  |
||
| 7 | 5170024-69 | 1 | ШТИФТ | JP | |
||
| 8 | 5140065-70 | 1 | ПРУЖИНА | JP | |
||
| 10 | 5140065-72 | 1 | ВИНТ | JP | |
||
| 11 | 5140003-64 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |
||
| 13 | 5140003-73 | 1 | ШАЙБА | JP | |
||
| 14 | 5170024-71 | 1 | ШЕСТЕРНЯ | JP | |
||
| 15 | 5140003-94 | 1 | ВИНТ | JP | |
||
| 17 | 5170024-72 | 1 | КОЛПАЧОК | JP | |
||
| 20 | 5170024-73 | 1 | ВИНТ | JP | |
||
| 21 | 5170024-75 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |||
| 21 | 5170024-74 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |
||
| 22 | 5170024-76 | 1 | ВИНТ | JP | |
||
| 23 | 5170024-77 | 1 | ГАЙКА | JP | |
||
| 24 | 5140003-99 | 1 | ВИНТ | JP | |
||
| 25 | 5170024-78 | 1 | ТОРЦЕВАЯ КРЫШКА | JP | |
||
| 26 | 5140002-48 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 27 | 5140003-99 | 1 | ВИНТ | JP | |
||
| 28 | 5170024-79 | 1 | КОРПУС | JP | |
||
| 29 | 5140003-88 | 1 | СТОПОРНЫЙ ВИНТ | JP | |
||
| 30 | 5140003-90 | 1 | HANDLE | JP | |||
| 31 | 5170024-80 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | JP | |
||
| 32 | 5140003-92 | 1 | ПРУЖИННАЯ ШАЙБА | JP | |
||
| 33 | 5140003-93 | 1 | ГАЙКА | JP | |
||
| 34 | 5170024-81 | 1 | СТАТОР 120В | JP | |||
| 35 | 5140004-04 | 1 | ВИНТ | JP | |
||
| 36 | 5170024-83 | 1 | КРЕПЛЕНИЕ | JP | |
||
| 37 | 5140002-37 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | JP | |
||
| 38 | 5170024-84 | 1 | ПАРА ЩЁТОК | JP | |
||
| 39 | 5140003-86 | 1 | ВИНТ | JP | |
||
| 40 | 5170024-85 | 1 | ШИНА | JP | |
||
| 41 | 5170024-86 | 1 | КНОПКА | JP | |
||
| 42 | 5170024-88 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 43 | 5170024-92 | 1 | КОНДЕНСАТОР | JP | |
||
| 44 | 5170024-93 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |
||
| 45 | 5170024-94 | 1 | ПРУЖИНА | JP | |
||
| 46 | 5140002-29 | 1 | ВТУЛКА | JP | |
||
| 47 | 5170024-96 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 48 | 5140004-05 | 1 | СЕГМЕНТНАЯ ШПОНКА | JP | |
||
| 49 | 5170024-99 | 1 | ШПИНДЕЛЬ | JP | |
||
| 50 | 5170025-01 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | JP | |||
| 51 | 5170025-04 | 1 | ДИСК | JP | |||
| 52 | 5170025-05 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | JP | |||
| 53 | 5170040-03 | 1 | ГАЕЧНЫЙ КЛЮЧ | JP | |||
| 800 | 5170031-62 | 1 | ARMATURE 110V | JP | |||
| 801 | 5170031-59 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | JP | |||
| 802 | 5170031-60 | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ В СБОРЕ | JP |
