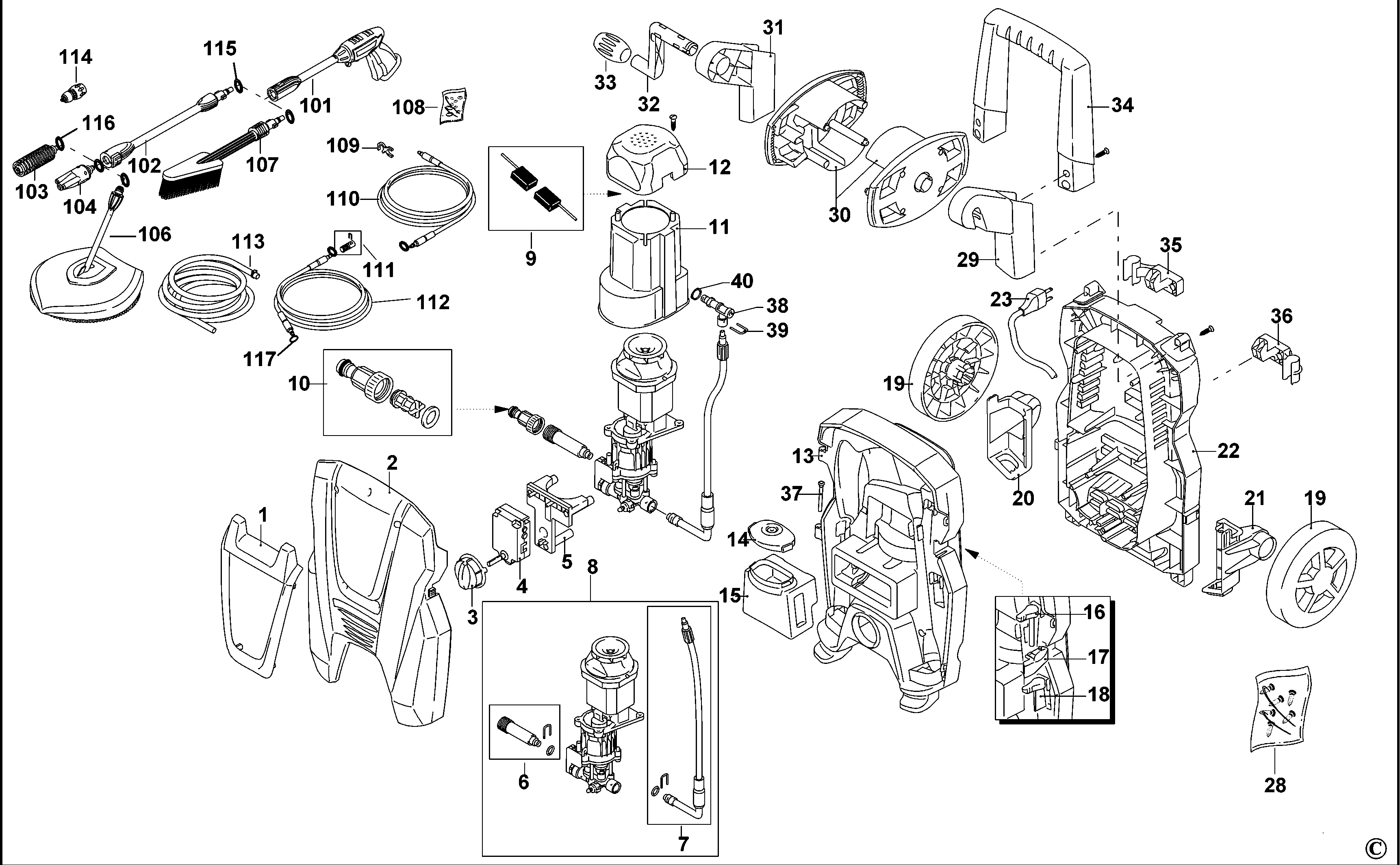

PW1800WS МОЙКА ВЫСОКОГО ДАВЛЕНИЯ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5170007-95 | 1 | КРЫШКА КОЖУХА | JP | |||
| 2 | 5170007-96 | 1 | КОРПУС ВЕРХНИЙ | JP | |||
| 3 | 5170007-97 | 1 | РУЧКА | JP | |||
| 4 | 5170007-98 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 5 | 5170007-99 | 1 | ОПОРА | JP | |||
| 6 | 5170008-00 | 1 | ВСАСЫВАЮЩИЙ УЗЕЛ | JP | |||
| 7 | 5170008-01 | 1 | РОЗЕТКА | JP | |||
| 8 | 5170008-02 | 1 | MOTOR & PUMP SA 115V | JP | |||
| 9 | 5170008-03 | 1 | ПАРА ЩЁТОК | JP | |||
| 10 | 5170008-04 | 1 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ | JP | |||
| 11 | 5170008-05 | 1 | КОНВЕЙЕР | JP | |||
| 12 | 5170008-06 | 1 | КРЫШКА В СБОРЕ | JP | |||
| 13 | 5170008-07 | 1 | КОРПУС НИЖНИЙ | JP | |||
| 14 | 5170008-08 | 1 | ПРОБКА | JP | |||
| 15 | 5170008-09 | 1 | РЕЗЕРВУАР | JP | |||
| 16 | 5170008-10 | 1 | НАСАДКА | JP | |||
| 17 | 5170008-11 | 1 | РЫЧАГ | JP | |||
| 18 | 5170008-12 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | JP | |||
| 19 | 5170008-13 | 1 | КОЛЕСО | JP | |||
| 20 | 5170008-14 | 1 | КРОНШТЕЙН ЛЕВ. | JP | |||
| 21 | 5170008-15 | 1 | КРОНШТЕЙН ПР. | JP | |||
| 22 | 5170008-16 | 1 | ОСНОВА | JP | |||
| 23 | 5170008-17 | 1 | КАБЕЛЬ | JP | |||
| 24 | 5170008-18 | 1 | РЕМКОМПЛЕКТ КЛАПАНЫ И ПРОКЛАДКИ | JP | |||
| 25 | 5170008-19 | 1 | ПОРШНЕВОЙ КОМПЛЕКТ | JP | |||
| 26 | 5170008-20 | 1 | РЕМКОМПЛЕКТ КЛАПАНЫ И ПРОКЛАДКИ | JP | |||
| 27 | 5170008-21 | 1 | ВСАСЫВАЮЩИЙ УЗЕЛ | JP | |||
| 28 | 5170008-22 | 1 | КОМПЛЕКТ БОЛТОВ | JP | |||
| 29 | 5170008-23 | 1 | КРОНШТЕЙН ПР. | JP | |||
| 30 | 5170008-24 | 1 | ПЛАСТИНА | JP | |||
| 31 | 5170008-25 | 1 | КРОНШТЕЙН ЛЕВ. | JP | |||
| 32 | 5170008-26 | 1 | РЫЧАГ | JP | |||
| 33 | 5170008-27 | 1 | РУЧКА | JP | |||
| 34 | 5170008-28 | 1 | HANDLE | JP | |||
| 35 | 5170008-29 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |||
| 36 | 5170008-30 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |||
| 37 | 5170008-31 | 1 | ШТИФТ | JP | |||
| 38 | 5170008-32 | 1 | СПЕЦИНСТРУМЕНТ SEAL FITTING TOOL | JP | |||
| 39 | 5170008-33 | 1 | ВИЛКА | JP | |||
| 40 | 5170008-34 | 1 | КОЛЬЦО | JP | |||
| 101 | 5170008-35 | 1 | РУЧКА РЕГУЛИРОВКИ | JP | |||
| 102 | 5170034-59 | 1 | УДЛИНИТЕЛЬ | JP | |||
| 103 | 5170008-37 | 1 | ГОЛОВКА | JP | |||
| 104 | 5170008-38 | 1 | ГОЛОВКА | JP | |||
| 106 | 5170008-40 | 1 | ЧИСТЯЩАЯ ПЛАСТИНА | JP | |||
| 107 | 5170008-41 | 1 | ЩЁТКА | JP | |||
| 108 | 5170008-42 | 1 | УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА В СБОРЕ | JP | |||
| 109 | 5170008-43 | 1 | ЗАЖИМ | JP | |||
| 110 | 5170008-44 | 1 | ШЛАНГ В СБОРЕ | JP | |||
| 111 | 5170008-45 | 1 | АДАПТЕР | JP | |||
| 112 | 5170034-60 | 1 | ШЛАНГ В СБОРЕ | JP | |||
| 113 | 5170008-47 | 1 | ТРУБА | JP | |||
| 114 | 5170008-48 | 1 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ | JP | |||
| 115 | 5170034-61 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |||
| 116 | 5170034-62 | 3 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |||
| 117 | 5170034-63 | 3 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP |
