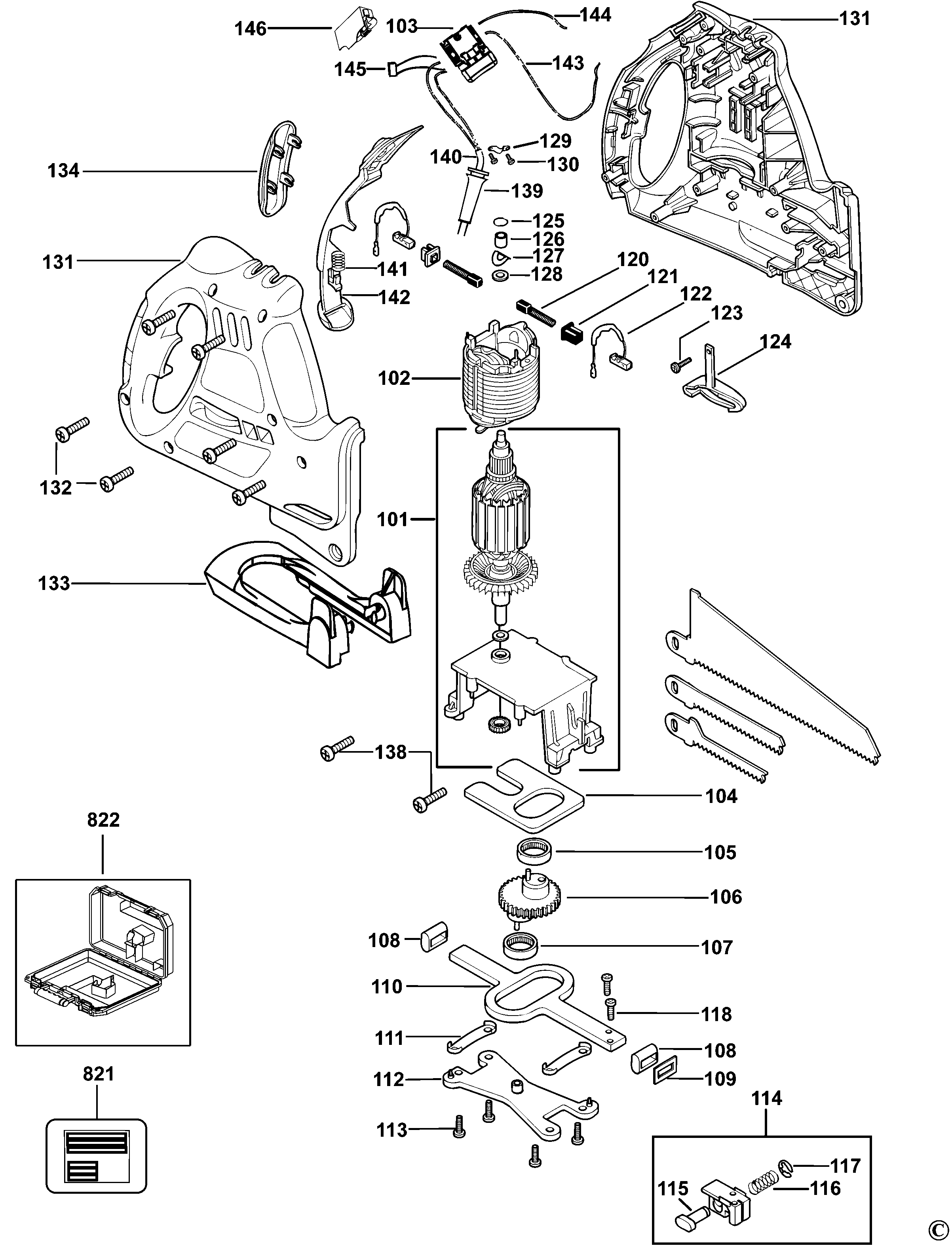

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 376446-16 | 1 | ЯКОРЬ 230В | RU |  |
||
| 102 | 576374-34 | 1 | СТАТОР 230В | RU | |
||
| 103 | 580000-02 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | RU | |
||
| 104 | 377372 | 1 | БАЛАНСИРОВОЧНЫЙ ГРУЗ | RU | |
||
| 105 | 377454 | 1 | ПОДШИПНИК | RU |  |
||
| 106 | 376450-04 | 1 | ШЕСТЕРНЯ В СБОРЕ | RU | |
||
| 107 | 377454 | 1 | ПОДШИПНИК | RU | |
||
| 108 | 795680 | 2 | ПОДШИПНИК | RU | |||
| 109 | 795694 | 1 | УПЛОТНЕНИЕ | RU | |
||
| 110 | 376449-00 | 1 | ВАЛ В СБОРЕ | 109+110+114+118 | <= 2016 32 | RU | |
| 110 | 90631299 | 1 | ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫЙ ЭЛЕМЕНТ | > 2016 32 | RU | ||
| 111 | 795647 | 2 | ЗАЖИМ | RU | |
||
| 112 | 377389 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | RU | |
||
| 113 | 575946-00 | 4 | ВИНТ | RU | |
||
| 114 | 377375-00 | 1 | ЗАЖИМ В СБОРЕ | <= 2016 32 | RU | |
|
| 114 | 90631298 | 1 | ЗАЖИМ В СБОРЕ | > 2016 32 | RU | ||
| 115 | 571265-00 | 1 | СТОПОРНЫЙ ШТИФТ | RU | |
||
| 116 | 368671 | 1 | ПРУЖИНА | RU | |
||
| 117 | 571181-00 | 1 | ЗАЖИМ | RU | |
||
| 118 | 330045-45 | 2 | ВИНТ | > 2016 32 | RU | |
|
| 118 | 577359-00 | 2 | ВИНТ | <= 2016 32 | RU | |
|
| 120 | 915068-01 | 2 | ЩЁТКА С ПРУЖИНОЙ | SINGULAR | RU | |
|
| 121 | 875735 | 2 | ВСТАВКА | RU | |
||
| 122 | 583366-03 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ И ДРОССЕЛЬ | RU | |
||
| 123 | 821057 | 1 | ВИНТ | No 6 x 12.7mm | RU | |
|
| 124 | 571182-01 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | RU | |
||
| 125 | 583894-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 126 | 624474-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | RU | |||
| 127 | 373296-00 | 1 | ПРУЖИННАЯ ШАЙБА | RU | |
||
| 128 | 373295-01 | 1 | ФИБРОВАЯ ШАЙБА | RU | |
||
| 129 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 130 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | RU | |
|
| 131 | 580063-02N | 1 | КОРПУС В КОМПЛЕКТЕ | ORANGE | RU | |
|
| 132 | 375669 | 6 | ВИНТ | RU | |
||
| 133 | 90594113 | 1 | БАШМАК | RU | |
||
| 134 | 377452-01 | 1 | HANDLE | RU | |
||
| 138 | 747329 | 2 | ВИНТ | RU | |
||
| 139 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | RU | |
||
| 140 | 90511338 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | RU | |||
| 141 | 575706-00 | 1 | ПРУЖИНА | RU | |
||
| 142 | 577775-01 | 1 | РАЗБЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ | RU | |
||
| 143 | 580090-00 | 1 | ВЫВОДНОЙ ПРОВОД | RU | |
||
| 144 | 580091-00 | 1 | ВЫВОДНОЙ ПРОВОД | RU | |
||
| 145 | 807285-06 | 1 | КОНДЕНСАТОР | RU | |
||
| 146 | 580001-00 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | RU | |||
| 822 | 580449-01 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | RU | |
