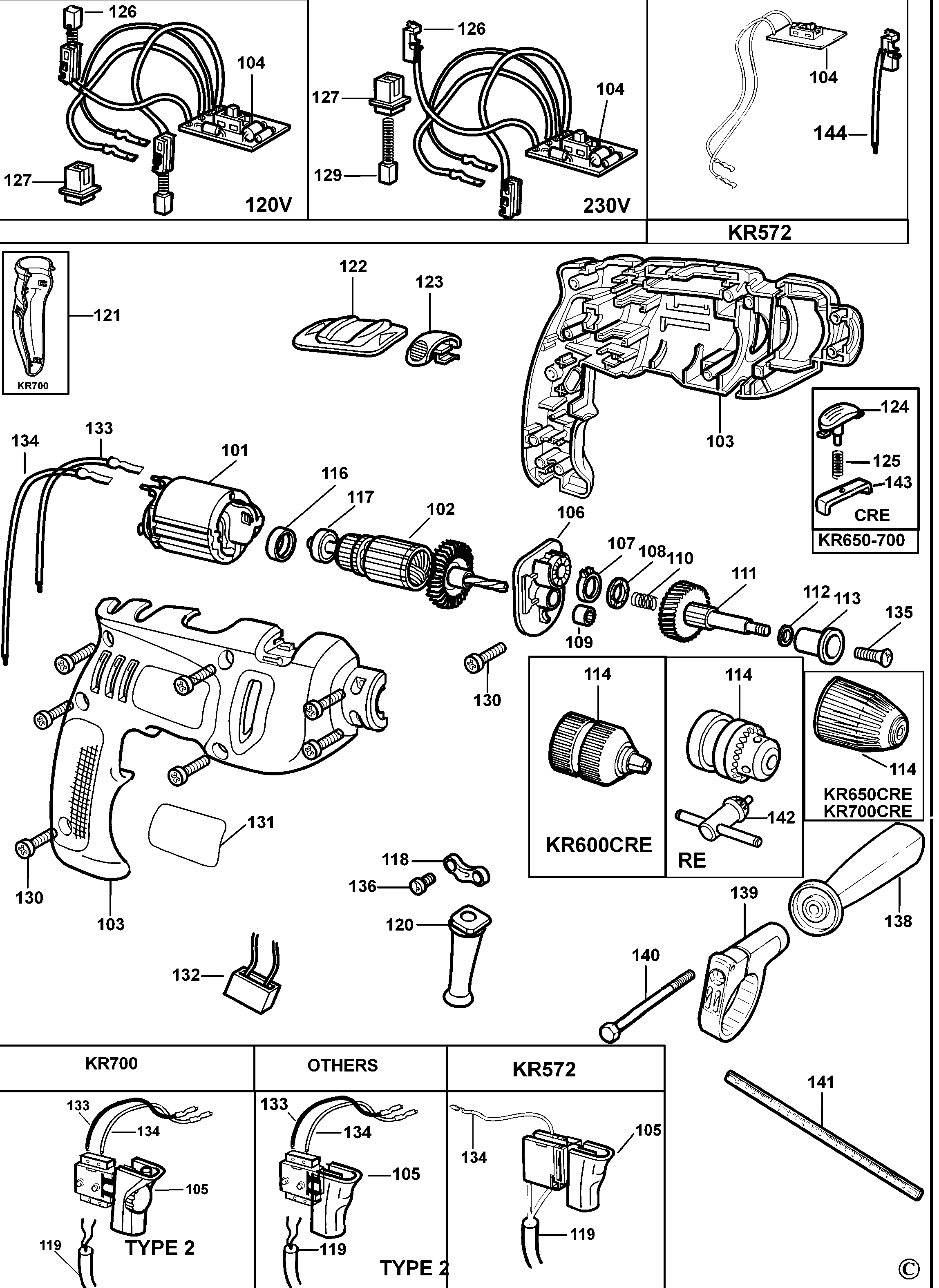

KR600CRE ДРЕЛЬ Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 576374-14 | 1 | FIELD 100V | JP | |||
| 102 | 576373-16 | 1 | ЯКОРЬ В СБОРЕ | 100 V - 120 V | JP | ||
| 102 | 1004783-69 | 1 | КОМПЛЕКТ ПРИНАДЛЕЖНОСТЕЙ | JP | |||
| 103 | 374190-09 | 1 | КОРПУС В КОМПЛЕКТЕ | JP | |||
| 104 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 105 | 375127-03 | 1 | ВЫКЛЮЧАТЕЛЬ | JP |  |
||
| 106 | 374216-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | JP | |
||
| 107 | 374189-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | JP | |||
| 108 | 892261 | 1 | ПОДШИПНИК | JP | |
||
| 109 | 330004-18 | 1 | ПОДШИПНИК | JP | |||
| 110 | 821986 | 1 | ПРУЖИНА | JP | |||
| 111 | 377645-00 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | JP | |||
| 112 | 374194-00 | 1 | УПОРНАЯ ШАЙБА | JP | |||
| 113 | 374193-00 | 1 | ПОДШИПНИК | JP | |
||
| 114 | 586589-00L | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | JP |  |
||
| 116 | 812970 | 1 | ДЕРЖАТЕЛЬ РЕЗИНОВЫЙ | JP | |
||
| 117 | 959302 | 1 | ПОДШИПНИК | JP | |||
| 117 | 90608935 | 1 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | JP | |||
| 118 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 119 | 808704-16 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |
||
| 120 | 770236 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | JP | |
||
| 122 | 374218-01 | 1 | ПРИВОД | JP | |||
| 123 | 374188-00 | 1 | ПРИВОД | JP | |||
| 126 | 914115 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | JP | |
||
| 127 | 572462-00 | 2 | BRUSHBOX 115V | JP | |||
| 127 | 875735 | 2 | ВСТАВКА | JP | |
||
| 129 | 570544-00 | 2 | ЩЁТКА С ПРУЖИНОЙ | JP | |
||
| 130 | 809961 | 9 | ВИНТ | JP | |
||
| 131 | 579627-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |||
| 132 | 807745 | 1 | КОНДЕНСАТОР | JP | |
||
| 135 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | JP | |
||
| 136 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | JP | |
|
| 138 | 376556-11 | 1 | РУЧКА В СБОРЕ | JP | |
||
| 139 | 376552-03 | 1 | ЗАЖИМ | JP | |
||
| 140 | 813918 | 1 | ВИНТ | JP | |
||
| 141 | 372814-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | JP | |
