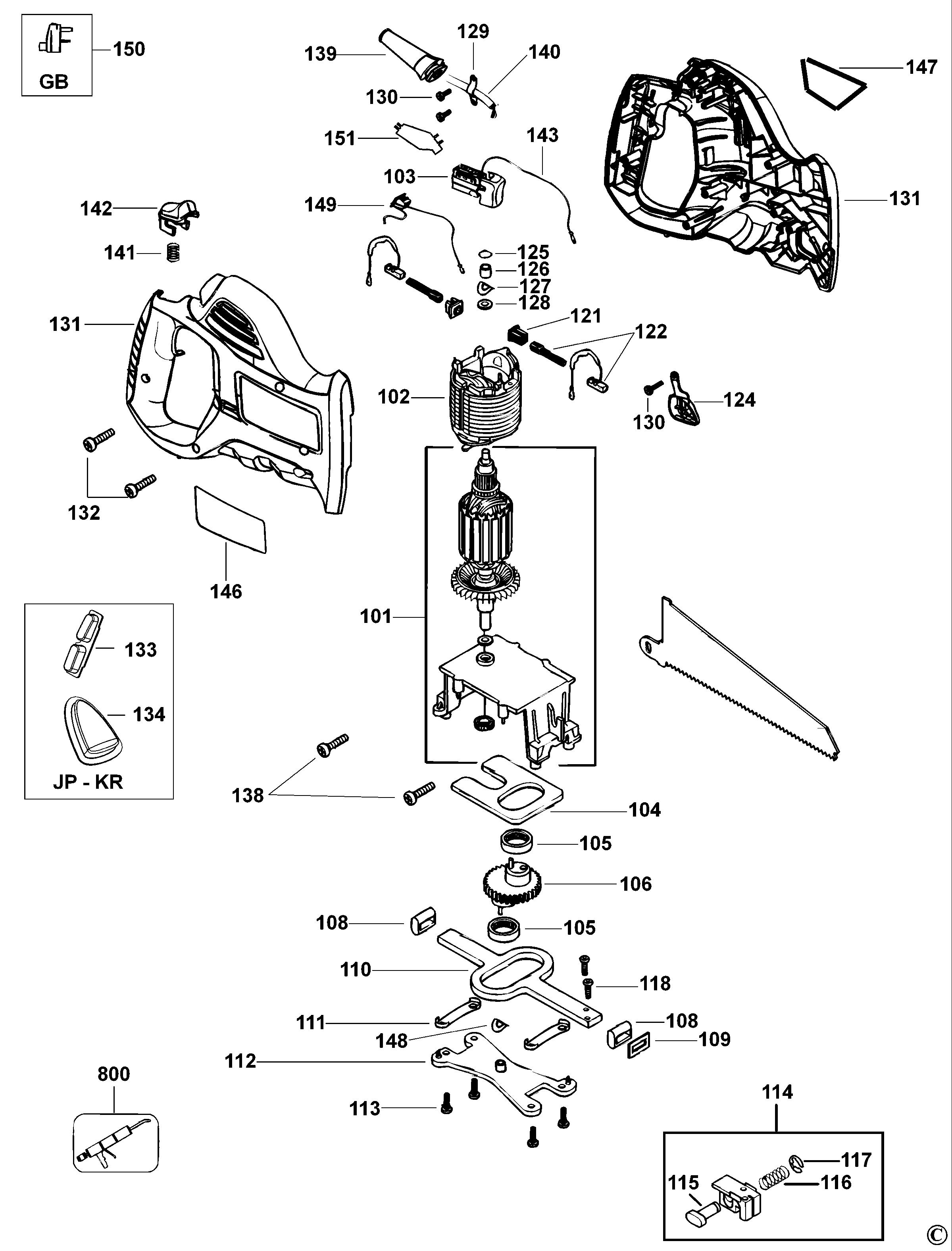

KS880EC ОТРЕЗНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 376446-20 | 1 | ЯКОРЬ 230В | 230V | KR |  |
|
| 101 | 376448-07 | 1 | РЕДУКТОР В СБОРЕ | 230 V | KR | ||
| 102 | 576374-34 | 1 | СТАТОР 230В | KR |  |
||
| 102 | 576374-32 | 1 | СТАТОР В СБОРЕ 230В | 230 V | KR | ||
| 103 | 479988-01 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |
||
| 104 | 377372 | 1 | БАЛАНСИРОВОЧНЫЙ ГРУЗ | KR | |
||
| 105 | 377454 | 2 | ПОДШИПНИК | KR | |
||
| 106 | 376450-04 | 1 | ШЕСТЕРНЯ В СБОРЕ | KR | |
||
| 106 | 376450-03 | 1 | ШЕСТЕРНЯ В СБОРЕ | KR | |
||
| 108 | 795680-01 | 2 | ВТУЛКА ПОДШИПНИКА | KR | |
||
| 109 | 795694 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 110 | 376449-00 | 1 | ВАЛ В СБОРЕ | 109+110+114+118 | KR | |
|
| 111 | 795647 | 2 | ЗАЖИМ | KR | |
||
| 112 | 377389 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |
||
| 113 | 575946-00 | 4 | ВИНТ | KR | |
||
| 114 | 376449-00 | 1 | ВАЛ В СБОРЕ | 109+110+114+118 | KR | |
|
| 115 | 571265-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 116 | 368671 | 1 | ПРУЖИНА | KR | |
||
| 117 | 571181-00 | 1 | ЗАЖИМ | KR | |
||
| 118 | 376449-00 | 2 | ВАЛ В СБОРЕ | 109+110+114+118 | KR | |
|
| 121 | 875735 | 2 | ВСТАВКА | KR | |
||
| 122 | 583366-03 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ И ДРОССЕЛЬ | KR | |
||
| 122 | 573185-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ И ДРОССЕЛЬ | KR | |
||
| 124 | 479986-00 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | KR | |
||
| 125 | 142967-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 126 | 624474-06 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 127 | 373296-00 | 1 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 128 | 373295-01 | 1 | ФИБРОВАЯ ШАЙБА | KR | |
||
| 129 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 130 | 821057 | 2 | ВИНТ | No 6 x 12.7mm | KR | |
|
| 131 | 488213-00 | 1 | КОРПУС В КОМПЛЕКТЕ | KR | |
||
| 131 | 488213-01 | 1 | КОРПУС В КОМПЛЕКТЕ | KR | |
||
| 132 | 747329 | 8 | ВИНТ | KR | |
||
| 132 | 747329 | 6 | ВИНТ | KR | |
||
| 133 | 479989-00 | 1 | ОПОРНАЯ ПОДУШКА | KR | |
||
| 134 | 479990-00 | 1 | ОПОРНАЯ ПОДУШКА | KR | |
||
| 138 | 747329 | 2 | ВИНТ | KR | |
||
| 138 | 747329 | 2 | ВИНТ | KR | |
||
| 139 | 479984-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 140 | 589164-00 | 1 | КОМПЛЕКТ ПРОВОДОВ | 5A | KR | |
|
| 140 | 330120-44 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | KR | |
||
| 140 | 330080-06 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 141 | 619758-00 | 1 | ПРУЖИНА | KR | |
||
| 142 | 479985-00 | 1 | РАЗБЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ | KR | |
||
| 143 | 580090-00 | 1 | ВЫВОДНОЙ ПРОВОД | KR | |
||
| 146 | 488267-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |
||
| 146 | 488267-03 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 147 | 488218-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 148 | 373296-02 | 1 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 149 | 573183-01 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | KR | |
||
| 150 | 588384-00 | 1 | АДАПТЕР В СБОРЕ | KR | |
||
| 151 | 490370-00 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | KR | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
