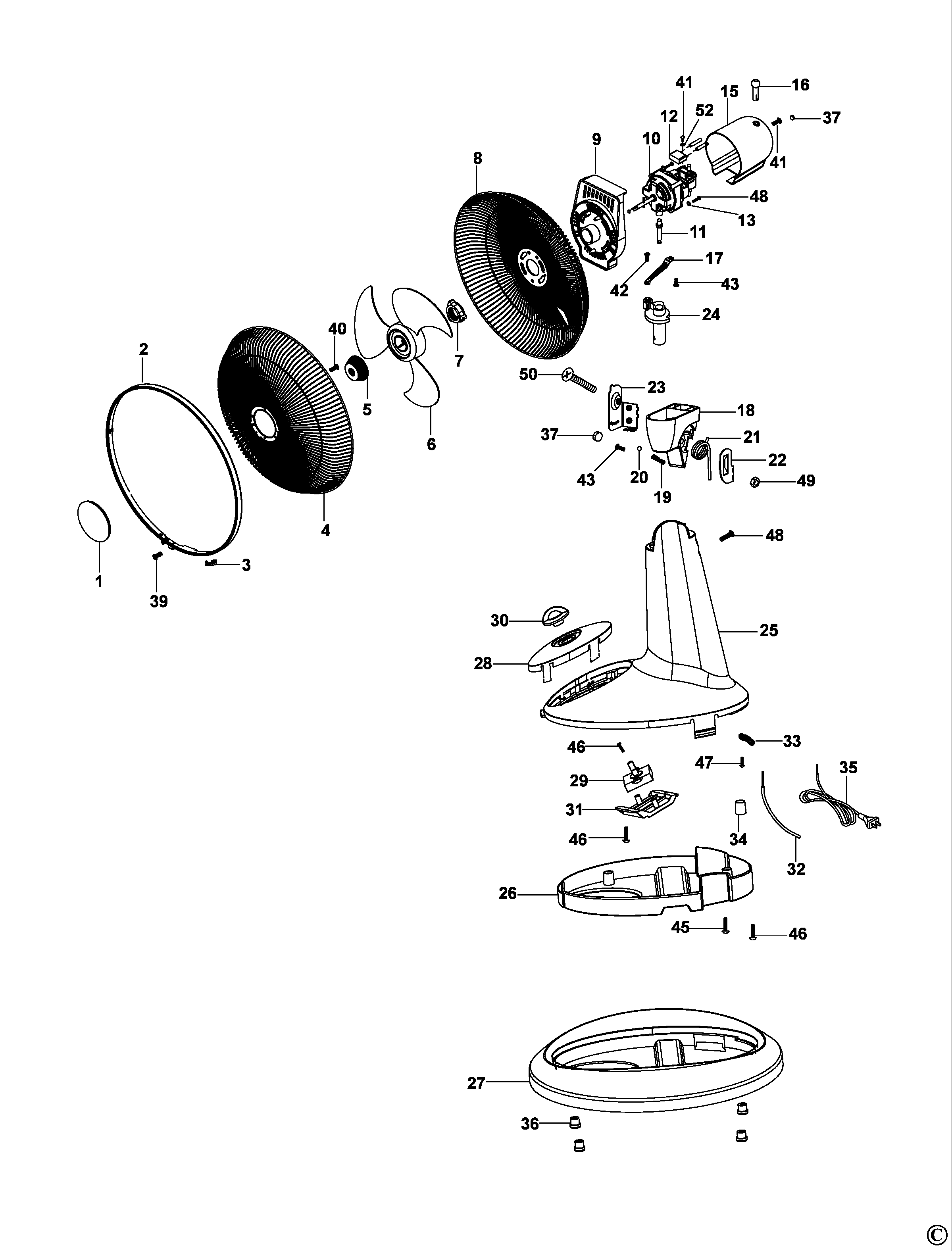

FD1600 FAN - DESK Type 1 + 2 | Drawings

Documents

Item No.	Product Number	Qty Per	Product Description	General Description	Markets
1	6010171-01	1	CAP	Grey	B5
2	6010171-02	1	RING	Grey	B5
3	6010171-03	1	CLIP		B5
4	6010171-04	1	GUARD	White	B5
5	6010171-05	1	CAP		B5
6	6010171-06	1	BLADE	Grey	B5
7	6010171-07	1	NUT		B5
8	6010171-08	1	GUARD REAR	White	B5
9	6010171-09	1	MOTOR COVER	White	B5
10	6010171-10	1	MOTOR		B5
11	6010171-11	1	SHAFT		B5
12	6010171-12	1	CAPACITOR		B5
13	6010171-13	2	WASHER		B5
15	6010171-15	1	COVER REAR	White	B5
16	6010171-16	1	KNOB	Grey	B5
17	6010171-17	1	LEVER		B5
18	6010171-18	1	SUPPORT		B5
19	6010171-19	1	SPRING		B5
20	6010170-29	1	BALL		B5
21	6010171-21	1	SPRING		B5
22	6010171-22	1	PLATE		B5
23	6010171-23	1	PLATE		B5
24	6010171-24	1	CONNECTOR		B5
25	6010171-25	1	STAND	White	B5
26	6010171-26	1	BOTTOM PLATE		B5
27	6010171-27	1	BASE		B5
28	6010171-28	1	CONTROL PANEL	White	B5
29	6010171-29	1	SWITCH		B5
30	6010171-30	1	KNOB	Grey	B5
31	6010171-31	1	SWITCH SUPPORT		B5
32	6010171-32	1	WIRE		B5
33	6010171-33	1	CORD CLAMP		B5
34	6010171-34	2	TERMINAL		B5
35	6010171-35	1	CORDSET		B5
36	6010171-36	4	FOOT		B5
37	6010171-37	2	COVER		B5
39	6010171-39	1	SCREW		B5
40	6010171-40	3	SCREW		B5
41	6010171-41	2	SCREW		B5
42	6010171-42	1	SCREW		B5
43	6010171-43	1	SCREW		B5
45	6010171-45	2	SCREW		B5
46	6010171-46	5	SCREW		B5
47	6010171-47	2	SCREW		B5
48	6010171-48	1	SCREW		B5
49	6010171-49	1	NUT		B5
50	6010171-50	1	SCREW		B5
52	6010171-52	1	WASHER		B5
