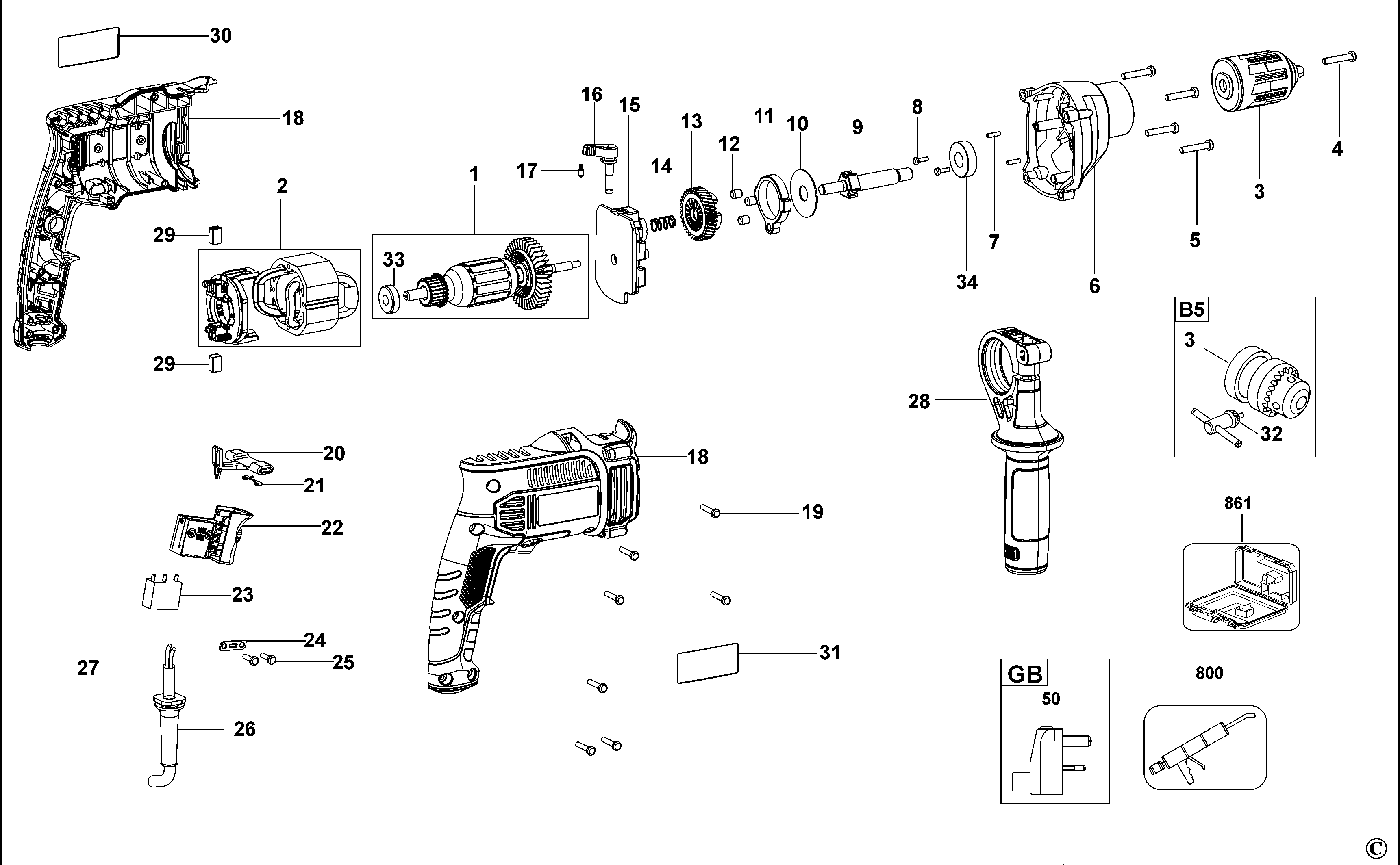

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90573879 | 1 | ЯКОРЬ | KS |  |
||
| 2 | 90573880 | 1 | СТАТОР В СБОРЕ | KS | |
||
| 3 | 629530-01L | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | KS | |
||
| 3 | 629530-01L | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | KS | |
||
| 4 | 90552945 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | KS |  |
||
| 5 | 330019-32 | 4 | ВИНТ | KS | |
||
| 6 | 90631931 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KS | |
||
| 7 | 330041-12 | 1 | ШТИФТ | KS | |
||
| 8 | 330045-01 | 2 | ВИНТ | KS | |||
| 9 | 90564352 | 1 | ШПИНДЕЛЬ В СБОРЕ | KS | |
||
| 10 | 478753-00 | 1 | ШАЙБА | KS | |
||
| 11 | 90564351 | 1 | ДЕРЖАТЕЛЬ | KS | |
||
| 12 | 90571958 | 3 | ШТИФТ | KS | |
||
| 13 | 90567546 | 1 | ШЕСТЕРНЯ | KS | |
||
| 14 | 90571237 | 1 | ПРУЖИНА | KS | |
||
| 15 | 90564356 | 1 | КОРПУС ПОДШИПНИКА | KS | |
||
| 16 | 90564365 | 1 | РЫЧАГ | KS | |
||
| 17 | 90573075 | 1 | ШТИФТ | KS | |
||
| 18 | 90573144N | 1 | КОЖУХ В СБОРЕ | KS | |
||
| 19 | 330019-03 | 7 | ВИНТ | KS | |
||
| 20 | 90564324 | 1 | РЫЧАГ | KS | |
||
| 21 | 90560638 | 1 | ПРУЖИНА | KS | |
||
| 22 | 90541944N | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KS | |
||
| 23 | 90574765 | 1 | КОНДЕНСАТОР | KS | |
||
| 24 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KS | |
||
| 25 | 330019-01 | 2 | ВИНТ | KS | |
||
| 26 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KS | |
||
| 27 | 90570474 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | KS | |
||
| 28 | 614670-01 | 1 | РУЧКА В СБОРЕ | KS | |
||
| 29 | 90573527 | 2 | ЩЁТКА | KS | |
||
| 30 | 90568926 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KS | |
||
| 31 | 90568928 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KS | |
||
| 33 | 574853-08 | 1 | ПОДШИПНИК | KS | |
||
| 34 | 606290-00 | 1 | ПОДШИПНИК | KS | |
||
| 50 | 588384-00 | 1 | АДАПТЕР В СБОРЕ | KS | |
||
| 800 | 870889-03 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | RENOLIT PARAGON EP ½ - 20 GRAMS | KS | |
