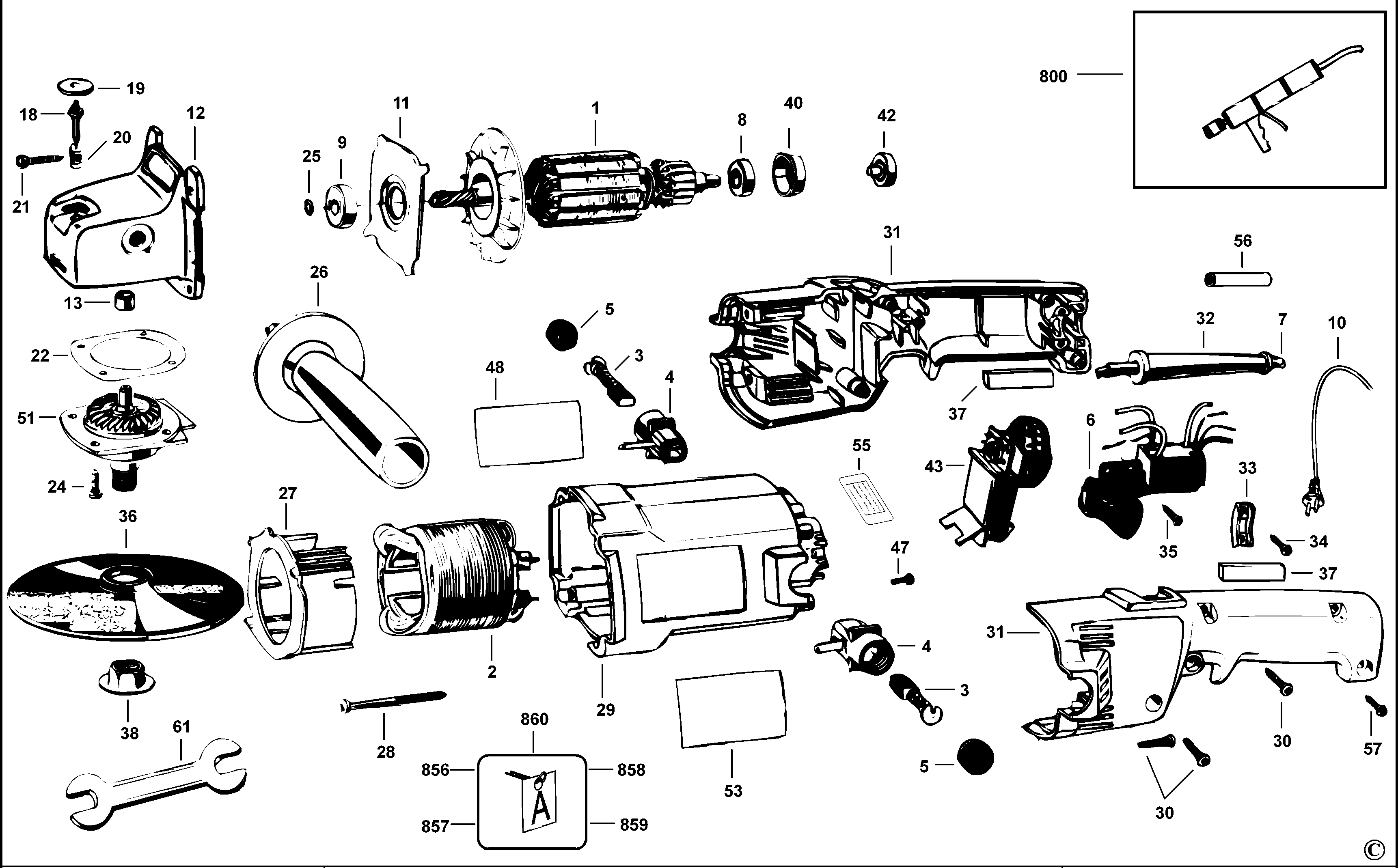

6138 ШЛИФОВАЛЬНО-ПОЛИРОВАЛЬНЫЙ СТАНОК Type 1-2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 448519-10 | 1 | ЯКОРЬ 230В | A9 | |||
| 2 | 448171-75 | 1 | СТАТОР | A9 | |||
| 3 | 450374-12 | 2 | ЩЁТКА С ПРУЖИНОЙ | A9 |  |
||
| 4 | 448083-01 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | A9 | |||
| 5 | 448084-01 | 2 | КОЛПАЧОК ЩЁТКИ | A9 | |
||
| 6 | 450892-05 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 |  |
||
| 7 | 330077-98 | 1 | CORDSET POLARISED | NPP | A9 | ||
| 8 | 330114-02 | 1 | ШНУР ПИТАНИЯ | A9 | |||
| 8 | 605040-06 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 9 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | A9 | |
|
| 11 | 448079-00 | 1 | ПЛАСТИНА | A9 | |||
| 12 | 448506-08 | 1 | КОРПУС РЕДУКТОРА | A9 | |||
| 13 | 449852-00 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |||
| 18 | 447827-00 | 1 | ШТИФТ | A9 | |
||
| 19 | 448127-01 | 1 | ШАЙБА | A9 | |||
| 20 | 448136-00 | 1 | ПРУЖИНА | A9 | |
||
| 21 | 330019-15 | 4 | ВИНТ | A9 | |
||
| 22 | 143106-00 | 1 | ПРОКЛАДКА | A9 | |
||
| 24 | 158472-00 | 4 | ВИНТ | A9 | |
||
| 25 | 696060-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 26 | 086319-19 | 1 | БОКОВАЯ РУЧКА | A9 | |||
| 27 | 447786-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 28 | 330044-23 | 2 | ВИНТ | A9 | |
||
| 29 | 447799-00 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 30 | 330019-13 | 8 | ВИНТ | M4X19 T20 | A9 | |
|
| 31 | 151122-07 | 1 | РУЧКА В СБОРЕ | A9 | |||
| 32 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 32 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 33 | 608443-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |||
| 34 | 330013-03 | 2 | ВИНТ | A9 | |
||
| 35 | 330019-01 | 1 | ВИНТ | A9 | |
||
| 36 | 146546-01 | 1 | ОПОРНАЯ ПОДУШКА | 6.5 INCH, RUBBER | A9 | |
|
| 37 | 150844-00 | 3 | ОПОРНАЯ ПОДУШКА | A9 | |
||
| 38 | 636574-00 | 1 | ЗАЖИМНАЯ ШАЙБА | A9 | |
||
| 40 | 445217-02 | 1 | ВТУЛКА | A9 | |
||
| 42 | 148210-01 | 1 | МАГНИТ | A9 | |
||
| 43 | 138122-22 | 1 | МОДУЛЬ | A9 | |
||
| 47 | 330019-02 | 1 | ВИНТ | A9 | |
||
| 48 | 617017-00 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | A9 | |||
| 51 | 449706-09 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ | A9 | |
||
| 53 | 450107-00 | 1 | ЭТИКЕТКА | A9 | |||
| 55 | 617061-00 | 1 | ЭТИКЕТКА | 6138-40 | A9 | ||
| 56 | 150855-00 | 1 | ТРУБА | 6138-40 | A9 | |
|
| 61 | 151318-00 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | A9 | |||
| 800 | 429698-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | BD-L 2 | A9 | |
|
| 856 | 146546-01 | 1 | ОПОРНАЯ ПОДУШКА | 6.5 INCH, RUBBER | A9 | |
|
| 857 | 314743-00 | 1 | КОЖУХ ДЛЯ ПОЛИРОВКИ | A9 | |||
| 858 | 151317-00 | 1 | АДАПТЕР | A9 | |||
| 859 | 150795-00 | 1 | АДАПТЕР | POWER | A9 | ||
| 860 | 449365-08 | 1 | ПРИСПОСОБЛЕНИЕ ДЛЯ ПОЛИРОВКИ ДЕТАЛИ СО ШКУРКОЙ | A9 |
