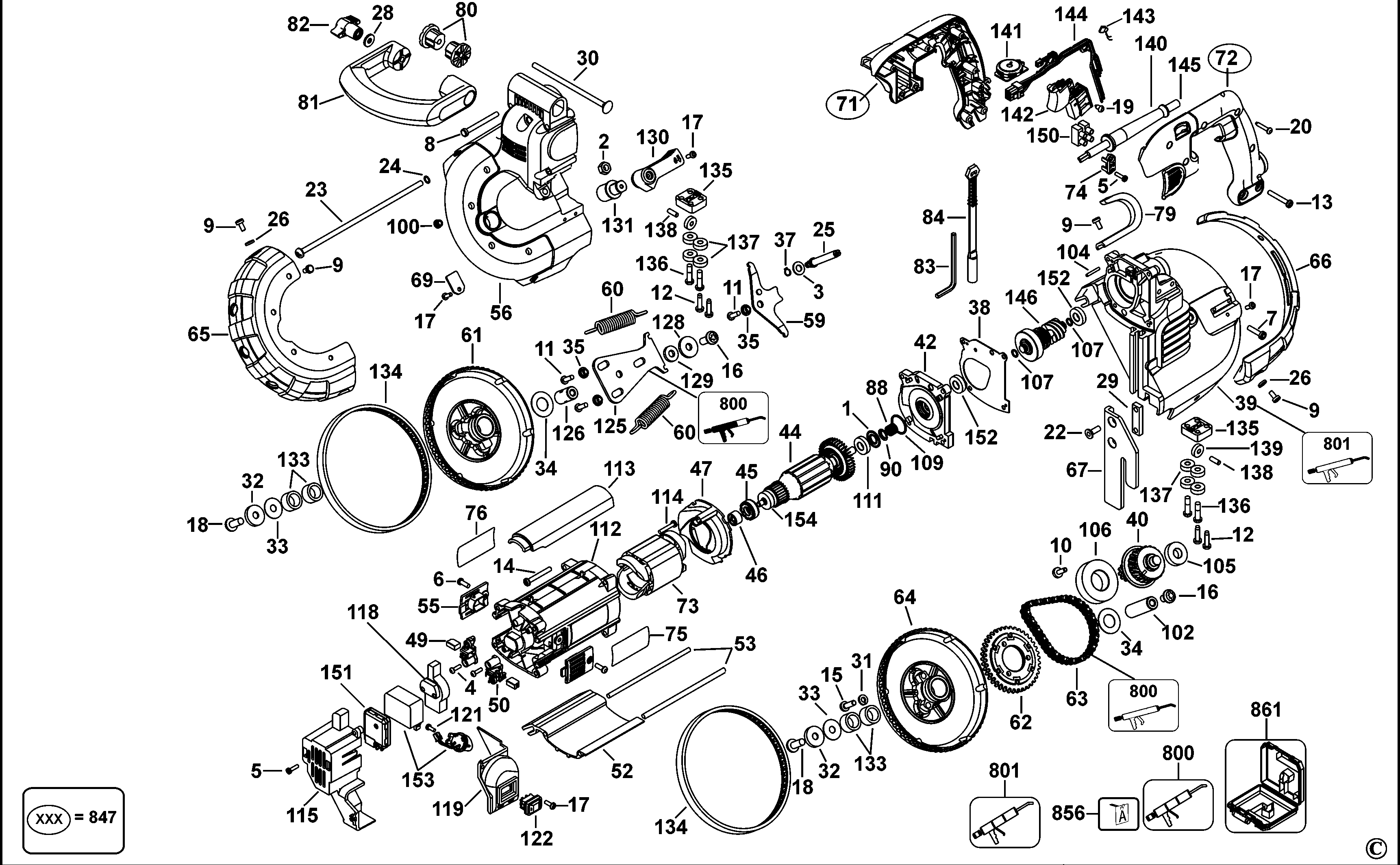

DWM120K ЛЕНТОЧНАЯ ПИЛА Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 659994-00 | 1 | ШАЙБА | TW | |||
| 2 | 330015-12 | 1 | ГАЙКА | TW | |||
| 3 | 330016-03 | 1 | ШАЙБА | TW |  |
||
| 4 | 330019-02 | 2 | ВИНТ | TW |  |
||
| 5 | 330019-03 | 4 | ВИНТ | TW | |
||
| 6 | 330019-11 | 2 | ВИНТ | M4.55x13 T20 | TW | |
|
| 7 | 330019-73 | 2 | ВИНТ | M5 x 20; M5x20 | TW | ||
| 8 | 330019-74 | 4 | ВИНТ | M5.28x55 | TW | ||
| 9 | 330045-13 | 10 | ВИНТ | TW | |
||
| 10 | 330045-72 | 2 | ВИНТ | M5.8x16 | TW | ||
| 11 | N242699 | 3 | ВИНТ | TW | |||
| 12 | 330045-15 | 4 | ВИНТ | TW | |
||
| 13 | 330045-18 | 2 | ВИНТ | TW | |
||
| 14 | 330045-19 | 4 | ВИНТ | TW | |
||
| 15 | 153778-02 | 3 | ВИНТ | TW | |
||
| 16 | 330024-52 | 2 | ВИНТ | M8x1.25x20 | TW | ||
| 17 | 330045-45 | 5 | ВИНТ | TW | |
||
| 18 | 330024-51 | 2 | ВИНТ | M8x1.25x12 | TW | ||
| 19 | 330065-05 | 1 | ВИНТ | TW | |
||
| 20 | 330065-31 | 5 | ПЛАСТИКОВЫЙ ВИНТ | TW | |
||
| 22 | 660010-00 | 2 | ВИНТ | M6x18 | TW | ||
| 23 | 652563-00 | 1 | БОЛТ | TW | |||
| 24 | 638064-00 | 1 | СТОПОРНАЯ ШАЙБА | TW | |||
| 25 | 653513-00 | 1 | ВИНТ | TW | |||
| 26 | 330016-27 | 4 | ВИНТ | FLAT, M5x11x2 | TW | ||
| 28 | 657027-00 | 1 | ШАЙБА | TW | |
||
| 29 | 659418-00 | 1 | БАШМАК | TW | |||
| 30 | 655185-00 | 1 | БОЛТ | TW | |||
| 31 | 098197-10 | 3 | СТОПОРНАЯ ШАЙБА | TW | |
||
| 32 | 863134 | 2 | ШАЙБА | TW | |||
| 33 | 803435 | 2 | ФИБРОВАЯ ШАЙБА | TW | |||
| 34 | 803679 | 2 | ШАЙБА | TW | |||
| 35 | 660104-00 | 3 | КОРПУС ПОДШИПНИКА | TW | |||
| 37 | 37653-00 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |||
| 38 | 658494-00 | 1 | ПРОКЛАДКА | TW | |||
| 39 | 658092-00 | 1 | ЗАДНЯЯ ЧАСТЬ КОЖУХА | TW | |||
| 40 | 657957-00 | 1 | ШПИНДЕЛЬ | TW | |||
| 42 | 653504-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |||
| 44 | 651954-00 | 1 | ЯКОРЬ В СБОРЕ | TW | |||
| 45 | 660144-00 | 1 | ЧЕХОЛ | TW | |||
| 46 | 652376-00 | 1 | МАГНИТ | TW | |||
| 47 | 652194-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |||
| 49 | 949646-01 | 2 | BRUSH CUT OFF 115V | TW | |
||
| 50 | 606574-02 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | W/ SPRING | TW | ||
| 52 | 651746-00 | 1 | ПЛАСТИНА | TW | |||
| 53 | 652853-00 | 2 | СТЕРЖЕНЬ | TW | |||
| 55 | 652102-00 | 2 | КРЫШКА | TW | |||
| 56 | 658091-00 | 1 | ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА | TW | |||
| 59 | 651749-00 | 1 | ХОМУТ | TW | |||
| 60 | 873581 | 2 | ПРУЖИНА | TW | |||
| 61 | N083707 | 1 | ШКИВ В СБОРЕ | TW | |||
| 62 | 656936-00 | 1 | ЦЕПНОЕ КОЛЕСО | TW | |||
| 63 | 888879 | 1 | ЦЕПЬ | TW | |||
| 64 | 650718-00 | 1 | ШКИВ В СБОРЕ | TW | |||
| 65 | 657277-00 | 1 | УПОР | TW | |||
| 66 | 654899-00 | 1 | УПОР | TW | |||
| 67 | 650716-00 | 1 | БАШМАК | TW | |||
| 69 | 654622-00 | 1 | ВСТАВКА | TW | |||
| 71 | N070443 | 1 | СОСТАВНАЯ ЧАСТЬ РУЧКИ | TW | |||
| 72 | N070455 | 1 | КРЫШКА РУЧКИ | TW | |||
| 73 | 651507-00 | 1 | СТАТОР 120В | 120V | TW | ||
| 74 | 652209-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |||
| 75 | 657871-00 | 1 | ЭТИКЕТКА | TW | |||
| 76 | N683478 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 79 | 651744-00 | 1 | КРЮК | TW | |
||
| 80 | 655933-00 | 2 | ШАЙБА | TW | |||
| 81 | N489902 | 1 | HANDLE | TW | |||
| 82 | 656970-00 | 1 | РУЧКА | TW | |||
| 83 | 658553-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | 5mm | TW | ||
| 84 | 661036-00 | 1 | ПАТРОН | TW | |||
| 88 | N019794 | 1 | ПРУЖИНА | TW | |||
| 90 | N019580 | 1 | ВТУЛКА | TW | |||
| 100 | 654716-00 | 8 | ВСТАВКА | TW | |||
| 102 | 653534-00 | 1 | ВАЛ | TW | |||
| 104 | 653505-00 | 2 | ШТИФТ | TW | |||
| 105 | 605040-24 | 1 | ПОДШИПНИК | TW | |
||
| 105 | 330003-64 | 1 | ПОДШИПНИК | TW | |
||
| 106 | 605040-64 | 1 | ПОДШИПНИК | TW | |||
| 107 | 660143-00 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 109 | 99014-04 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 111 | 605040-70 | 1 | ПОДШИПНИК | TW | |||
| 112 | 652101-00 | 1 | КОРПУС СТАТОРА | TW | |||
| 113 | 652208-00 | 1 | КРЫШКА | TW | |||
| 114 | 330019-14 | 2 | ВИНТ | TW | |
||
| 115 | 652206-00 | 1 | КРЫШКА | TW | |||
| 118 | 654467-00 | 1 | SET OF LEAD WIRES | TW | |||
| 119 | 652207-00 | 1 | КРЫШКА ПР. | TW | |||
| 121 | 330019-01 | 1 | ВИНТ | TW | |
||
| 122 | 656494-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |
||
| 125 | 651748-00 | 1 | ПЛАСТИНА | TW | |||
| 126 | 656999-00 | 1 | ВАЛ | TW | |||
| 128 | 330016-21 | 1 | ШАЙБА | TW | |
||
| 129 | 656922-00 | 1 | ПРОСТАВКА | TW | |||
| 130 | 651757-00 | 1 | РЫЧАГ | TW | |||
| 131 | 651756-00 | 1 | ВАЛ | TW | |||
| 133 | 803858 | 4 | ПОДШИПНИК | TW | |||
| 134 | 650721-00 | 2 | ЛЕНТА | TW | |||
| 135 | 650728-00 | 2 | ОПОРА ПОДШИПНИКА | TW | |||
| 136 | 650736-00 | 4 | БОЛТ | TW | |||
| 137 | 605040-65 | 8 | ПОДШИПНИК | TW | |
||
| 138 | 650732-00 | 2 | ШТИФТ | TW | |||
| 139 | 605040-66 | 2 | ПОДШИПНИК | TW | |||
| 140 | 403395-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 141 | 652060-00 | 1 | БЛОК ЭЛЕКТРОНИКИ | PBS POTENTIOMETER | TW | ||
| 142 | N027854 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 143 | N123116 | 1 | КОНДЕНСАТОР | TW | |||
| 144 | N118756 | 1 | ПРОВОД | HARNESS | TW | ||
| 145 | N124398 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | TW | ||
| 146 | 655029-00 | 1 | ВАЛ | TW | |||
| 150 | 660139-00 | 1 | КЛЕММНАЯ КОЛОДКА | TW | |||
| 151 | N577894 | 1 | БЛОК ЭЛЕКТРОНИКИ | TW | |||
| 152 | 605040-46 | 2 | ПОДШИПНИК | TW | |||
| 153 | 662647-00 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | TW | |||
| 154 | 330003-60 | 1 | ПОДШИПНИК | TW | |
||
| 154 | N110359 | 1 | ПОДШИПНИК | TW | |
||
| 154 | N110359 | 1 | ПОДШИПНИК | TW | |
||
| 800 | 5140061-28 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | TW | |
||
| 801 | 5140061-24 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 100 Г | NYOGEL 792D 100GRAMS | TW | ||
| 847 | N402110 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | TW | |||
| 856 | 845270 | 1 | ПРИСПОСОБЛЕНИЕ | TW | |||
| 861 | 660148-00 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW |
