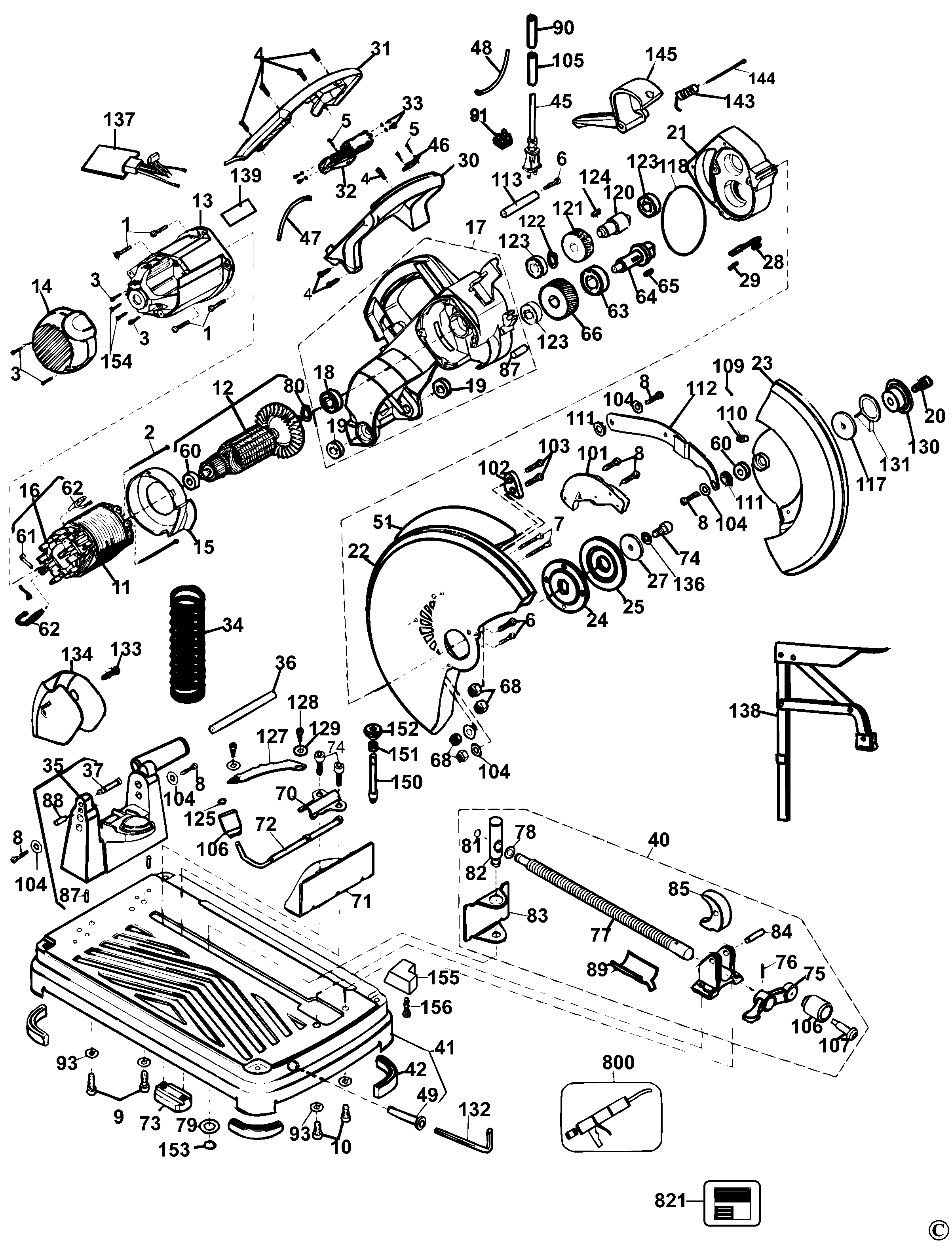

DW872 ОТРЕЗНАЯ ПИЛА - РЕЗКА МЕТАЛЛОВ Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 330045-16 | 4 | ВИНТ | KR |  |
||
| 2 | 330019-33 | 2 | ВИНТ | KR | |
||
| 3 | 330019-13 | 4 | ВИНТ | M4X19 T20 | KR | |
|
| 4 | 330019-14 | 7 | ВИНТ | KR | |
||
| 5 | 330019-02 | 3 | ВИНТ | KR | |
||
| 6 | 330045-50 | 4 | ВИНТ | KR |  |
||
| 7 | 330045-51 | 2 | ВИНТ | KR | |
||
| 8 | 330045-49 | 6 | ВИНТ | KR | |
||
| 9 | 098123-25 | 2 | ВИНТ | KR | |
||
| 10 | 098123-16 | 2 | ВИНТ | KR | |
||
| 11 | 624158-03 | 1 | СТАТОР В СБОРЕ 230В | KR | |
||
| 12 | NA024589 | 1 | ЯКОРЬ В СБОРЕ | KR | |||
| 12 | 383652-10 | 1 | ЯКОРЬ В СБОРЕ | KR | |
||
| 13 | 383151-00 | 1 | КОРПУС СТАТОРА В СБОРЕ | KR | |
||
| 14 | 392284-00 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 15 | 383167-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KR | |
||
| 16 | 383685-01 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | KR | |
||
| 17 | 386628-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |
||
| 18 | 605040-27 | 1 | ПОДШИПНИК | KR | |
||
| 19 | 330003-25 | 1 | ПОДШИПНИК | 12 x 28 x 8 - 6001RS | KR | |
|
| 20 | 330045-15 | 1 | ВИНТ | KR | |
||
| 21 | 385286-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |
||
| 22 | 383164-02 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 23 | 388432-00 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 24 | 607173-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | KR | |
||
| 25 | 395925-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | KR | |
||
| 27 | 396972-00 | 1 | ШАЙБА | KR | |
||
| 28 | 387544-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 29 | 384716-00 | 1 | ПРУЖИНА | KR | |
||
| 30 | 618290-03 | 1 | НИЖНЯЯ РУЧКА | KR | |
||
| 31 | 618291-02 | 1 | ВЕРХНЯЯ РУЧКА | KR | |
||
| 32 | 394375-02 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |||
| 33 | 387746-00 | 4 | ВИНТ | M3.5x0.6x7.5 W/LOCKW | KR | |
|
| 34 | 387282-00 | 1 | ПРУЖИНА | KR | |
||
| 35 | 388431-00 | 1 | ОСЬ ПОВОРОТА | KR | |
||
| 36 | 383118-00 | 1 | ШТИФТ | KR | |
||
| 37 | 383148-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 40 | 395929-00 | 1 | ЗАЖИМ В СБОРЕ | KR | |
||
| 41 | 606269-00 | 1 | ОСНОВАНИЕ В СБОРЕ | KR | |
||
| 42 | 383243-00 | 4 | НОЖКА | KR | |
||
| 45 | 330080-41 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | KR | |
||
| 46 | 386540-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 47 | 386465-00 | 1 | ПРОВОД | KR | |
||
| 48 | 386466-00 | 1 | ПРОВОД | KR | |
||
| 49 | 386765-00 | 1 | ПАТРОН | KR | |
||
| 51 | 397340-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 60 | 330003-17 | 1 | ПОДШИПНИК | KR | |
||
| 61 | 384612-00 | 2 | ПРУЖИНА | KR | |
||
| 62 | N920185 | 1 | ПАРА ЩЁТОК | KR | |||
| 63 | 330003-49 | 1 | ПОДШИПНИК | KR | |
||
| 64 | 395842-00 | 1 | ШПИНДЕЛЬ | KR | |
||
| 65 | 382675-01 | 1 | СЕГМЕНТНАЯ ШПОНКА | KR | |
||
| 66 | 382680-00 | 1 | ШЕСТЕРНЯ | KR | |
||
| 68 | 148641-00 | 4 | КОНТРГАЙКА | KR | |
||
| 70 | 391459-00 | 1 | ЗАМОК ПЛАСТИНЫ | KR | |
||
| 71 | 395930-01 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |
||
| 72 | 395930-01 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |
||
| 73 | 383254-00 | 1 | БЛОК | KR | |
||
| 74 | 383450-00 | 3 | ВИНТ | KR | |
||
| 75 | 389658-00 | 1 | HANDLE | KR | |
||
| 76 | 330036-15 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | KR | |
||
| 77 | 398475-00 | 1 | ШПИНДЕЛЬ | KR | |
||
| 78 | 384365-00 | 1 | ШАЙБА | KR | |
||
| 79 | 607592-00 | 1 | ШАЙБА | KR | |
||
| 80 | 144803-00 | 2 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 81 | 383169-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 82 | 603988-00 | 1 | ШТИФТ | KR | |
||
| 83 | 607278-00 | 1 | ГУБКА ТИСКОВ | KR | |
||
| 84 | 386525-01 | 1 | ШПОНКА | KR | |
||
| 85 | 398474-00 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | KR | |
||
| 87 | 386525-00 | 5 | ШПОНКА | KR | |
||
| 88 | 033055-00 | 1 | ПРОБКА | KR | |
||
| 89 | 383451-00 | 1 | СЕДЛО | KR | |
||
| 90 | 386998-00 | 1 | ТРУБА | KR | |
||
| 91 | 320078-00 | 1 | КЛЕММНАЯ КОЛОДКА | KR | |
||
| 93 | 098197-09 | 4 | ШАЙБА | KR | |
||
| 101 | 388046-00 | 1 | КРЕПЛЕНИЕ | KR | |
||
| 102 | 388041-00 | 1 | ПЛИТА | KR | |
||
| 103 | 098013-16 | 2 | ВИНТ | KR | |
||
| 104 | 388354-00 | 6 | ШАЙБА | KR | |
||
| 105 | 386491-00 | 1 | ВТУЛКА | KR | |
||
| 106 | 390567-00 | 2 | РУЧКА | KR | |
||
| 107 | 395240-00 | 1 | ВИНТ | KR | |
||
| 109 | 388056-00 | 1 | ПРУЖИНА | KR | |
||
| 110 | 388048-00 | 1 | РЕЗИНОВЫЙ ОГРАНИЧИТЕЛЬ | KR | |
||
| 111 | 388049-00 | 2 | ВТУЛКА | KR | |
||
| 112 | 388055-00 | 1 | ЗВЕНО | KR | |
||
| 113 | 388434-00 | 1 | ПРОСТАВКА | KR | |
||
| 117 | 383154-00 | 1 | ПЛАСТМАССОВАЯ ШАЙБА | KR | |
||
| 118 | 391485-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 120 | 382682-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | KR | |
||
| 121 | 386277-00 | 1 | ШЕСТЕРНЯ | KR | |
||
| 122 | 045012-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 123 | 605040-20 | 3 | ПОДШИПНИК | 12 x 28 x 8mm | KR | |
|
| 124 | 382675-00 | 1 | КЛЮЧ | KR | |
||
| 125 | 37653-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |||
| 127 | 390570-00 | 1 | УПОРНАЯ ПЛАСТИНА | KR | |||
| 128 | 330045-04 | 2 | ВИНТ, ВРЕМ. | M4x0.7x6 MTL THD FMG | KR | |
|
| 129 | 330016-01 | 2 | ШАЙБА | KR | |
||
| 130 | 391039-00 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 131 | 389894-00 | 1 | КРЫШКА | KR | |
||
| 132 | 384717-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | KR | |
||
| 133 | 330045-23 | 1 | ВИНТ | KR | |
||
| 134 | 390096-00 | 1 | ДЕФЛЕКТОР | KR | |
||
| 136 | 98197-07 | 1 | СТОПОРНАЯ ШАЙБА | KR | |
||
| 137 | N271039 | 1 | МОДУЛЬ | 230V EMI | KR | |
|
| 138 | 391526-00 | 1 | ЗАЖИМ | KR | |
||
| 139 | 394188-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |
||
| 143 | 383171-00 | 1 | ПРУЖИНА | KR | |
||
| 144 | 383172-00 | 1 | БОЛТ | KR | |
||
| 145 | 388051-00 | 1 | БЛОКИРОВКА РЫЧАГА | KR | |
||
| 150 | 395930-01 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |
||
| 151 | 395930-01 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |
||
| 152 | 395848-00 | 1 | КОЛПАЧОК | KR | |||
| 153 | 398605-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 154 | 562097-10 | 2 | ВИНТ | KR | |
||
| 155 | 390839-00 | 1 | РЕЗИНОВЫЙ ОГРАНИЧИТЕЛЬ | KR | |
||
| 156 | 330045-49 | 1 | ВИНТ | KR | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | KR | |
|
| 821 | N613654 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR |
