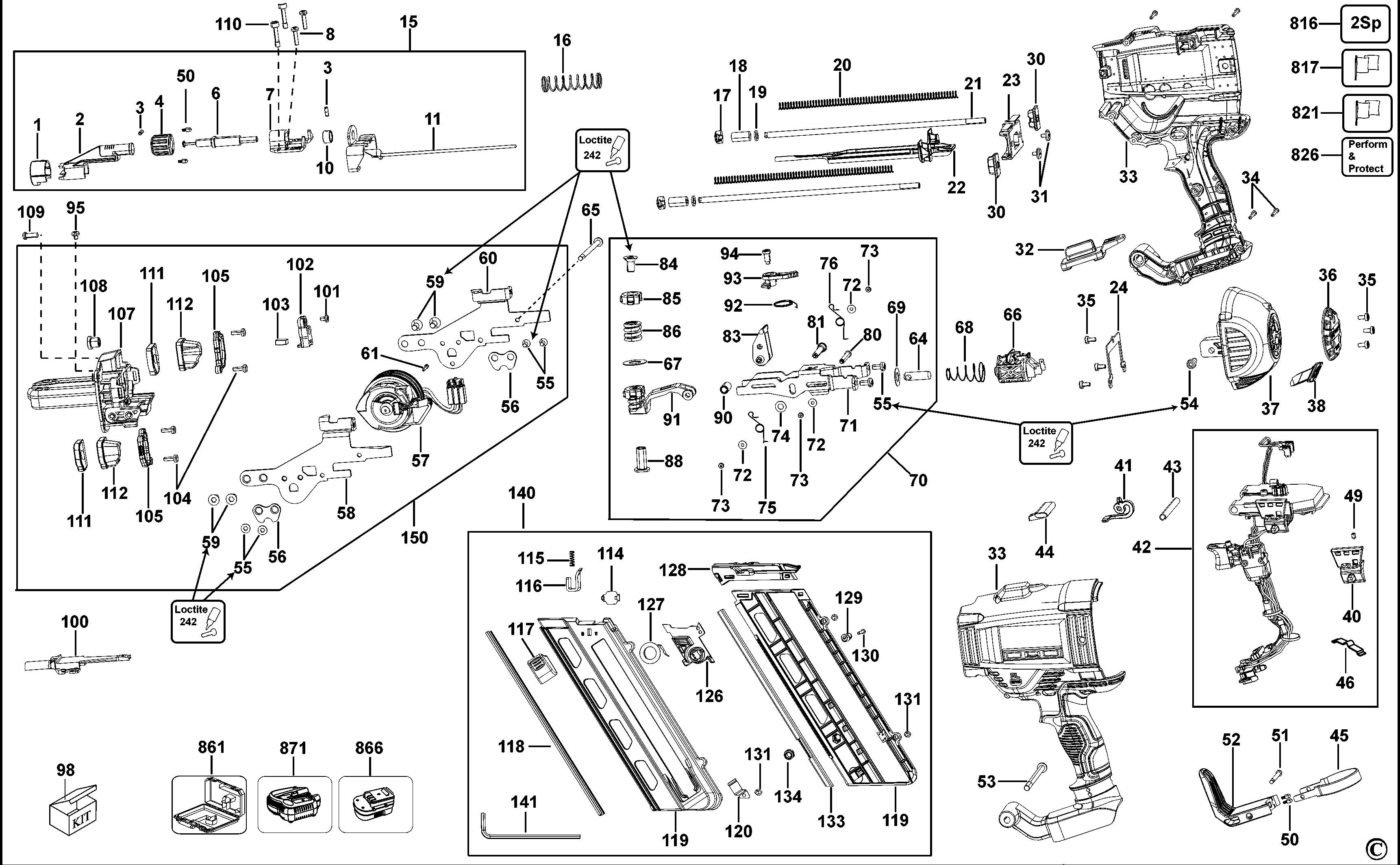

DCN692 АККУМУЛЯТОРНЫЙ ГВОЗДЕЗАБИВАТЕЛЬ Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N116163 | 1 | КРЫШКА | KR |  |
||
| 2 | N093795 | 1 | РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ | KR |  |
||
| 3 | N153045 | 2 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | KR | |
||
| 4 | N037233 | 1 | РЕГУЛЯТОР ГЛУБИНЫ | KR | |
||
| 6 | N034174 | 1 | ВАЛ | KR | |
||
| 7 | N034374 | 1 | ОПОРА | KR | |
||
| 8 | N432422 | 2 | ВИНТ | KR | |
||
| 10 | N044294 | 1 | ВТУЛКА | KR | |
||
| 11 | N380152 | 1 | ЗАЩЁЛКА В СБОРЕ | KR | |
||
| 15 | N486033 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ В СБОРЕ | KR | |
||
| 16 | N061508 | 1 | ПРУЖИНА | KR | |
||
| 17 | N192671 | 2 | КОЛПАЧОК | KR | |
||
| 18 | N088831 | 2 | УПОР | KR | |
||
| 19 | N088833 | 2 | ШАЙБА | KR | |
||
| 20 | N233943 | 1 | ПРУЖИНА СЖАТИЯ | INCL. 2 SPRINGS | KR | |
|
| 21 | N036350 | 2 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 22 | N486032 | 1 | ПРОФИЛЬ | KR | |
||
| 23 | N036349 | 1 | КОЛПАЧОК | KR | |
||
| 24 | N121870 | 1 | ПЛАСТИНА | KR | |
||
| 30 | N243999 | 1 | УПОР | Inc x2 | KR | |
|
| 31 | N088832 | 2 | ВИНТ | KR | |
||
| 32 | N320039 | 1 | КНОПКА | 2Sp | KR | |
|
| 32 | N389062 | 1 | КНОПКА | 2 Sp | KR | |
|
| 33 | N233946 | 1 | СОСТАВНОЙ КОРПУС | Inc 32 | KR | |
|
| 34 | 330019-24 | 8 | ВИНТ | KR | |
||
| 35 | N123731 | 6 | ВИНТ | KR | |
||
| 36 | N061544 | 1 | КРЫШКА | Black | KR | |
|
| 37 | N028372 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |||
| 38 | N130853 | 1 | ОКНО | LED | KR | |
|
| 40 | N093415 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | KR | |
||
| 40 | N150581 | 1 | КОЛПАЧОК | BUMP MODE LOCK OUT | KR | |
|
| 41 | N055786 | 1 | ПРИВОД | KR | |
||
| 42 | N512744 | 1 | БЛОК ЭЛЕКТРОНИКИ И ВЫКЛЮЧАТЕЛЬ | 2Sp | KR | |
|
| 43 | N439401 | 1 | ПРОСТАВКА | FRAME STAND-OFF | KR | |
|
| 44 | N039287 | 1 | РАЗБЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ | KR | |
||
| 45 | N080411 | 1 | ЗАЖИМ | KR | |
||
| 46 | N087259 | 1 | СТОПОР | KR | |
||
| 49 | N380148 | 1 | СТОПОР | KR | |
||
| 50 | 326467-00 | 4 | СТОПОР | KR | |
||
| 51 | N093728 | 1 | ВИНТ | KR | |
||
| 52 | N080410 | 1 | КРЮК | KR | |
||
| 53 | N123751 | 1 | ВИНТ | KR | |
||
| 54 | N093611 | 2 | ВИНТ | KR | |
||
| 55 | N666247 | 6 | ВИНТ | M5x0.8x8 PATCHLOCK | KR | ||
| 56 | N035847 | 2 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 57 | N473974 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | Brushless | KR | |
|
| 58 | N034749 | 1 | РАМА ЛЕВ. | LH | KR | |
|
| 59 | N477247 | 1 | ВИНТ | KR | |
||
| 60 | N034750 | 1 | РАМА ПР. | RH | KR | |
|
| 61 | N056875 | 1 | ВИНТ ТОРКС | M4x10 | KR | |
|
| 64 | N083640 | 1 | ШТИФТ | KR | |||
| 65 | N439516 | 1 | ВИНТ | M5x75 | KR | |
|
| 66 | N233949 | 1 | ЭЛЕКТРОМАГНИТ В СБОРЕ | KR | |
||
| 67 | N114861 | 1 | ШАЙБА | KR | |
||
| 68 | N219872 | 1 | ПРУЖИНА | KR | |
||
| 69 | N114861 | 1 | ШАЙБА | KR | |
||
| 70 | N473189 | 1 | ОСЬ И КАРЕТКА В СБОРЕ | KR | |
||
| 71 | N321159 | 1 | КАРЕТКА | Ridged | KR | |
|
| 72 | 330016-25 | 3 | ШАЙБА | KR | |
||
| 73 | 391814-00 | 3 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 74 | N114961 | 1 | ШАЙБА | KR | |
||
| 75 | N613043 | 1 | ПРУЖИНА ЛЕВ. | KR | |
||
| 76 | N231398 | 1 | ПРУЖИНА ПР. | RH | KR | |
|
| 80 | N083553R | 1 | ШТИФТ | KR | |||
| 81 | N034920 | 1 | ШТИФТ | KR | |
||
| 83 | N233950 | 1 | РОЛИК В СБОРЕ | KR | |
||
| 84 | N477247 | 1 | ВИНТ | KR | |
||
| 85 | N029585 | 1 | КОЛПАЧОК | KR | |
||
| 86 | N309239 | 1 | ПРУЖИНА | Red | KR | |
|
| 88 | N035104 | 1 | ВСТАВКА | ` | KR | |
|
| 90 | N259819 | 1 | ВТУЛКА | KR | |
||
| 91 | N234259 | 1 | ЛУЧ | KR | |
||
| 92 | N086806 | 1 | ТОРСИОННАЯ ПРУЖИНА | KR | |
||
| 93 | N086157 | 1 | РЫЧАГ | KR | |
||
| 94 | N113536 | 1 | ВИНТ | KR | |
||
| 95 | N123971 | 1 | ВИНТ | KR | |
||
| 98 | N473973 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | Maintance Kit | KR | |
|
| 100 | N233939 | 1 | ВСТАВКА | KR | |
||
| 101 | 949894-06 | 1 | ВИНТ | KR | |
||
| 102 | N194170 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 103 | N089554 | 1 | МАГНИТ | KR | |
||
| 104 | 324006-16 | 4 | ВИНТ | KR | |
||
| 105 | N082940 | 2 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | BUMPER | KR | |
|
| 107 | N437325 | 1 | ОТЛИВКА | KR | |||
| 108 | N061668 | 1 | ВТУЛКА | KR | |
||
| 109 | 330019-13 | 2 | ВИНТ | M4X19 T20 | KR | |
|
| 110 | N061605 | 2 | ВИНТ | KR | |
||
| 111 | N133209 | 2 | АМОРТИЗАТОР | KR | |
||
| 112 | N233940 | 1 | УПОР | LH+RH | KR | |
|
| 114 | N034726 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 115 | N061545 | 1 | ПРУЖИНА СЖАТИЯ | KR | |
||
| 116 | N307220 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | KR | |
||
| 117 | N061505 | 1 | КНОПКА ФИКСАТОРА | KR | |
||
| 118 | N034716 | 1 | ЗАЖИМ | KR | |
||
| 119 | N380178 | 1 | МАГАЗИН | KR | |
||
| 120 | N114100 | 1 | БЛОКИРОВКА РЫЧАГА | KR | |
||
| 126 | N054935 | 1 | ТОЛКАТЕЛЬ | KR | |
||
| 127 | N128653 | 1 | ПРУЖИНА В СБОРЕ | KR | |
||
| 128 | N397144 | 1 | КРЫШКА МАГАЗИНА | KR | |
||
| 129 | N061506 | 1 | ВСТАВКА | KR | |
||
| 130 | 330019-62 | 1 | ВИНТ | KR | |
||
| 131 | 330065-06 | 3 | ВИНТ | KR | |
||
| 133 | N034743 | 1 | ГИЛЬЗА | KR | |
||
| 134 | 397893-00 | 1 | ГАЙКА | KR | |
||
| 140 | N260859 | 1 | МАГАЗИН В СБОРЕ | KR | |
||
| 141 | N061664 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | KR | |
||
| 150 | N486036 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | + Backbone | KR | |
|
| 816 | N377936 | 1 | ЭТИКЕТКА | 2Sp | KR | |
|
| 816 | N377935 | 1 | ЭТИКЕТКА | 2 - SPEED | KR | |
|
| 817 | N363160 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | 2SP | KR | |
|
| 817 | N363159 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | 20V MAX XR DUAL SPD | KR | |
|
| 821 | N473765 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |
||
| 826 | N363139 | 1 | ЭТИКЕТКА | P&P | KR | ||
| 826 | N207832 | 1 | ЭТИКЕТКА | P&P | KR | |
|
| 861 | N665736 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KR | |
||
| 866 | DCB184-XJ | 2 | АККУМУЛЯТОРНАЯ БАТАРЕЯ 18В | 5.0Ah | KR | ||
| 871 | DCB115-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 18В | KR |
