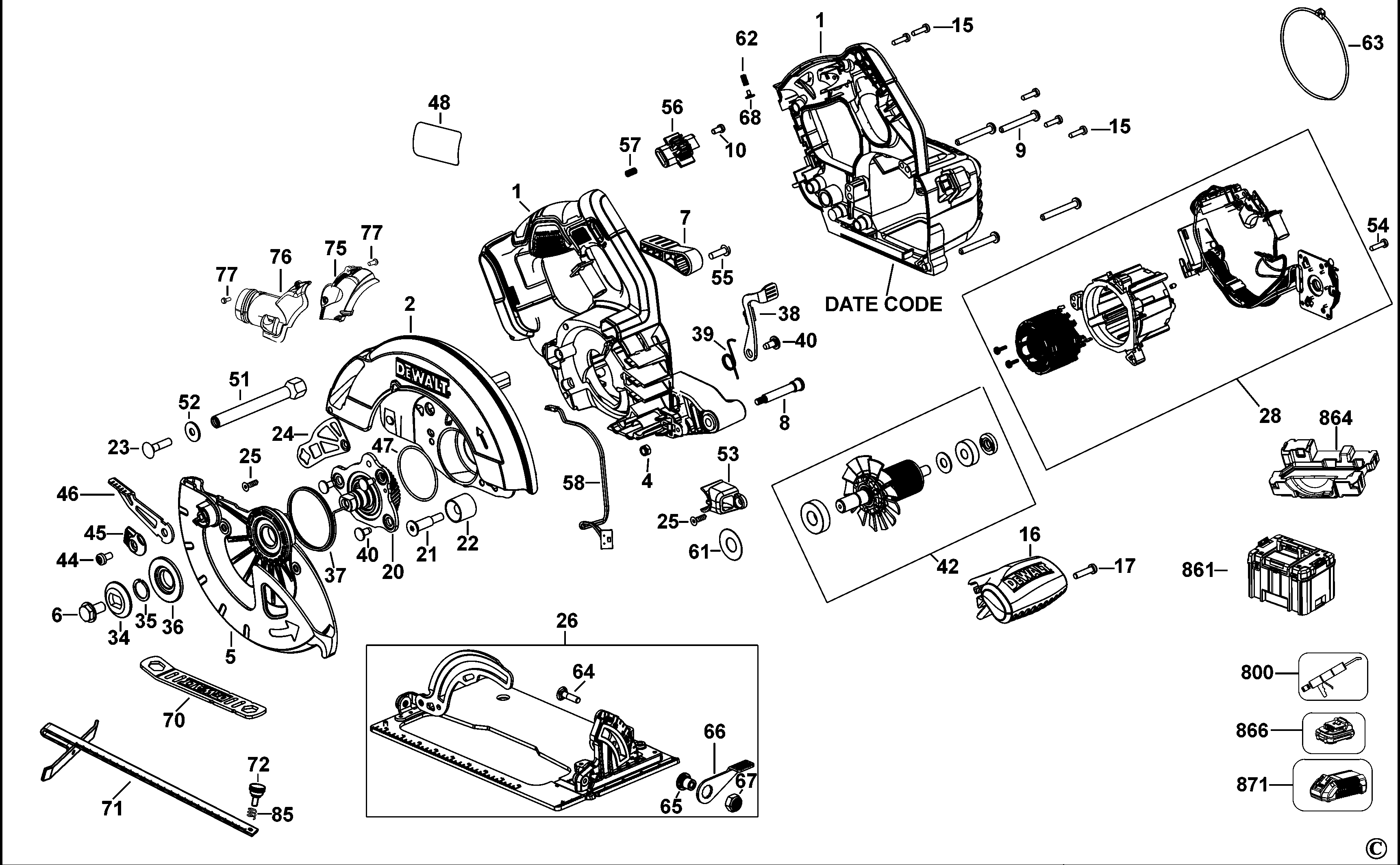

DCS570 АККУМУЛЯТОРНАЯ ДИСКОВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N558626 | 1 | КОРПУС В КОМПЛЕКТЕ | KR | |||
| 2 | N499337 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR |  |
||
| 4 | N123103 | 1 | СТОПОРНАЯ ГАЙКА | KR |  |
||
| 5 | N378852 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 6 | 145344-00 | 1 | ВИНТ | KR | |
||
| 7 | N419350 | 1 | РЫЧАГ | KR | |
||
| 8 | N099101 | 1 | БОЛТ | KR | |
||
| 9 | 330045-19 | 4 | ВИНТ | KR | |
||
| 10 | 330019-10 | 1 | ВИНТ | KR | |
||
| 15 | 330019-03 | 7 | ВИНТ | KR | |
||
| 16 | N510174 | 1 | HANDLE | KR | |
||
| 17 | 330019-13 | 1 | ВИНТ | M4X19 T20 | KR | |
|
| 20 | N499339 | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 21 | N086135 | 1 | ВИНТ | KR | |
||
| 22 | 381066-00 | 1 | УПОР | KR | |
||
| 23 | 098128-90 | 1 | ВАГОННЫЙ БОЛТ | KR | |
||
| 24 | N135988 | 1 | РЕМЕНЬ | KR | |
||
| 25 | 593515-00 | 2 | ВИНТ | KR | |
||
| 26 | N505911 | 1 | БАШМАК В СБОРЕ | METRIC | KR | |
|
| 28 | N863841 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | INCL TYPE2 #28 & #42 | KR | |
|
| 34 | N120427 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | KR | |||
| 35 | N120426 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 36 | N084137 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |
||
| 37 | N100006 | 1 | ПРУЖИНА | KR | |
||
| 38 | N090570 | 1 | БЛОКИРОВКА РЫЧАГА | KR | |
||
| 39 | N100123 | 1 | ПРУЖИНА | KR | |
||
| 40 | 385915-04 | 4 | ВИНТ | KR | |
||
| 42 | N863841 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | INCL TYPE2 #28 & #42 | KR | |
|
| 44 | 098094-13 | 1 | ВИНТ | KR | |
||
| 45 | N094953 | 1 | РЫЧАГ | KR | |
||
| 46 | N086628 | 1 | РЫЧАГ | KR | |
||
| 47 | N361499 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 48 | N553797 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 51 | N420031 | 1 | ВАЛ | KR | |
||
| 52 | N434869 | 1 | ШАЙБА | ID M6 OD 17, 1.5 Thk | KR | |
|
| 53 | N421358 | 1 | КРЫШКА | KR | |
||
| 54 | N034545 | 4 | ВИНТ | KR | |
||
| 55 | 330045-14 | 1 | ВИНТ | KR | |
||
| 56 | N422878 | 1 | КНОПКА РАЗБЛОКИРОВКИ | KR | |
||
| 57 | N433343 | 1 | ПРУЖИНА | KR | |
||
| 58 | N363247 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | KR | |
||
| 61 | N447499 | 1 | ФИБРОВАЯ ШАЙБА | KR | |
||
| 62 | N461735 | 1 | ПРУЖИНА | KR | |
||
| 63 | 90504014 | 1 | КАБЕЛЬНЫЙ ХОМУТ | KR | |
||
| 64 | 098128-90 | 1 | ВАГОННЫЙ БОЛТ | KR | |
||
| 65 | N094731 | 1 | ВИНТ | KR | |
||
| 66 | 145347-00 | 1 | РЫЧАГ | KR | |
||
| 67 | N117921 | 1 | СТОПОРНАЯ ГАЙКА | KR | |
||
| 68 | N091479 | 1 | КРЕПЛЕНИЕ | KR | |||
| 70 | N493688 | 1 | ГАЕЧНЫЙ КЛЮЧ | KR | |
||
| 71 | N074939 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 72 | N287119 | 1 | ВИНТ | KR | |
||
| 75 | N168420 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | KR | |
||
| 76 | N108974 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | KR | |
||
| 77 | 562097-00 | 2 | ВИНТ | KR | |
||
| 85 | 058287-00 | 1 | ПРУЖИНА | KR | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | KR | |
|
| 861 | N429655 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | DCS575NT | KR | ||
| 864 | N498615 | 1 | ЛОТОК | KR | |
||
| 866 | DCB184-KR | 2 | АККУМ. БАТАРЕЯ, 18В-5,0А*ч-90Вт*ч | KR | |||
| 871 | DCB115-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 18В | KR |
