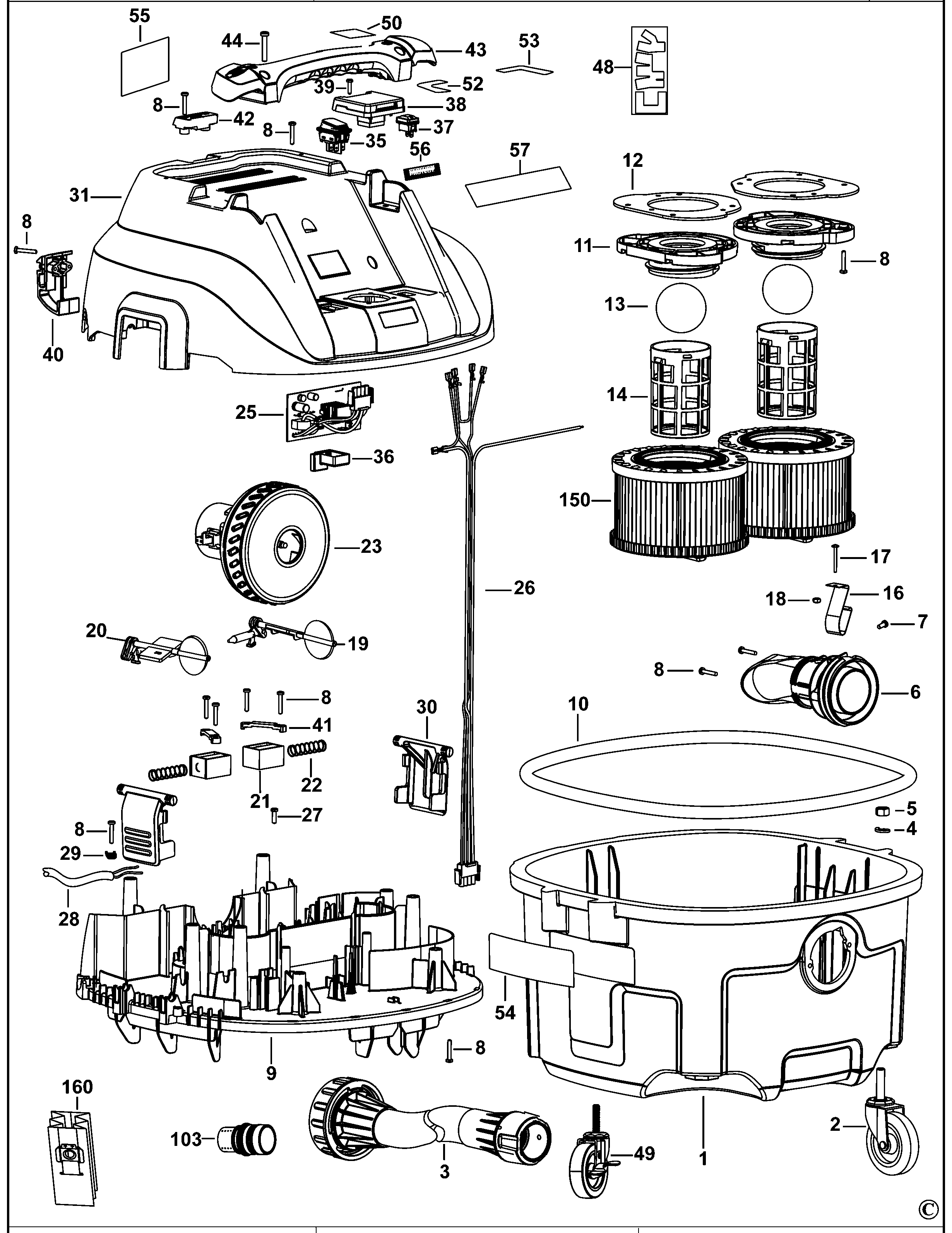

DWV901 ВАКУУМНЫЙ ЭКСТРАКТОР Type 12 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N291160 | 1 | РЕЗЕРВУАР | 30LT | KR |  |
|
| 2 | N289839 | 1 | РОЛИК | NON LOCK | KR |  |
|
| 3 | N431100 | 1 | ШЛАНГ В СБОРЕ | KR | |||
| 4 | N371460 | 4 | СТОПОРНАЯ ШАЙБА | KR | |
||
| 5 | N371459 | 4 | ГАЙКА | 3/8 X 16 | KR | |
|
| 6 | N294562 | 1 | ВХОД | KR | |
||
| 7 | N142827 | 1 | ВИНТ | KR | |
||
| 8 | 330019-14 | 34 | ВИНТ | KR | |
||
| 9 | N531869 | 1 | КОРПУС | KR | |||
| 10 | N395128 | 1 | ПРОКЛАДКА | KR | |
||
| 11 | N294525 | 2 | КРЕПЛЕНИЕ | KR | |
||
| 12 | N146653 | 2 | ПРОКЛАДКА | KR | |
||
| 13 | N206771 | 2 | ПОПЛАВКОВЫЙ КЛАПАН | KR | |
||
| 14 | N265199 | 2 | СЕПАРАТОР | KR | |
||
| 16 | N137853 | 1 | ПЛАСТИНА | KR | |
||
| 17 | N142836 | 1 | ВИНТ | KR | |
||
| 18 | N142838 | 1 | КОНТРГАЙКА | KR | |
||
| 19 | N580998 | 1 | КЛАПАН | KR | |||
| 20 | N580999 | 1 | КЛАПАН | KR | |||
| 21 | N338941 | 2 | ЭЛЕКТРОМАГНИТ В СБОРЕ | 230V | KR | |
|
| 22 | N362634 | 2 | ПРУЖИНА | KR | |
||
| 23 | N483601 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ 230В | KR | |
||
| 25 | N365860 | 1 | МОДУЛЬ УПРАВЛЕНИЯ В СБОРЕ | 230V | KR | |
|
| 26 | N419738 | 1 | ПРОВОД В СБОРЕ | KR | |||
| 27 | 330019-24 | 1 | ВИНТ | KR | |
||
| 28 | N383944 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | KR | |
|
| 29 | 450877-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 30 | N294563 | 2 | ФИКСАТОР | KR | |
||
| 31 | N291119 | 1 | КОЖУХ ВЕРХНИЙ | KR | |
||
| 35 | N296522 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 36 | N373779 | 1 | ЧЕХОЛ | SWITCH | KR | |
|
| 37 | 656494-00 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 38 | N399967 | 1 | РОЗЕТКА | KR | |||
| 39 | 330019-03 | 2 | ВИНТ | KR | |
||
| 40 | N378329 | 1 | КРЮК | KR | |
||
| 41 | N391183 | 2 | РЕМЕНЬ | KR | |
||
| 42 | N378050 | 1 | ЗАЖИМ | KR | |
||
| 43 | N135179 | 1 | HANDLE | KR | |
||
| 44 | 330019-21 | 4 | ВИНТ, ВРЕМ. | KR | |
||
| 48 | N409100 | 1 | ПЕНОМАТЕРИАЛ | KR | |||
| 49 | N289839 | 1 | РОЛИК | NON LOCK | KR | |
|
| 50 | N410277 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 52 | N404196 | 1 | ЭТИКЕТКА | MAIN SWITCH | KR | |
|
| 53 | N404197 | 1 | ЭТИКЕТКА | SWITCH CONTROL | KR | |
|
| 54 | N405022 | 2 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 55 | N577317 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 56 | N177322 | 1 | ЭТИКЕТКА | KR | |
||
| 57 | N396782 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 103 | N070902 | 1 | АДАПТЕР | KR | |
||
| 150 | N467475 | 2 | ФИЛЬТР В СБОРЕ | DWV9340 | KR | ||
| 160 | N578449 | 1 | ПЫЛЕВОЙ МЕШОК В СБОРЕ | FLEECE | KR |
