DCS727 ???????? ???? Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу

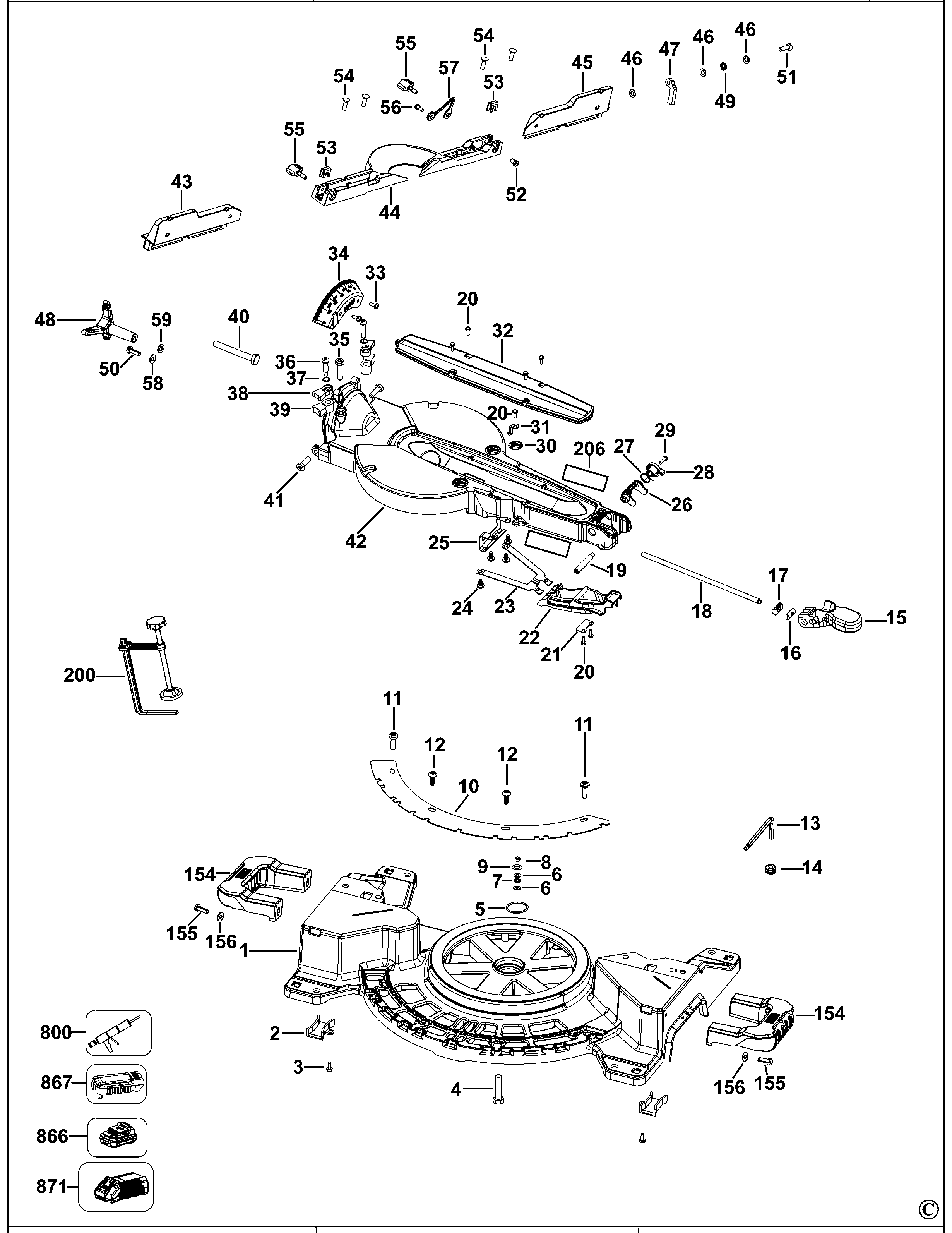

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N746705 | 1 | ОСНОВА | KR |  |
||
| 2 | N542847 | 2 | ДЕРЖАТЕЛЬ | KR | |
||
| 3 | 330045-05 | 2 | ВИНТ | KR |  |
||
| 4 | 98025-35 | 1 | ВИНТ | KR | |
||
| 5 | 49787-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 6 | 153792-00 | 2 | ШАЙБА | KR | |
||
| 7 | 153451-00 | 1 | УПОРНЫЙ ПОДШИПНИК | KR | |
||
| 8 | N074448 | 1 | ГАЙКА | KR | |
||
| 9 | N556926 | 1 | КОЛПАЧОК | KR | |
||
| 10 | N690033 | 1 | ШКАЛА | KR | |
||
| 11 | 604410-00 | 2 | ВИНТ | KR | |
||
| 12 | 330045-23 | 2 | ВИНТ | KR | |
||
| 13 | N767631 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | HEX6-T30-L135X32 | KR | |
|
| 14 | N592585 | 1 | РЕЗИНА | KR | |||
| 15 | N540765 | 1 | РЫЧАГ | KR | |||
| 16 | N419627 | 1 | ГАЙКА | KR | |||
| 17 | 621322-00 | 1 | ГАЙКА | KR | |
||
| 18 | N577744 | 1 | БЛОКИРОВКА ШИНЫ | KR | |||
| 19 | N597803 | 1 | ШТИФТ | KR | |||
| 20 | 330045-45 | 5 | ВИНТ | KR | |
||
| 21 | 641448-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 22 | N704030 | 1 | ПРИВОД | KR | |||
| 23 | 397070-00 | 1 | ПРУЖИНА | KR | |
||
| 24 | 330045-55 | 5 | ВИНТ | KR | |
||
| 25 | 397062-00 | 1 | ПЛАСТИНА | KR | |
||
| 26 | N655907 | 1 | ЗАМОК | KR | |||
| 27 | 641423-00 | 1 | ПРУЖИНА | KR | |
||
| 28 | 641422-00 | 1 | РУЧКА | MITER OVERRIDE | KR | |
|
| 29 | 330019-12 | 1 | ВИНТ | KR | |
||
| 30 | 610707-00 | 2 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |
||
| 31 | 397048-00 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 32 | N540767 | 1 | ВСТАВКА | KR | |||
| 33 | 330045-49 | 6 | ВИНТ | KR | |
||
| 34 | N090294 | 1 | ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ | KR | |
||
| 35 | N600059 | 1 | БОЛТ | KR | |
||
| 36 | N058315 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | KR | |
||
| 37 | 385946-00 | 2 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 38 | N043045 | 2 | ЗАЩЁЛКА | KR | |
||
| 39 | N043046 | 2 | ЗАЩЁЛКА | KR | |
||
| 40 | N536137 | 1 | БОЛТ | 10 X 80 | KR | ||
| 41 | N600034 | 1 | ВИНТ | KR | |
||
| 42 | N746713 | 1 | ПОВОРОТНЫЙ СТОЛ | KR | |
||
| 43 | N571282 | 1 | НАПРАВЛЯЮЩАЯ | KR | |||
| 44 | N571280 | 1 | НАПРАВЛЯЮЩАЯ | KR | |||
| 45 | N571283 | 1 | НАПРАВЛЯЮЩАЯ | KR | |||
| 46 | 613270-00 | 3 | ШАЙБА | KR | |
||
| 47 | N638426 | 1 | ОГРАНИЧИТЕЛЬ | KR | |||
| 48 | N056883 | 1 | ФИКСИРУЮЩАЯ РУКОЯТКА | KR | |
||
| 49 | N463949 | 1 | УПОРНЫЙ ПОДШИПНИК | KR | |||
| 50 | 612008-00 | 1 | ВИНТ | KR | |
||
| 51 | 612008-00 | 1 | ВИНТ | KR | |
||
| 52 | N769115 | 2 | ПЛАСТИКОВЫЙ ВИНТ | KR | |
||
| 53 | N583687 | 2 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |||
| 54 | 098105-03 | 4 | ВИНТ | KR | |
||
| 55 | 147107-07 | 2 | НИЖНЯЯ РУЧКА | KR | |
||
| 56 | 153639-00 | 1 | ВИНТ | KR | |
||
| 57 | N587154 | 1 | СОЕДИНИТЕЛЬНЫЙ ПРОВОД | KR | |||
| 58 | 153792-00 | 1 | ШАЙБА | KR | |
||
| 59 | 330016-04 | 1 | ШАЙБА | KR | |
||
| 60 | N747507 | 1 | ЦАПФА | KR | |
||
| 61 | 153576-04 | 1 | ВИНТ | KR | |
||
| 62 | N080677 | 1 | РУЧКА | M8x1.0 THD | KR | |
|
| 63 | 659919-00 | 1 | ПРУЖИНА | KR | |
||
| 64 | N083191 | 2 | ВТУЛКА | KR | |
||
| 65 | 153639-00 | 1 | ВИНТ | KR | |
||
| 66 | 153655-00 | 2 | ШАЙБА | KR | |
||
| 67 | 153603-01 | 1 | ЗАЩЁЛКА | KR | |
||
| 68 | 153666-00 | 2 | ВИНТ | set screw M8 x 8mm long | KR | |
|
| 70 | 387130-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 71 | N654500 | 1 | РУЧКА | KR | |||
| 73 | N058308 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 74 | N058314 | 2 | ВИНТ | KR | |
||
| 75 | N058312 | 2 | ВИНТ | KR | |
||
| 76 | N058309 | 1 | УКАЗАТЕЛЬ | KR | |
||
| 78 | 167785-00 | 1 | ПРУЖИНА | KR | |
||
| 79 | N049689 | 1 | ОГРАНИЧИТЕЛЬ ПР. | KR | |
||
| 81 | N051519 | 1 | ОГРАНИЧИТЕЛЬ ЛЕВ. | KR | |
||
| 82 | 153655-00 | 4 | ШАЙБА | KR | |
||
| 83 | 153639-00 | 5 | ВИНТ | KR | |
||
| 86 | N041865 | 1 | ШТИФТ | KR | |||
| 87 | N080199 | 1 | РУЧКА | KR | |
||
| 88 | 60325-01 | 1 | КОЛЬЦО | KR | |||
| 91 | N095579 | 1 | РЫЧАГ В СБОРЕ | KR | |
||
| 92 | N592588 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | KR | |
||
| 93 | 330019-05 | 1 | ВИНТ | KR | |
||
| 95 | N751540 | 1 | ЖЕЛОБ | KR | |
||
| 96 | 146751-00 | 1 | ВАЛ | KR | |
||
| 97 | 146732-00 | 2 | ПРОСТАВКА | KR | |
||
| 98 | N039404 | 1 | ПРУЖИНА | KR | |
||
| 99 | 150075-00 | 2 | ВИНТ | KR | |
||
| 100 | 641436-00 | 1 | ЗВЕНО | KR | |
||
| 101 | 146740-00 | 2 | ВТУЛКА | KR | |
||
| 102 | 152636-00 | 1 | ДЕРЖАТЕЛЬ ПИЛЬНОГО ПОЛОТНА | KR | |
||
| 103 | N460123 | 1 | ВИНТ | KR | |
||
| 104 | N600011 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | KR | |
||
| 105 | N542995 | 1 | ВНЕШНИЙ ЗАЖИМ | KR | |
||
| 106 | N600470 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | KR | |
||
| 107 | N747526 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | KR | |
||
| 108 | 394034-00 | 1 | ВИНТ | KR | |
||
| 109 | 330019-76 | 1 | ВИНТ | M5.74x32 | KR | |
|
| 110 | N703990 | 1 | HANDLE | KR | |||
| 111 | N592587 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |||
| 112 | N592592 | 1 | ПОЛОВИНКА КОРПУСА | KR | |
||
| 113 | N802938 | 1 | ПОЛОВИНКА КОРПУСА | KR | |
||
| 114 | N592581 | 1 | КРЫШКА РЕМНЯ | KR | |||
| 116 | 330045-18 | 4 | ВИНТ | KR | |
||
| 117 | 330019-32 | 5 | ВИНТ | KR | |
||
| 118 | 330045-49 | 2 | ВИНТ | KR | |
||
| 119 | 330045-45 | 2 | ВИНТ | KR | |
||
| 120 | N589571 | 1 | КРЫШКА | KR | |||
| 121 | N747544 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | KR | |
||
| 126 | 34158-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 127 | 330019-12 | 1 | ВИНТ | KR | |
||
| 130 | 641495-00SV | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | KR | |
||
| 131 | 391616-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 132 | 641459-00 | 1 | ПРОКЛАДКА | KR | |
||
| 133 | 330003-66 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 134 | 385915-04 | 2 | ВИНТ | KR | |
||
| 135 | 641465-00SV | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 137 | 330045-14 | 8 | ВИНТ | KR | |
||
| 138 | 605040-69 | 1 | ПОДШИПНИК | KR | |
||
| 139 | 153752-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 140 | 330019-05 | 2 | ВИНТ | KR | |
||
| 141 | N185664 | 1 | ВИНТ | KR | |
||
| 142 | 150718-00 | 1 | БАРАШКОВАЯ ГАЙКА | KR | |
||
| 143 | N066269SV | 1 | ВАЛ В СБОРЕ | w/PULLEY | KR | |
|
| 145 | N571290 | 1 | РЫЧАГ | INC 146 | KR | |
|
| 146 | 386780-00 | 1 | ПОДШИПНИК | KR | |
||
| 147 | 153559-00 | 1 | ШАЙБА | KR | |
||
| 148 | 448176-00 | 1 | ПРУЖИНА | KR | |
||
| 149 | 153561-00 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |
||
| 150 | 393071-00 | 1 | ПЛАСТИНА | KR | |
||
| 151 | 330045-45 | 1 | ВИНТ | KR | |
||
| 152 | 330045-15 | 1 | ВИНТ | KR | |
||
| 153 | N767583 | 1 | РЕМЕНЬ | KR | |
||
| 154 | N779656 | 1 | КОМПЛЕКТ РУКОЯТКИ | KR | |
||
| 155 | 330045-23 | 4 | ВИНТ | KR | |
||
| 156 | N611941 | 4 | ШАЙБА | KR | |
||
| 157 | 330045-23 | 3 | ВИНТ | KR | |
||
| 158 | N041974 | 1 | ПЛАСТИНА | KR | |||
| 159 | 146768-00 | 1 | УПОР | KR | |
||
| 160 | 661454-00 | 1 | ПРУЖИНА | KR | |
||
| 161 | 148295-00 | 1 | ВТУЛКА | KR | |
||
| 162 | N540770 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KR | |||
| 163 | N592582 | 1 | ПЛАСТИНА | KR | |||
| 165 | 146750-03 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |
||
| 166 | 142273-00 | 2 | КОЛЬЦО | KR | |
||
| 167 | 625825-00 | 2 | РОЛИК | KR | |
||
| 168 | 330045-55 | 3 | ВИНТ | KR | |
||
| 200 | N753539 | 1 | ЗАЖИМ В СБОРЕ | KR | |
||
| 201 | N774985 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |
||
| 202 | N627027 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 203 | N459248 | 1 | ЭТИКЕТКА | XR Flexvot L/H | KR | |
|
| 204 | N459249 | 1 | ЭТИКЕТКА | XR Flex Volt RH | KR | |
|
| 205 | N503697 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |
||
| 206 | N703970 | 1 | ЭТИКЕТКА | KR | |
||
| 866 | DCB546-KR | 1 | BATTERY PACK | KR | |||
| 867 | N462141 | 1 | ЗАЩИТНЫЙ КОЛПАЧОК | KR | |
||
| 871 | DCB118-KR | 1 | ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ | KR |
