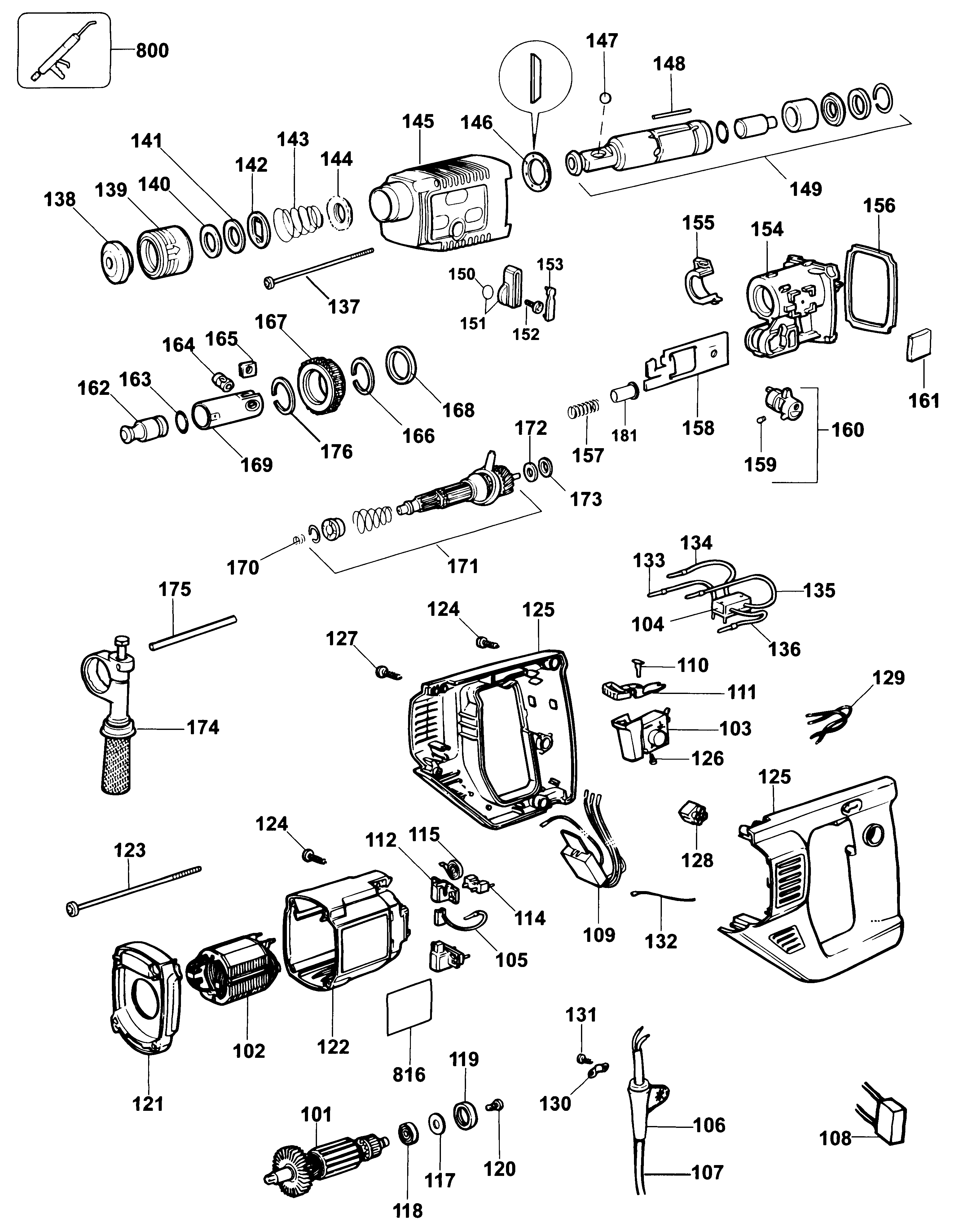

DW557 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 377762-03 | 1 | ЯКОРЬ 230В | KR |  |
||
| 102 | 373874-08 | 1 | СТАТОР 230В | KR |  |
||
| 103 | 324556-49 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 104 | 324400-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА | KR | |||
| 105 | 323660-01 | 2 | ЩЁТКА 230В | BK14 | KR | |
|
| 106 | 320785 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 107 | 330080-26 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 108 | 320842-03 | 1 | КОНДЕНСАТОР | KR | |
||
| 109 | 324552-00 | 1 | БЛОК ЭЛЕКТРОНИКИ 220В | KR | |||
| 110 | 324165-03 | 1 | ВСТАВКА | KR | |||
| 111 | 323490-08 | 1 | РЫЧАГ | KR | |||
| 112 | 323496-01 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | KR | |||
| 114 | 491366-00 | 2 | КОМПЛЕКТ ЩЁТОК | KR | |||
| 115 | 872843 | 2 | ПРУЖИНА | KR | |||
| 117 | 949876-25 | 1 | ШАЙБА | KR | |||
| 118 | 330003-19 | 1 | ПОДШИПНИК | KR | |
||
| 119 | 870052 | 1 | ВТУЛКА | KR | |
||
| 120 | 329794-00 | 1 | ВИНТ | KR | |||
| 121 | 329826-03 | 1 | ОТРАЖАТЕЛЬ | KR | |||
| 122 | 324188-05 | 1 | КОРПУС СТАТОРА | KR | |||
| 123 | 911250 | 2 | ВИНТ, ВРЕМ. | KR | |||
| 124 | 323924-02 | 4 | ВИНТ | KR | |||
| 125 | 324189-05 | 1 | РУЧКА В СБОРЕ | KR | |||
| 126 | 911026 | 3 | ВИНТ | KR | |
||
| 127 | 330065-13 | 2 | ВИНТ | KR | |
||
| 128 | 323534-00 | 1 | РАЗЪЁМ | KR | |||
| 129 | 323635-10 | 2 | LEAD 70MM | KR | |||
| 130 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 131 | 323924-08 | 2 | ВИНТ | KR | |
||
| 132 | 878846 | 1 | LEAD 360MM | KR | |
||
| 133 | 877358 | 1 | LEAD 220MM | KR | |||
| 134 | 877357 | 1 | LEAD 160MM BLACK | KR | |||
| 135 | 877357 | 1 | LEAD 160MM BLACK | KR | |||
| 136 | 323768-02 | 1 | LEAD 120MM BLACK | KR | |||
| 137 | 324044-01 | 4 | ВИНТ, ВРЕМ. | KR | |||
| 138 | 323489-00 | 1 | КОЛПАЧОК | KR | |
||
| 139 | 576756-00 | 1 | ФЛАНЕЦ | KR | |
||
| 140 | 323480-00 | 1 | ПРОСТАВКА | KR | |||
| 141 | 323492-00 | 1 | ШАЙБА | KR | |
||
| 142 | 578387-00 | 1 | ШАЙБА | KR | |
||
| 143 | 871690 | 1 | ПРУЖИНА | KR | |
||
| 144 | 324432-00 | 1 | УПЛОТНЕНИЕ В СБОРЕ | KR | |
||
| 145 | 329968-03 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 146 | 329907-00 | 1 | ШАЙБА | KR | |
||
| 147 | 583890-00 | 1 | ШАРИК | KR | |
||
| 148 | 325880-03 | 1 | ШТИФТ | KR | |||
| 149 | 577080-01 | 1 | ШПИНДЕЛЬ В СБОРЕ | KR | |
||
| 150 | 916323 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 151 | 327104-00 | 1 | РЫЧАГ | KR | |||
| 152 | 323924-08 | 1 | ВИНТ | KR | |
||
| 153 | 327092-00 | 1 | КРЫШКА | KR | |||
| 154 | 327100-00 | 1 | ОТЛИВКА В СБОРЕ | KR | |||
| 155 | 328507-00 | 1 | ЭКРАН | KR | |||
| 156 | 323572-00 | 1 | УПЛОТНЕНИЕ | KR | |||
| 157 | 323395-17 | 1 | ПРУЖИНА | KR | |
||
| 158 | 487047-49 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | KR | |
||
| 159 | 326467-00 | 1 | СТОПОР | KR | |
||
| 160 | 487047-49 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | KR | |
||
| 161 | 327093-00 | 1 | ФИЛЬТР | KR | |
||
| 162 | 327070-00 | 1 | ПЛУНЖЕР | KR | |||
| 163 | 323711-25 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 164 | 487143-00 | 1 | ОСЬ | KR | |
||
| 165 | 327072-00 | 1 | КЛИН | KR | |
||
| 166 | 323762-02 | 2 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 167 | 487401-01 | 1 | МУФТА В СБОРЕ | KR | |||
| 168 | 327074-00 | 1 | КОЛЬЦО | KR | |||
| 169 | 327071-00 | 1 | ПОРШЕНЬ | KR | |
||
| 170 | 323395-33 | 1 | ПРУЖИНА | KR | |
||
| 171 | 327101-01 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | KR | |
||
| 172 | 324430-03 | 1 | УПОРНЫЙ ПОДШИПНИК | KR | |
||
| 173 | 324431-03 | 1 | WASHER 7 | KR | |
||
| 174 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KR | |
||
| 175 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 176 | 323762-08 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 181 | 329211-00 | 1 | ВТУЛКА | KR | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 816 | 578775-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR |
