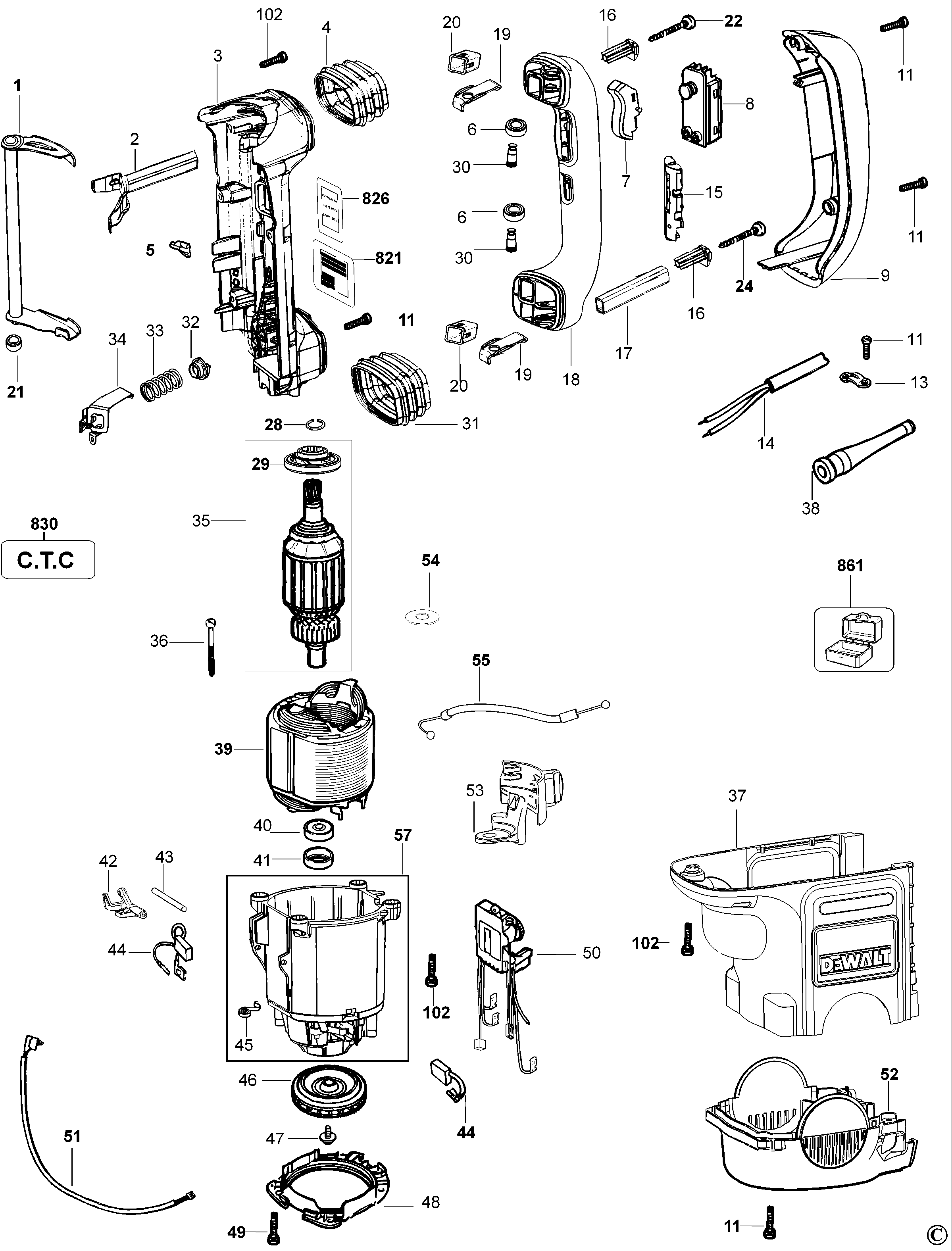

D25730K КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N019871 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | A9 | |||
| 2 | 586415-00 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | A9 | |||
| 3 | 585171-00 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 4 | 588639-00 | 1 | СИЛЬФОН | A9 | |||
| 5 | 586045-00 | 1 | ЛИНЗА | A9 |  |
||
| 6 | 586411-00 | 1 | РОЛИК | A9 | |
||
| 7 | 587114-01 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | A9 |  |
||
| 8 | 581070-00 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 9 | 587090-00 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 11 | 330065-08 | 18 | ВИНТ | M4x18 T20 | A9 | |
|
| 13 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 14 | 329471-15 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |
||
| 15 | 477448-00 | 1 | ЗАМОК В СБОРЕ | A9 | |
||
| 16 | 494477-00 | 2 | ОГРАНИЧИТЕЛЬ | A9 | |||
| 17 | 586414-00 | 1 | НАПРАВЛЯЮЩИЙ СТЕРЖЕНЬ | A9 | |||
| 18 | 587085-01 | 1 | РУКОЯТКА ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 19 | 586413-00 | 2 | ДРАЙВЕР | A9 | |
||
| 20 | 1005496-00 | 2 | ВТУЛКА | A9 | |||
| 21 | N019871 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | A9 | |||
| 22 | 949886-33 | 1 | ВИНТ | A9 | |||
| 24 | 330019-33 | 1 | ВИНТ | A9 | |
||
| 28 | 577746-00 | 1 | КОЛЬЦО | A9 | |
||
| 29 | 586597-00 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |
||
| 30 | 586412-00 | 2 | ОСЬ | A9 | |||
| 31 | 588640-00 | 1 | СИЛЬФОН | A9 | |||
| 32 | 586423-00 | 1 | ДЕРЖАТЕЛЬ | A9 | |
||
| 33 | 586421-00 | 1 | ПРУЖИНА СЖАТИЯ | A9 | |
||
| 34 | 586422-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |||
| 35 | 492485-00 | 1 | ЯКОРЬ 230В | A9 | |
||
| 36 | 330019-30 | 2 | ВИНТ | A9 | |
||
| 37 | 585169-00 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | A9 | |
||
| 38 | 403395-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 39 | 492487-00 | 1 | СТАТОР В СБОРЕ 230В | A9 | |
||
| 40 | 577745-00 | 1 | ПОДШИПНИК | A9 | |
||
| 41 | 590191-00 | 1 | ИЗОЛИРУЮЩАЯ ВТУЛКА | A9 | |
||
| 42 | 586435-00 | 1 | РЫЧАГ | A9 | |||
| 43 | 586436-00 | 1 | ОСЬ | A9 | |||
| 44 | 489256-00 | 1 | ПАРА ЩЁТОК 230В | A9 | |
||
| 45 | 487377-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 46 | 586611-00 | 1 | ВЕНТИЛЯТОР В СБОРЕ | A9 | |
||
| 47 | 324119-02 | 1 | ВИНТ | A9 | |
||
| 48 | 586618-00 | 1 | ОТРАЖАТЕЛЬ | A9 | |||
| 49 | 330019-30 | 2 | ВИНТ | A9 | |
||
| 50 | 662695-02 | 1 | БЛОК ЭЛЕКТРОНИКИ 220В | A9 | |
||
| 51 | 477287-02 | 1 | МИКРОВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 52 | 587082-00 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |||
| 53 | 491755-00 | 1 | ПОЛЗУН В СБОРЕ | A9 | |
||
| 54 | 479165-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 55 | 491754-00 | 1 | КАБЕЛЬ | A9 | |
||
| 57 | 586610-03 | 1 | КОЖУХ ДВИГАТЕЛЯ В СБОРЕ | A9 | |||
| 99 | 326467-00 | 1 | СТОПОР | A9 | |
||
| 100 | 323711-49 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 101 | 477287-01 | 1 | МИКРОВЫКЛЮЧАТЕЛЬ | A9 | |||
| 102 | 324007-11 | 22 | ВИНТ | M5 X 18 | A9 | |
|
| 103 | 488067-00 | 1 | ФИЛЬТР | A9 | |
||
| 104 | 586031-00 | 1 | КРЫШКА | A9 | |
||
| 105 | 323711-56 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 106 | 323711-48 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 107 | 586032-00 | 1 | ЭКСЦЕНТРИК | A9 | |
||
| 108 | 586033-00 | 1 | ПРУЖИНА | A9 | |||
| 109 | 586036-00 | 1 | ПОЛЗУН | A9 | |||
| 110 | 586038-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | A9 | |
||
| 111 | 585168-02 | 1 | ВЕРХНЯЯ КРЫШКА | A9 | |
||
| 112 | N503087 | 1 | КОЛЕНЧАТЫЙ ВАЛ | A9 | |
||
| 114 | 581656-00 | 2 | ШТИФТ | A9 | |
||
| 117 | 487213-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 118 | 492500-00 | 1 | КОЛЕНЧАТЫЙ ВАЛ | A9 | |||
| 119 | 323711-26 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 120 | 492505-00 | 1 | КОЖУХ В СБОРЕ | A9 | |||
| 130 | 577744-07 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 131 | 586034-00 | 1 | ПОЛЗУН | A9 | |
||
| 132 | N140196 | 1 | ЦИЛИНДР | A9 | |
||
| 135 | 584715-00 | 1 | ВТУЛКА | A9 | |
||
| 136 | 487296-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 137 | 492501-00 | 1 | ПЛУНЖЕР | A9 | |
||
| 138 | 491004-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 139 | 478650-00 | 1 | ВТУЛКА | A9 | |
||
| 140 | 584726-00 | 1 | ПРУЖИНА | A9 | |||
| 151 | 1007908-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | A9 | |
||
| 152 | 479974-00 | 1 | ПРОСТАВКА | A9 | |
||
| 153 | 488688-00 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 154 | 577745-02 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 155 | 492506-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 156 | 489239-00 | 1 | ЛАТУННЫЙ ВКЛАДЫШ ПОДШИПНИКА | A9 | |
||
| 157 | 586022-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 158 | 330003-39 | 1 | ПОДШИПНИК | A9 | |
||
| 159 | 327141-08 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 160 | 489247-00 | 1 | КОЖУХ В СБОРЕ | A9 | |||
| 161 | 586392-00 | 1 | ШТИФТ | A9 | |
||
| 162 | 586403-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 165 | N079392 | 1 | МУФТА В СБОРЕ | A9 | |
||
| 177 | 491804-00 | 1 | ПРУЖИНА СЖАТИЯ | A9 | |
||
| 178 | 491802-00 | 1 | БОЛТ | A9 | |
||
| 179 | 494609-00 | 1 | ВАЛ | A9 | |
||
| 180 | 479947-00 | 1 | ПРУЖИННАЯ ШАЙБА | A9 | |
||
| 181 | 323872-06 | 1 | ПОДШИПНИК | A9 | |
||
| 182 | 586394-00 | 1 | КОЛПАЧОК | A9 | |
||
| 183 | 586386-00 | 1 | УПОРНАЯ ПЛАСТИНА | A9 | |
||
| 184 | 494610-00 | 1 | ШЕСТЕРНЯ | A9 | |||
| 185 | 368247 | 12 | ШАРИК | A9 | |
||
| 186 | 491806-00 | 1 | ДИСК | A9 | |
||
| 187 | 586390-00 | 1 | ДИСК | A9 | |
||
| 188 | 586388-00 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 189 | 586393-00 | 1 | ШТИФТ | A9 | |
||
| 190 | 330003-26 | 1 | ПОДШИПНИК | A9 | |||
| 191 | 586402-00 | 1 | ГАЙКА | A9 | |||
| 192 | 488097-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |||
| 193 | 488095-00 | 4 | ПРУЖИНА | A9 | |
||
| 194 | 586436-00 | 2 | ОСЬ | A9 | |||
| 195 | 490613-00 | 1 | ПРОТИВОВЕС | A9 | |
||
| 196 | 488098-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 200 | 487238-01 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 201 | 487205-00 | 1 | КОЛЬЦО | A9 | |
||
| 202 | 487241-00 | 1 | ШАЙБА | A9 | |
||
| 203 | 487244-00 | 1 | РЕЗИНА | A9 | |
||
| 204 | 487236-00 | 1 | ВТУЛКА | A9 | |
||
| 205 | 579784-00 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 206 | 487218-00 | 1 | ПРУЖИНА | A9 | |
||
| 207 | 489672-00 | 2 | КЛЮЧ | A9 | |
||
| 208 | 487249-00 | 1 | ВТУЛКА | A9 | |
||
| 209 | 590377-00 | 1 | НАПРАВЛЯЮЩАЯ ВТУЛКА | A9 | |
||
| 210 | 487216-00 | 1 | ПРУЖИНА | A9 | |
||
| 220 | 584696-00 | 1 | НАПРАВЛЯЮЩАЯ | A9 | |
||
| 221 | 587081-00 | 1 | КРЫШКА ЧЁРНАЯ | A9 | |
||
| 223 | 949886-32 | 4 | ВИНТ | A9 | |
||
| 224 | 327141-09 | 1 | МАНЖЕТНОЕ УПЛОТНЕНИЕ | A9 | |
||
| 225 | 492502-00 | 1 | ГНЕЗДО ПОДШИПНИКА | A9 | |
||
| 226 | 488787-00 | 1 | КОЛЬЦО | A9 | |
||
| 227 | 492697-00 | 1 | ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА | A9 | |
||
| 228 | 584722-00 | 1 | ПРОКЛАДОЧНАЯ ШАЙБА | A9 | |
||
| 229 | 589223-00 | 1 | АМОРТИЗАТОР | A9 | |
||
| 230 | 584727-00 | 1 | ВТУЛКА | A9 | |
||
| 250 | 492698-00 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |||
| 251 | N014007 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 252 | 487287-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 253 | 1007543-00 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 254 | 579832-00 | 1 | БОЁК | A9 | |
||
| 255 | 492503-00 | 1 | ШАЙБА | A9 | |
||
| 256 | 487288-00 | 1 | АМОРТИЗАТОР | A9 | |
||
| 257 | 492504-00 | 1 | АМОРТИЗАТОР | A9 | |||
| 260 | N026162 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 261 | N022227 | 1 | ЗАЖИМ | A9 | |
||
| 262 | N021120 | 1 | HANDLE | A9 | |
||
| 263 | 326553-00 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 264 | 479337-00 | 1 | РЕМЕНЬ | A9 | |
||
| 265 | 326552-00 | 1 | ВТУЛКА | A9 | |
||
| 266 | N079374 | 1 | ШТИФТ | A9 | |
||
| 800 | 578970-06 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 150 Г | A9 | |
||
| 801 | 328771-07 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50G, BIT GREASE | A9 | |
|
| 821 | 492225-16 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |
||
| 826 | 487395-01 | 1 | ЭТИКЕТКА | A9 | |
||
| 830 | 488183-00 | 1 | ЭТИКЕТКА | A9 | |
||
| 836 | 559652-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |||
| 836 | 559651-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | A9 | |||
| 837 | 559653-99 | 1 | СПЕЦИНСТРУМЕНТ BEARING EXTRACTOR | O Ring/Bush extracto | A9 | ||
| 838 | 559657-99 | 1 | СПЕЦИНСТРУМЕНТ BEARING EXTRACTOR | Bearing puller, assm | A9 | ||
| 840 | 559659-99 | 1 | СПЕЦИНСТРУМЕНТ SEAL FITTING TOOL | A9 | |||
| 845 | 559656-99 | 1 | СПЕЦИНСТРУМЕНТ SUPPORT JIG | A9 | |||
| 847 | 493140-00 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | A9 | |
||
| 861 | 381297-94 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 |
