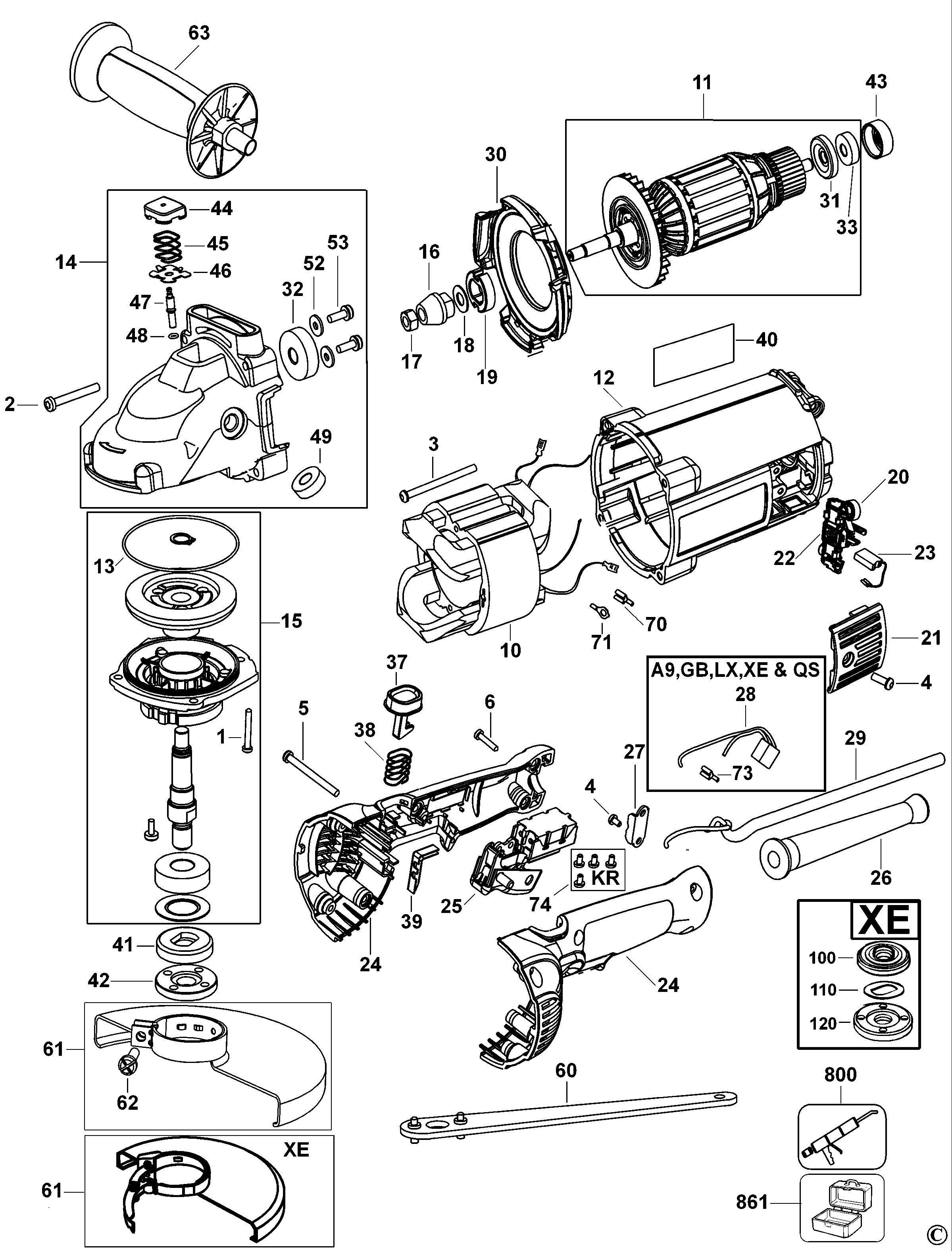

D28490 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 330045-14 | 4 | ВИНТ | A9 |  |
||
| 2 | 330019-26 | 4 | ВИНТ | A9 | |
||
| 3 | 330019-19 | 2 | ВИНТ | A9 | |
||
| 4 | 330019-11 | 6 | ВИНТ | M4.55x13 T20 | A9 | |
|
| 5 | 330019-50 | 3 | ВИНТ | M4.55x50 PLASTIC THD FMG | A9 | |
|
| 6 | 330019-32 | 4 | ВИНТ | A9 | |
||
| 10 | 617004-06 | 1 | СТАТОР 230В | 230V | A9 | |
|
| 10 | 617004-04 | 1 | FIELD 115V | A9 |  |
||
| 11 | N467980 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 11 | 638001-01 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 12 | 393239-00 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 12 | 393239-01 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 13 | 397031-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 14 | N074214 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 15 | 638003-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | A9 | |
||
| 16 | 629729-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | 6K | A9 | |
|
| 17 | 330015-03 | 1 | ГАЙКА | M8x1.25 | A9 | |
|
| 18 | 639681-00 | 1 | ШАЙБА | PINION | A9 | |
|
| 19 | 632702-00 | 1 | ФЛАНЕЦ | A9 | |
||
| 20 | 645650-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 21 | 394387-00 | 1 | КРЫШКА ЩЁТКИ | A9 | |
||
| 21 | 394387-01 | 2 | КРЫШКА ЩЁТКИ | A9 | |
||
| 22 | 645649-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 22 | 629976-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 23 | 392460-01 | 2 | BRUSH 115V | A9 | |
||
| 23 | N495294 | 1 | BRUSH KIT 230V | A9 | |||
| 23 | N495294 | 1 | BRUSH KIT 230V | A9 | |||
| 23 | N495294 | 1 | BRUSH KIT 230V | A9 | |||
| 24 | 395184-00 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 24 | 636499-00 | 1 | РУЧКА И КРЫШКА | A9 | |
||
| 25 | 636500-00 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 26 | 330005-11 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 26 | 604118-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 27 | 604119-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 27 | 608780-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 28 | 632218-00 | 1 | КОНДЕНСАТОР | A9 | |
||
| 29 | 562226-65 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | A9 | |
||
| 29 | 562226-67 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 29 | 562226-68 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |
||
| 29 | 562226-66 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 30 | 631350-00 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 31 | 393238-00 | 1 | ЭКРАН | A9 | |
||
| 32 | N389509 | 1 | ПОДШИПНИК | A9 | |
||
| 33 | N110359 | 1 | ПОДШИПНИК | A9 | |
||
| 33 | N110359 | 1 | ПОДШИПНИК | A9 | |
||
| 33 | 330003-60 | 1 | ПОДШИПНИК | A9 | |
||
| 37 | 636503-00 | 1 | КНОПКА РАЗБЛОКИРОВКИ | A9 | |
||
| 38 | 636502-00 | 1 | ПРУЖИНА | A9 | |
||
| 39 | 641929-00 | 1 | КРЫШКА | A9 | |
||
| 40 | 644243-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | D28490-A9 TY1 | A9 | ||
| 40 | 640920-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | D28490-QS TY1 | A9 | ||
| 40 | 644236-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | D28490-LX TY1 | A9 | ||
| 40 | 644235-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | D28490-GB TY1 | A9 | ||
| 41 | 403150-01 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 42 | 401678-05 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 | |
||
| 43 | 609970-00 | 1 | ИЗОЛИРУЮЩАЯ ВТУЛКА | A9 | |
||
| 44 | 630553-00 | 1 | КОЛПАЧОК | A9 | |
||
| 45 | 638328-00 | 1 | ПРУЖИНА | A9 | |
||
| 46 | 635908-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 47 | 634589-00 | 1 | ШТИФТ | A9 | |
||
| 48 | 750831 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 49 | 499852-00 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |||
| 52 | 640591-00 | 2 | ШАЙБА | A9 | |
||
| 53 | 330045-67 | 2 | ВИНТ | A9 | |
||
| 60 | 635261-00 | 1 | РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ | A9 | |
||
| 61 | 627378-00 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |||
| 62 | 330024-23 | 1 | ВИНТ | M8x1.25x30 | A9 | |
|
| 63 | 651858-01 | 1 | БОКОВАЯ РУЧКА | A9 | |
||
| 70 | 612273-00 | 2 | КЛЕММА | A9 | |
||
| 71 | 610057-00 | 2 | КЛЕММА | A9 | |
||
| 73 | 53650-00 | 1 | КЛЕММА | A9 | |
||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | A9 | |
|
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | A9 | |
