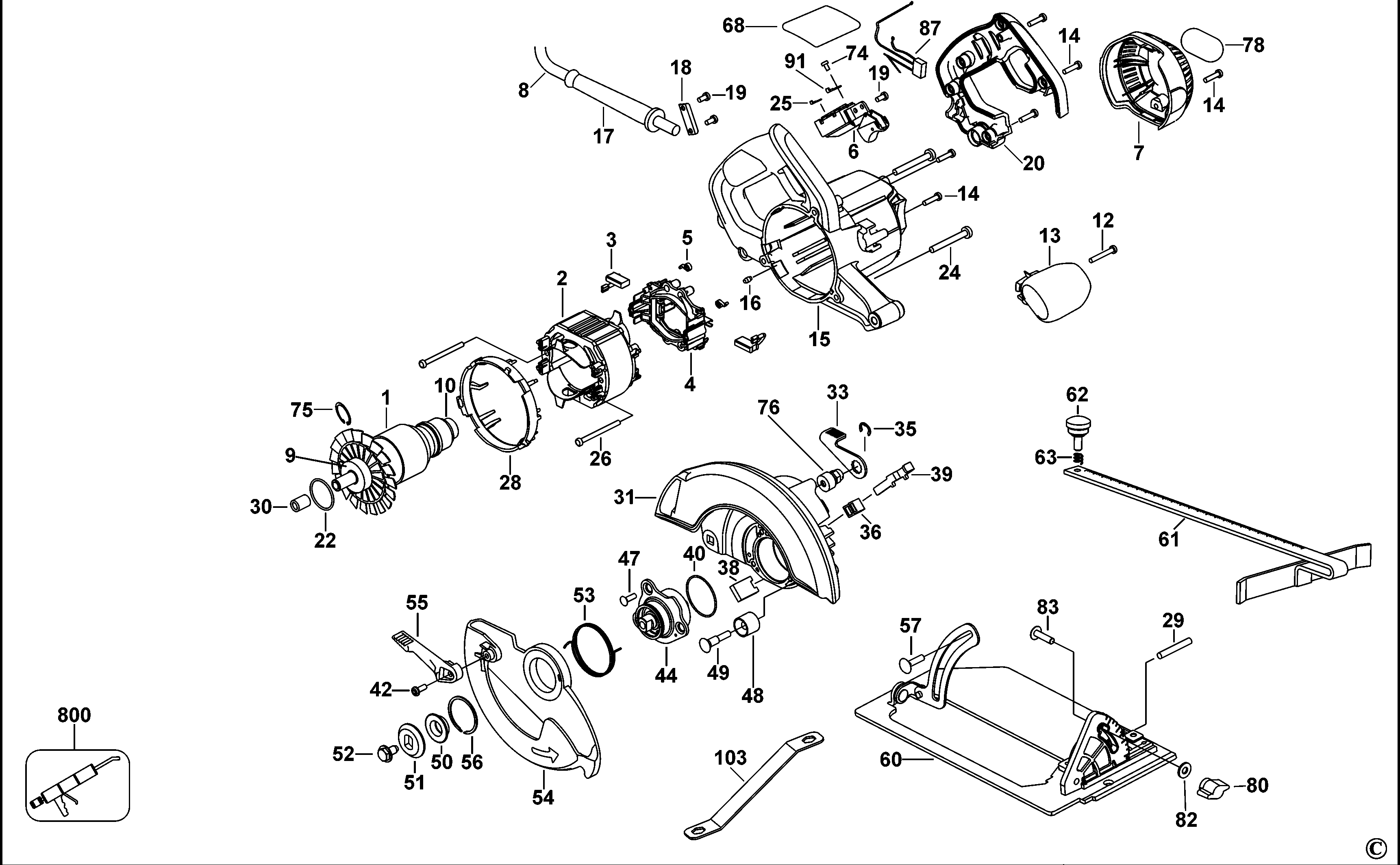

DW366 ДИСКОВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 389530-05 | 1 | ARMATURE 240V | RU |  |
||
| 2 | N030505 | 1 | СТАТОР В СБОРЕ | RU |  |
||
| 3 | N032830 | 2 | ЩЁТКА С ПРОВОДОМ | RU | |
||
| 4 | N065058 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | RU | |
||
| 5 | 398943-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | RU | |
||
| 6 | 389524-00 | 1 | ВЫКЛЮЧАТЕЛЬ | RU | |
||
| 7 | 389510-00 | 1 | ТОРЦЕВАЯ КРЫШКА | RU | |
||
| 8 | N113379 | 1 | КОМПЛЕКТ ПРОВОДОВ | RU | RU | |
|
| 9 | 605040-27 | 1 | ПОДШИПНИК | RU | |
||
| 10 | 330003-60 | 1 | ПОДШИПНИК | RU | |
||
| 12 | 330019-15 | 1 | ВИНТ | RU | |
||
| 13 | 389553-00 | 1 | HANDLE | RU | |
||
| 14 | 330019-13 | 9 | ВИНТ | M4X19 T20 | RU | |
|
| 15 | 389511-01 | 1 | КОРПУС СТАТОРА | RU | |||
| 16 | 145312-00 | 1 | ПРОБКА | RU | |
||
| 17 | 330005-02 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 18 | 381065-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |||
| 19 | 330019-10 | 3 | ВИНТ | RU | |
||
| 20 | 389519-01 | 1 | КРЫШКА РУЧКИ | RU | |||
| 22 | 701297-00 | 1 | УПЛОТНЕНИЕ | RU | |
||
| 24 | 330045-21 | 3 | ВИНТ | RU | |
||
| 25 | 053650-00 | 2 | КЛЕММА | RU | |||
| 26 | 330019-30 | 2 | ВИНТ | RU | |
||
| 28 | 389507-00 | 1 | ОТРАЖАТЕЛЬ | RU | |||
| 29 | 389562-00 | 1 | ШТИФТ | RU | |
||
| 30 | 330004-06 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | RU | |
||
| 31 | N036345 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | RU | |
||
| 33 | 145347-00 | 1 | РЫЧАГ | RU | |
||
| 35 | 152211-00 | 1 | КОЛЬЦО | RU | |
||
| 36 | 389506-00 | 1 | ПРУЖИНА | RU | |||
| 38 | 389563-00 | 1 | УПЛОТНЕНИЕ | RU | |||
| 39 | 612472-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | RU | |||
| 40 | 647099-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 42 | 98094-13 | 1 | ВИНТ | RU | |
||
| 44 | 648222-01SV | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | RU | |
||
| 47 | 647098-00 | 1 | ВИНТ | RU | |
||
| 48 | 381066-00 | 1 | УПОР | RU | |
||
| 49 | 381075-00 | 1 | ВИНТ | RU | |||
| 50 | 389504-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | RU | |
||
| 51 | 145343-01 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | RU | |
||
| 52 | 145344-00 | 1 | ВИНТ | RU | |
||
| 53 | 389501-01 | 1 | ПРУЖИНА | RU | |||
| 54 | N025950 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | RU | |||
| 55 | 389572-00 | 1 | РЫЧАГ | RU | |||
| 56 | 388496-03 | 1 | КОЛЬЦО | RU | |
||
| 57 | 098128-90 | 1 | ВАГОННЫЙ БОЛТ | RU | |
||
| 60 | N035992 | 1 | БАШМАК В СБОРЕ | RU | |
||
| 61 | N074939 | 1 | НАПРАВЛЯЮЩАЯ | RU | |
||
| 62 | N287119 | 1 | ВИНТ | RU | |
||
| 63 | 058287-00 | 1 | ПРУЖИНА | RU | |
||
| 68 | N437247 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | RU | LIRU | RU | |
| 74 | 384127-01 | 4 | ВИНТ | RU | |
||
| 75 | 144803-00 | 1 | СТОПОРНОЕ КОЛЬЦО | RU | |
||
| 76 | 610744-00 | 1 | ГАЙКА | RU | |||
| 78 | 389549-00 | 1 | ЭТИКЕТКА | RU | |||
| 80 | 638063-00 | 1 | РУЧКА | RU | |
||
| 82 | 657027-00 | 1 | ШАЙБА | RU | |
||
| 83 | N038133 | 1 | БОЛТ | RU | |
||
| 87 | N448254 | 1 | КОНДЕНСАТОР | RU | |
||
| 91 | 395716-00 | 2 | КЛЕММА | RU | |
||
| 103 | N035355 | 1 | ГАЕЧНЫЙ КЛЮЧ | RU | |
||
| 800 | 429698-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | BD-L 2 | RU | |
