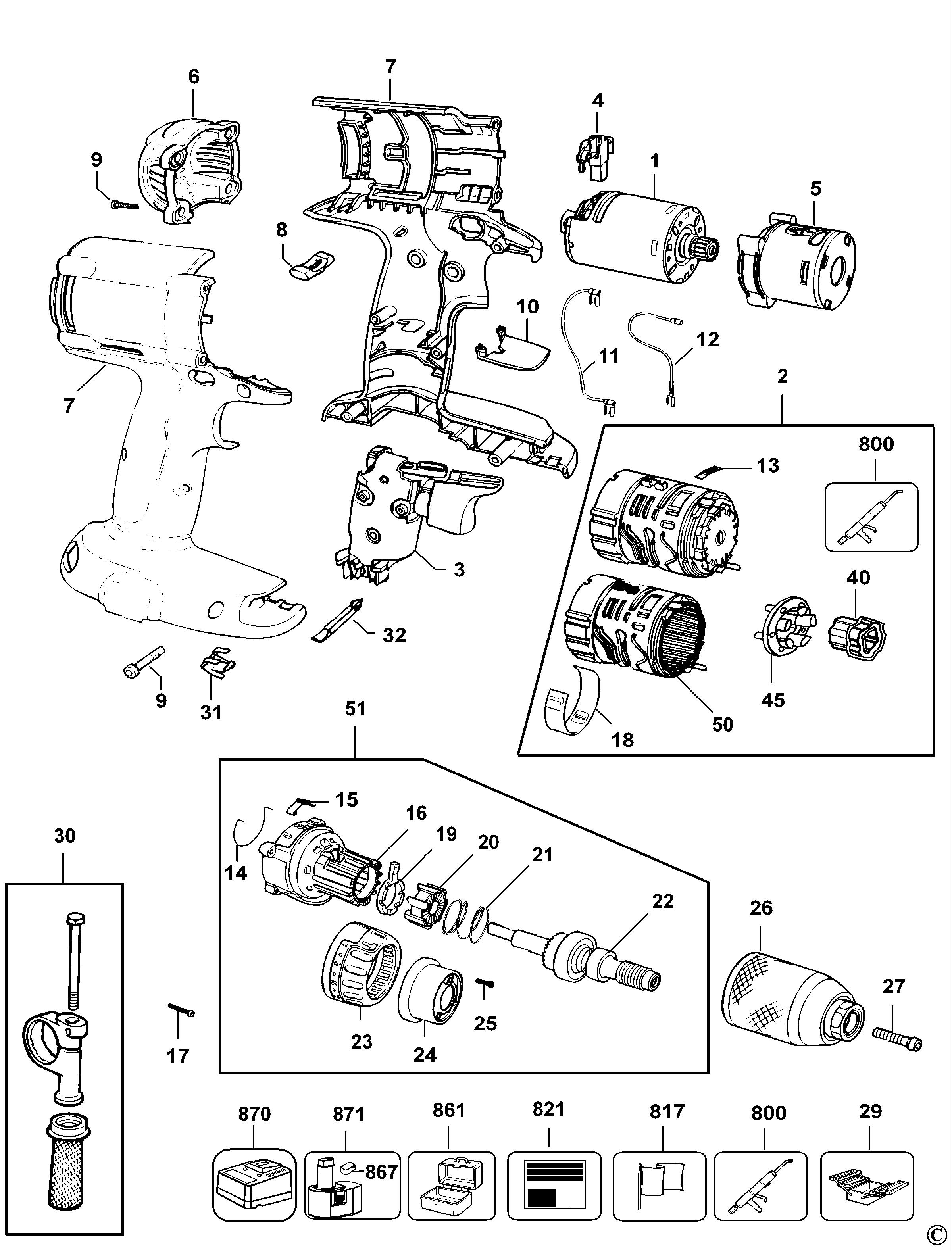

DC988K КОМБИНИРОВАННОЕ УСТРОЙСТВО Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 396505-22SV | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕДУЩАЯ ШЕСТЕРНЯ | A9 |  |
||
| 2 | 397892-05SV | 1 | РЕДУКТОР В СБОРЕ | Inc 13-18-40-45-50 | A9 | ||
| 3 | 152274-22 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |||
| 4 | 493511-00 | 1 | ПАРА ЩЁТОК | A9 |  |
||
| 5 | 626494-00 | 1 | АДАПТЕР | A9 | |||
| 6 | 620747-00 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |||
| 7 | 657819-00 | 1 | КОРПУС В КОМПЛЕКТЕ | A9 | |||
| 7 | 620711-02 | 1 | КОРПУС В КОМПЛЕКТЕ | A9 | |||
| 8 | 628741-00 | 1 | РЫЧАГ | A9 | |
||
| 9 | 682211-00 | 9 | ВИНТ | A9 | |
||
| 10 | 603529-00 | 1 | НАПРАВЛЯЮЩАЯ | A9 | |
||
| 11 | 630598-00 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |
||
| 12 | 630599-00 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |
||
| 13 | 608060-00 | 1 | СТОПОР | A9 | |
||
| 14 | 399059-00 | 1 | ПРУЖИНА | A9 | |||
| 15 | 395460-00 | 1 | НАПРАВЛЯЮЩАЯ ПРУЖИНЫ | A9 | |
||
| 16 | 613767-01 | 1 | КОРПУС РЕДУКТОРА | A9 | |
||
| 17 | 330019-49 | 4 | ВИНТ | A9 | |||
| 18 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | A9 | |||
| 19 | 394545-00 | 1 | КУЛАЧОК | A9 | |||
| 20 | 394542-00 | 1 | ХРАПОВОЙ МЕХАНИЗМ, ФИКСИРОВАННАЯ ЧАСТЬ | A9 | |
||
| 21 | 394546-00 | 1 | ПРУЖИНА | A9 | |||
| 22 | 611904-00SV | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |||
| 22 | 611904-00SV | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |||
| 23 | 604643-00 | 1 | ФЛАНЕЦ | A9 | |
||
| 24 | 609133-00 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 25 | 330019-00 | 3 | ВИНТ | M3x16 T10 PLASTITE | A9 | |
|
| 26 | N196034 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | metal Chuck | A9 | |
|
| 27 | 605256-02 | 1 | ВИНТ | A9 | |
||
| 29 | 559697-99 | 1 | СПЕЦИНСТРУМЕНТ INSERT | A9 | |||
| 29 | 559661-99 | 1 | СПЕЦИНСТРУМЕНТ CHUCK REMOVAL JIG | A9 | |
||
| 30 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 31 | 148354-03 | 2 | ДЕРЖАТЕЛЬ | A9 | |
||
| 32 | 607918-41 | 1 | ОТВЁРТКА СО СМЕННЫМИ НАКОНЕЧНИКАМИ | A9 | |
||
| 40 | 394532-00 | 1 | УДАРНЫЙ УЗЕЛ | A9 | |
||
| 45 | 397302-00 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 50 | 612266-00 | 1 | КОРПУС | A9 | |||
| 51 | 399102-01SV | 1 | КОМБИНИРОВАННЫЙ МОДУЛЬ | A9 | |||
| 800 | 808386-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | MOLYKOTE G68 100GMS | A9 | |
|
| 817 | 395657-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 821 | 641719-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 821 | 645166-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 861 | 398902-00 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |||
| 867 | 608522-00 | 1 | ЗАЩИТНЫЙ КОЛПАЧОК | A9 | |||
| 870 | DC9310-XE | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | Li-Ion | A9 | ||
| 870 | DE9116 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | Ni-Cad - NiMH - 1 hr | A9 | ||
| 871 | 389795-23 | 1 | BATTERY 18V - 2.4AH | DC9096 18 V NICD | DC988KA | A9 |
