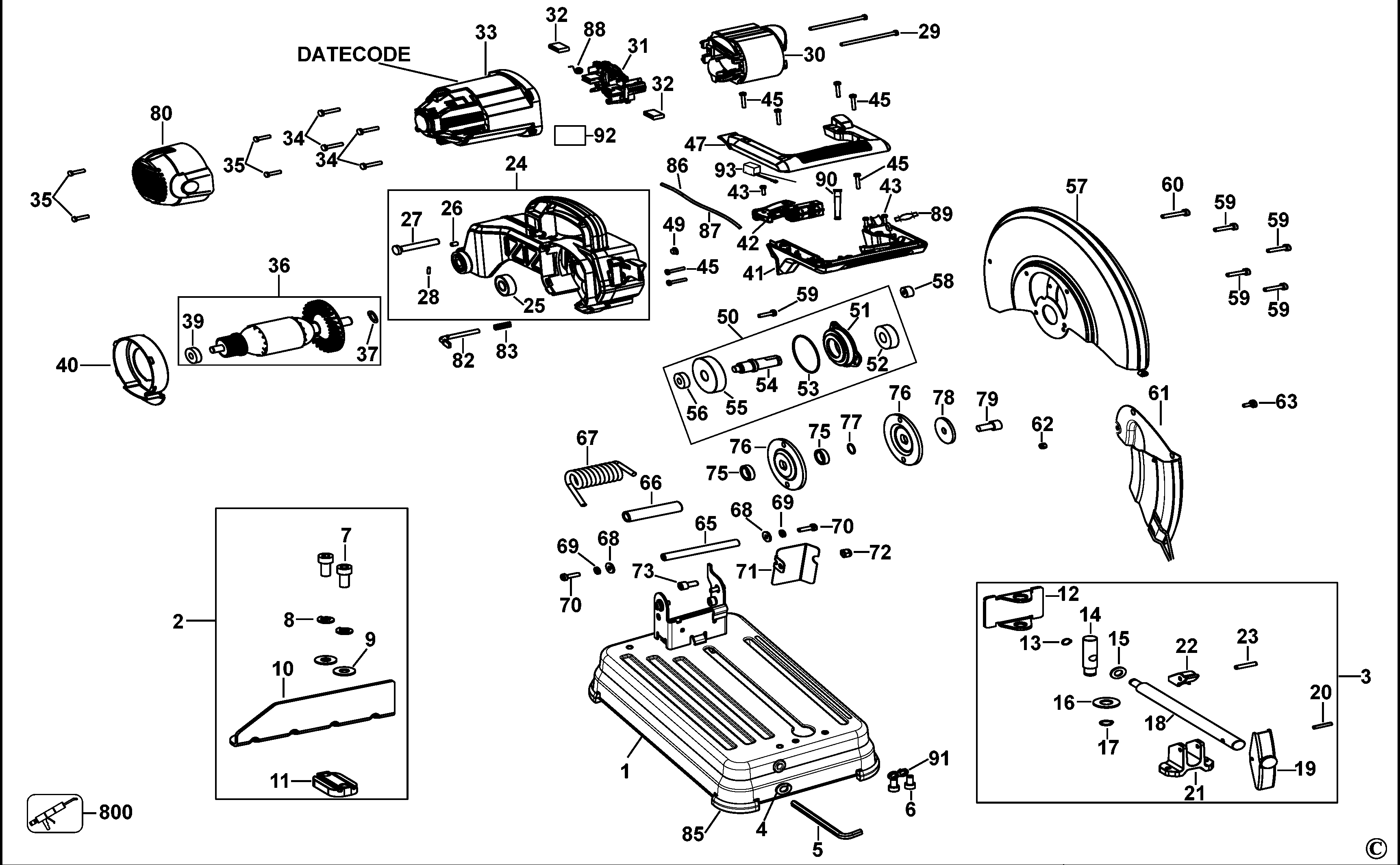

D28730 ОТРЕЗНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N537855 | 1 | ОСНОВА | KS |  |
||
| 2 | N600074 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KS |  |
||
| 3 | N600076 | 1 | ВИНТ ТИСКОВ В СБОРЕ | KS | |
||
| 4 | 386765-00 | 1 | ПАТРОН | KS | |
||
| 5 | 384717-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | KS | |
||
| 6 | 098123-16 | 2 | ВИНТ | KS | |
||
| 7 | 383450-00 | 2 | ВИНТ | KS | |
||
| 8 | N468716 | 2 | СТОПОРНАЯ ШАЙБА | M10 | KS | |
|
| 9 | 323753-18 | 1 | ШАЙБА | KS | |
||
| 10 | N583562 | 1 | НАПРАВЛЯЮЩАЯ | KS | |
||
| 11 | N462688 | 1 | МОНТАЖНЫЙ КРОНШТЕЙН | KS | |
||
| 12 | N574509 | 1 | ГУБКА ТИСКОВ | KS | |
||
| 13 | 383169-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 14 | N447547 | 1 | ШТИФТ | KS | |
||
| 15 | 384365-00 | 1 | ШАЙБА | KS | |
||
| 16 | 607592-00 | 1 | ШАЙБА | KS | |
||
| 17 | 144803-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 18 | N447550 | 1 | СТЕРЖЕНЬ | KS | |
||
| 19 | 912020-00 | 1 | ФИКСИРУЮЩАЯ РУКОЯТКА | KS | |
||
| 20 | N127232 | 1 | ШТИФТ | KS | |
||
| 21 | N449677 | 1 | КРЕПЛЕНИЕ | KS | |
||
| 22 | N447568 | 1 | ЗАМОК | KS | |
||
| 23 | 562254-00 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | KS | |||
| 24 | N600158 | 1 | ЗАЩИТНЫЙ РЫЧАГ | KS | |
||
| 25 | 605040-27 | 1 | ПОДШИПНИК | KS | |
||
| 26 | 623092-00 | 1 | ПРОБКА | RUBBER | KS | |
|
| 27 | 621104-00 | 1 | ШТИФТ | LOCK DOWN | KS | |
|
| 28 | 330036-00 | 1 | ШТИФТ | KS | |
||
| 29 | 330019-33 | 2 | ВИНТ | KS | |
||
| 30 | N500154 | 1 | СТАТОР 230В | KS | |
||
| 31 | 385582-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | KS | |
||
| 32 | N505712 | 1 | ПАРА ЩЁТОК 230В В СБОРЕ | KS | |
||
| 33 | 383151-00 | 1 | КОРПУС СТАТОРА В СБОРЕ | KS | |
||
| 34 | 330045-16 | 4 | ВИНТ | KS | |
||
| 35 | 330019-13 | 4 | ВИНТ | M4X19 T20 | KS | |
|
| 36 | N498636 | 1 | ЯКОРЬ В СБОРЕ | KS | |
||
| 37 | 144803-00 | 2 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 39 | 330003-17 | 1 | ПОДШИПНИК | KS | |
||
| 40 | N484130 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KS | |
||
| 41 | 618290-01 | 1 | СОСТАВНАЯ ЧАСТЬ РУЧКИ | KS | |
||
| 42 | N482564 | 1 | ВЫКЛЮЧАТЕЛЬ | KS | |
||
| 43 | 330019-02 | 3 | ВИНТ | KS | |
||
| 45 | 330019-14 | 7 | ВИНТ | KS | |
||
| 47 | 618291-00 | 1 | КРЫШКА РУЧКИ | KS | |
||
| 49 | N467523 | 1 | РЕЗИНОВАЯ ПОДУШКА | KS | |
||
| 50 | N601605 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | KS | |
||
| 51 | N612822 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KS | |
||
| 52 | 605040-31 | 1 | ПОДШИПНИК | KS | |
||
| 53 | 099180-46 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 54 | N447579 | 1 | ШПИНДЕЛЬ | KS | |
||
| 55 | 621078-00 | 1 | ШЕСТЕРНЯ | KS | |
||
| 56 | 605040-52 | 1 | ПОДШИПНИК | KS | |
||
| 57 | 639967-00 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | KS | |
||
| 58 | 629619-00 | 1 | ПРОСТАВКА | KS | |
||
| 59 | 330045-15 | 5 | ВИНТ | KS | |
||
| 60 | 330045-16 | 1 | ВИНТ | KS | |
||
| 61 | N615902 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | KS | |
||
| 62 | 330021-02 | 1 | ГАЙКА | KS | |
||
| 63 | 384844-00 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | KS | |
||
| 65 | N388906 | 1 | ОСЬ ШАРНИРА | KS | |
||
| 66 | N467337 | 1 | НАПРАВЛЯЮЩАЯ ПРУЖИНЫ | KS | |
||
| 67 | N447533 | 1 | ТОРСИОННАЯ ПРУЖИНА | KS | |
||
| 68 | 330016-18 | 2 | ШАЙБА | KS | |
||
| 69 | 098197-10 | 2 | СТОПОРНАЯ ШАЙБА | KS | |
||
| 70 | 153778-01 | 2 | ВИНТ | KS | |
||
| 71 | N449087 | 1 | ДЕФЛЕКТОР | KS | |
||
| 72 | 330021-02 | 1 | ГАЙКА | KS | |
||
| 73 | 098123-16 | 1 | ВИНТ | KS | |
||
| 75 | N447525 | 2 | ВТУЛКА | KS | |
||
| 76 | N447529 | 2 | ЗАЖИМНАЯ ШАЙБА | KS | |
||
| 77 | N447530 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 78 | 383246-01 | 1 | СПЕЦИАЛЬНАЯ ШАЙБА | KS | |
||
| 79 | 383286-00 | 1 | ВИНТ | KS | |
||
| 80 | 392284-00 | 1 | ТОРЦЕВАЯ КРЫШКА | KS | |
||
| 82 | 621087-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | KS | |
||
| 83 | 621088-00 | 1 | ПРУЖИНА | KS | |
||
| 85 | N537857 | 4 | НОЖКА | KS | |
||
| 86 | N457282 | 1 | ВЫВОДНОЙ ПРОВОД | BLACK | KS | |
|
| 87 | N457283 | 1 | ВЫВОДНОЙ ПРОВОД | WHITE | KS | |
|
| 88 | 384612-00 | 2 | ПРУЖИНА | KS | |
||
| 89 | 386540-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KS | |
||
| 90 | N579258 | 1 | КОМПЛЕКТ ПРОВОДОВ | EURO | KS | |
|
| 91 | 098197-09 | 2 | ШАЙБА | KS | |
||
| 92 | N584683 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KS | KS | |
|
| 93 | N587633 | 1 | КОНДЕНСАТОР | KS | |
||
| 800 | 5140061-28 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KS | |
