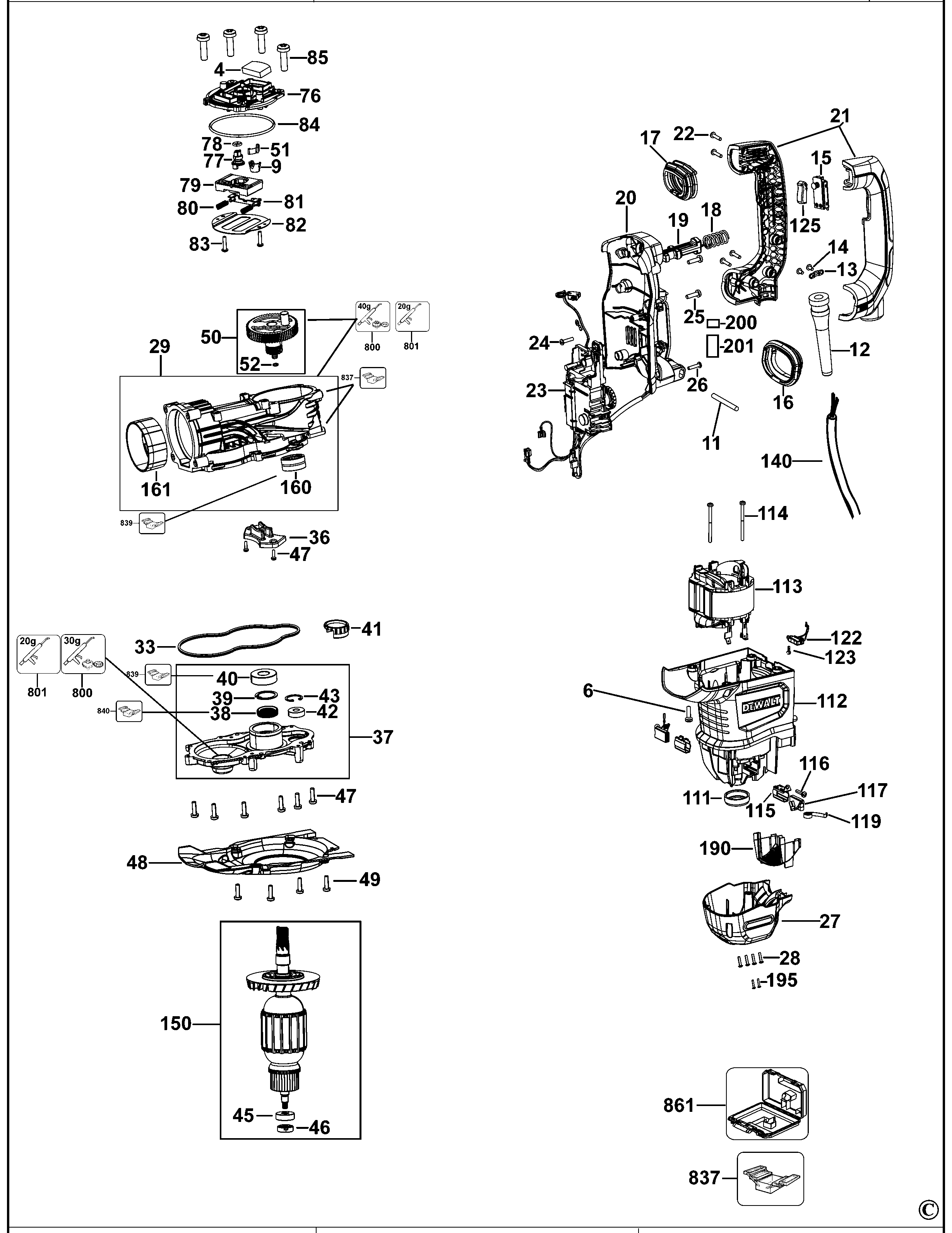

D25892 ОТБОЙНЫЙ МОЛОТОК Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 2 | N402325 | 1 | ЛЕВ. СТОРОНА | YELLOW | KS |  |
|
| 3 | N402326 | 1 | ПР. СТОРОНА | YELLOW | KS | |
|
| 4 | N481045 | 1 | ВОЙЛОК | KS |  |
||
| 5 | N513722 | 1 | ВЕРХНЯЯ КРЫШКА | CHIPPER BLACK | KS | |
|
| 6 | N548557 | 8 | ВИНТ | KS | |
||
| 7 | N463694 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | KS | |
||
| 8 | 330065-08 | 1 | ВИНТ | M4x18 T20 | KS | |
|
| 9 | N607940 | 1 | КОЛПАЧОК | KS | |
||
| 11 | N453525 | 1 | ШТИФТ | KS | |
||
| 12 | 323091-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KS | |
||
| 13 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KS | |
||
| 14 | 330065-05 | 2 | ВИНТ | KS | |
||
| 15 | N467531 | 1 | ВЫКЛЮЧАТЕЛЬ | KS | |
||
| 16 | N453629 | 1 | СИЛЬФОН | KS | |
||
| 17 | N453630 | 1 | СИЛЬФОН | KS | |
||
| 18 | N501559 | 1 | ПРУЖИНА | KS | |
||
| 19 | N152623 | 1 | ОГРАНИЧИТЕЛЬ | KS | |
||
| 20 | N528838 | 1 | ПАНЕЛЬ ЗАДНЯЯ | NO LED | KS | |
|
| 21 | N580497 | 1 | КОРПУС В КОМПЛЕКТЕ | NON LOCK ON | KS | |
|
| 22 | 330065-08 | 6 | ВИНТ | M4x18 T20 | KS | |
|
| 23 | N592365 | 1 | МОДУЛЬ УПРАВЛЕНИЯ В СБОРЕ | B5 | KS | |
|
| 24 | 330065-08 | 1 | ВИНТ | M4x18 T20 | KS | |
|
| 25 | N548557 | 4 | ВИНТ | KS | |
||
| 26 | 330065-08 | 2 | ВИНТ | M4x18 T20 | KS | |
|
| 27 | N389340 | 1 | ТОРЦЕВАЯ КРЫШКА | KS | |
||
| 28 | 330065-08 | 4 | ВИНТ | M4x18 T20 | KS | |
|
| 29 | N850599 | 1 | КОЖУХ В СБОРЕ | 10KG CHIPPER TYP2 | KS | |
|
| 33 | N447147 | 1 | УПЛОТНЕНИЕ | KS | |
||
| 36 | N783357 | 1 | ЗАЖИМ | KS | |
||
| 37 | N851025 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | KS | |
||
| 38 | N422626 | 1 | УПЛОТНЕНИЕ | KS | |
||
| 39 | 488147-01 | 1 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 40 | 330003-13 | 1 | ПОДШИПНИК | KS | |
||
| 41 | N537281 | 1 | ПРОСТАВКА | KS | |
||
| 42 | 330003-60 | 1 | ПОДШИПНИК | KS | |
||
| 43 | N362699 | 1 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 45 | 330003-60 | 1 | ПОДШИПНИК | KS | |
||
| 46 | N466979 | 1 | МАГНИТ | KS | |
||
| 47 | N548557 | 8 | ВИНТ | KS | |
||
| 48 | N405298 | 1 | ОТРАЖАТЕЛЬ | KS | |
||
| 49 | N548557 | 4 | ВИНТ | KS | |
||
| 50 | N580511 | 1 | КОЛЕНЧАТЫЙ ВАЛ | KS | |
||
| 51 | N520790 | 1 | СТОПОР | KS | |
||
| 52 | N537973 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 53 | N662675 | 1 | ШАТУН | 10KG | KS | |
|
| 54 | N431764 | 1 | ПОРШЕНЬ | KS | |
||
| 55 | N026610 | 1 | ШТИФТ | KS | |
||
| 56 | N439990 | 1 | ПОРШНЕВОЕ КОЛЬЦО | KS | |
||
| 57 | 487296-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 58 | N851029 | 1 | ЦИЛИНДР В СБОРЕ | KS | |
||
| 59 | N587667 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 60 | N580521 | 1 | ПЛУНЖЕР В СБОРЕ | KS | |
||
| 61 | 487296-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 62 | N400498 | 1 | ВТУЛКА | KS | |
||
| 63 | N560441 | 1 | ВЫКЛЮЧАТЕЛЬ | KS | |
||
| 64 | N476023 | 1 | АМОРТИЗАТОР | KS | |
||
| 65 | N515559 | 1 | АМОРТИЗАТОР | KS | |
||
| 66 | N389693 | 1 | ШАЙБА | KS | |
||
| 67 | N580522 | 1 | ШПИНДЕЛЬ | KS | |
||
| 68 | N580524 | 1 | ШПИНДЕЛЬ | KS | |
||
| 69 | N548304 | 5 | ШТИФТ | KS | |
||
| 70 | N475966 | 1 | КОЛЬЦО | KS | |
||
| 71 | N514255 | 1 | АМОРТИЗАТОР | KS | |
||
| 72 | N392234 | 1 | ШАЙБА | KS | |
||
| 73 | N580525 | 1 | БОЁК | KS | |
||
| 74 | N594490 | 1 | УПЛОТНЕНИЕ | KS | |
||
| 75 | N432561 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 76 | N409943 | 1 | КРЫШКА | KS | |
||
| 77 | N504016 | 1 | ЭКСЦЕНТРИК | KS | |
||
| 78 | N515556 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 79 | N410143 | 1 | ПОЛЗУН | KS | |
||
| 80 | N520791 | 2 | ПРУЖИНА | KS | |
||
| 81 | N410898 | 1 | РАЗЪЁМ | KS | |
||
| 82 | N427022 | 1 | ПЛАСТИНА | KS | |
||
| 83 | 330065-08 | 2 | ВИНТ | M4x18 T20 | KS | |
|
| 84 | N455140 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KS | |
||
| 85 | N548557 | 4 | ВИНТ | KS | |
||
| 86 | N481044 | 1 | ПОЛЗУН | KS | |
||
| 88 | N580533 | 1 | ВТУЛКА | KS | |
||
| 89 | N497938 | 1 | ПРУЖИНА | KS | |
||
| 90 | N580535 | 1 | ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА | KS | |
||
| 93 | N392582 | 1 | УПЛОТНЕНИЕ | KS | |
||
| 94 | N181847 | 1 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 95 | N416527 | 1 | КРЫШКА | KS | |
||
| 96 | N431324 | 1 | ПРОКЛАДКА | KS | |
||
| 97 | N420195 | 1 | ВТУЛКА | KS | |
||
| 98 | 949886-32 | 4 | ВИНТ | KS | |
||
| 99 | N516486 | 1 | НАПРАВЛЯЮЩАЯ | KS | |
||
| 100 | N520784 | 1 | ПРУЖИНА | KS | |
||
| 101 | N520782 | 1 | ПРУЖИНА | KS | |
||
| 102 | N408040 | 1 | ВТУЛКА | KS | |
||
| 103 | N511836 | 2 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | KS | |
||
| 104 | N511805 | 1 | АМОРТИЗАТОР | KS | |
||
| 105 | N511834 | 1 | ВТУЛКА | KS | |
||
| 106 | N468816 | 1 | ВТУЛКА | KS | |
||
| 107 | 487244-00 | 1 | РЕЗИНА | KS | |
||
| 108 | N516487 | 1 | ШАЙБА | KS | |
||
| 109 | N522784 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KS | |
||
| 110 | 487238-01 | 1 | УПЛОТНЕНИЕ | KS | |
||
| 111 | N449094 | 1 | КРЫШКА ПОДШИПНИКА | KS | |
||
| 112 | N580536 | 1 | КОЖУХ ДВИГАТЕЛЯ | KS | |
||
| 113 | N580537 | 1 | СТАТОР 230В | KS | |
||
| 114 | 330019-30 | 2 | ВИНТ | KS | |
||
| 115 | N425665 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KS | |
||
| 116 | 330065-08 | 2 | ВИНТ | M4x18 T20 | KS | |
|
| 117 | N581443 | 1 | ПАРА ЩЁТОК 230В | KS | |
||
| 119 | N523745 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KS | |
||
| 122 | N448156 | 1 | КАТУШКА | KS | |
||
| 123 | N086775 | 1 | ВИНТ | KS | |
||
| 125 | 488065-01 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | KS | |
||
| 136 | N580512 | 1 | ПОРШЕНЬ В СБОРЕ | KS | |
||
| 140 | 1005752-00 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | KS | |
|
| 150 | N580509 | 1 | ЯКОРЬ 230В | KS | |
||
| 160 | N408073 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KS | |
||
| 161 | N408081 | 1 | ВТУЛКА | KS | |
||
| 165 | N578605 | 1 | ВОЙЛОК | KS | |
||
| 190 | N602345 | 1 | КРЫШКА | KS | |
||
| 195 | 90611830 | 2 | ВИНТ | KS | |
||
| 200 | N551374 | 1 | ЭТИКЕТКА | PERFORM AND PROTECT | KS | |
|
| 220 | N536691 | 1 | БОКОВАЯ РУЧКА | KS | |
||
| 221 | 487291-00 | 1 | РУЧКА В СБОРЕ | KS | |
||
| 222 | 479317-00 | 2 | СТОПОРНАЯ ШАЙБА | KS | |
||
| 223 | 479319-00 | 2 | ЗАЖИМНАЯ ГУБКА | KS | |
||
| 224 | 479320-00 | 2 | ЗАЖИМНАЯ ШАЙБА | KS | |
||
| 225 | N470725 | 1 | ЗАЖИМ | KS | |
||
| 226 | 487343-00 | 1 | БОЛТ | KS | |
||
| 227 | N470872 | 1 | ПЕТЛЕВАЯ РУЧКА | KS | |
||
| 300 | N593932 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | 10KG CHIPPER | KS | |
|
| 800 | 578970-06 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 150 Г | KS | |
||
| 801 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KS | |
||
| 837 | 1003973-99 | 1 | СПЕЦИНСТРУМЕНТ SEAL FITTING TOOL | KS | |
||
| 837 | 1003975-99 | 1 | СПЕЦИНСТРУМЕНТ INSERTION TOOL | KS | |
||
| 837 | 1003971-99 | 1 | СПЕЦИНСТРУМЕНТ SEAL FITTING TOOL | KS | |
||
| 837 | 1003974-99 | 1 | СПЕЦИНСТРУМЕНТ SUPPORT JIG | KS | |
||
| 838 | 559651-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | KS | |||
| 838 | 1003976-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | CIRCLIPREMOVE INSERT | KS | |
|
| 839 | 1003979-99 | 1 | СПЕЦИНСТРУМЕНТ BEARING INSERTOR | KS | |
||
| 840 | 1003978-99 | 1 | СПЕЦИНСТРУМЕНТ INSERTION TOOL | KS | |
||
| 841 | 1003977-99 | 1 | СПЕЦИНСТРУМЕНТ PULLER | KS | |
||
| 861 | N508182 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KS | |
