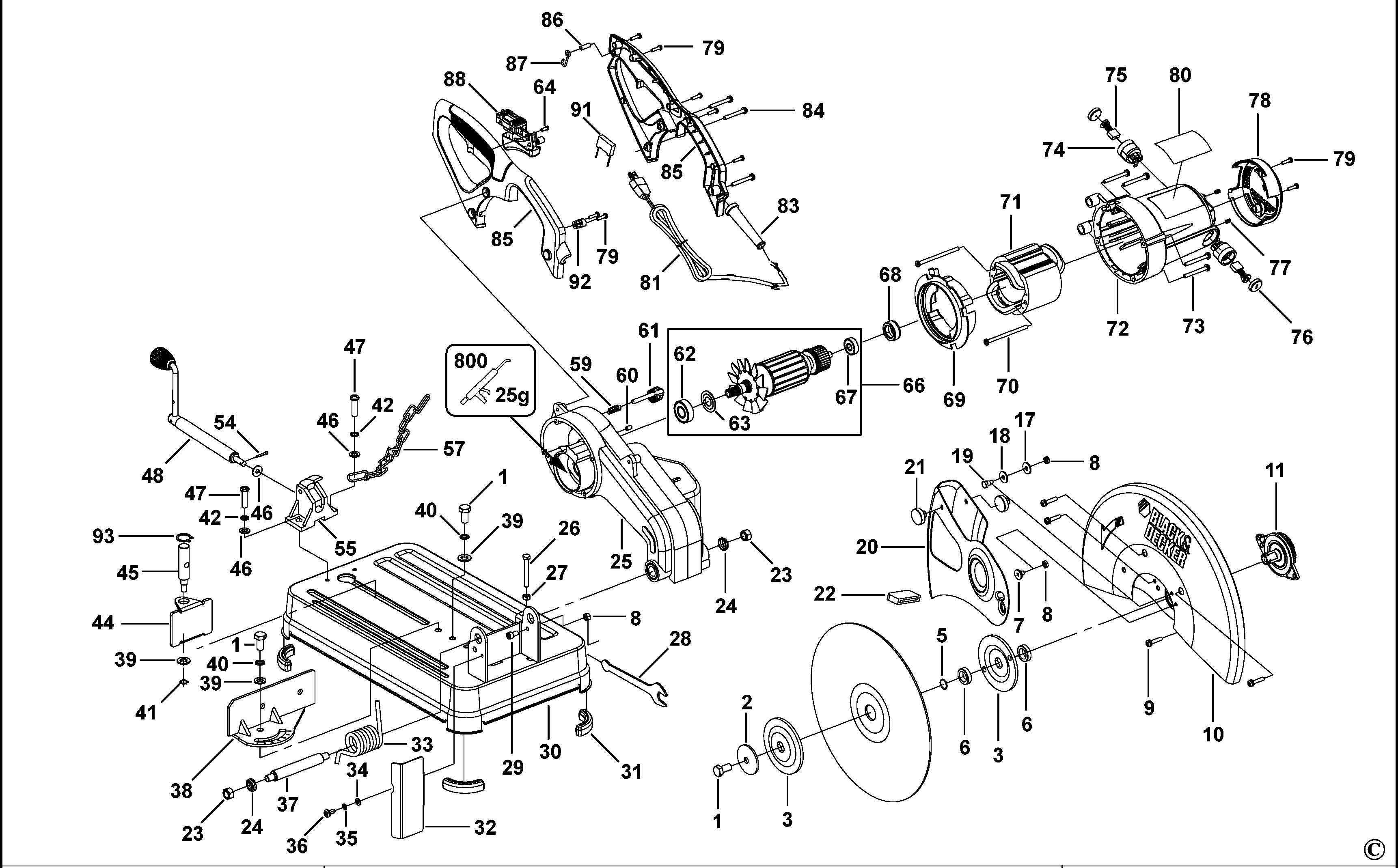

KTM355 ОТРЕЗНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5140062-44 | 3 | БОЛТ | M5X8 | TW |  |
|
| 2 | 5140062-45 | 1 | ФЛАНЕЦ | TW | |||
| 3 | 5140062-46 | 2 | ФЛАНЕЦ | TW | |||
| 5 | 5140062-47 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 6 | 5140062-48 | 2 | ВТУЛКА | TW | |
||
| 7 | 5140062-49 | 1 | ВИНТ | M6X10 | TW |  |
|
| 8 | 5140062-50 | 3 | КОНТРГАЙКА | M6 | TW | |
|
| 9 | 5140062-51 | 4 | ВИНТ | M5X25 | TW | |
|
| 10 | 5140062-52 | 1 | ЗАЩИТНЫЙ КОЖУХ | TW | |||
| 11 | 5140062-53 | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ В СБОРЕ | TW | |
||
| 17 | 5140062-54 | 1 | ШАЙБА | TW | |
||
| 18 | 5140062-55 | 1 | ШАЙБА | Hard Paper | TW | |
|
| 19 | 5140062-56 | 1 | ВИНТ | M6 | TW | |
|
| 20 | 5140062-57 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | Moveable | TW | ||
| 21 | 5140062-58 | 2 | РЕЗИНА | TW | |
||
| 22 | 5140062-59 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | guard | TW | |
|
| 23 | 5140062-60 | 2 | ГАЙКА | M10 | TW | |
|
| 24 | 5140062-61 | 2 | ШАЙБА. КОЛПАЧОК | TW | |||
| 25 | 5140062-62 | 1 | ПОДЪЁМНЫЙ РЫЧАГ | TW | |||
| 26 | 5140062-63 | 3 | БОЛТ | M10X30 | TW | ||
| 27 | 5140062-64 | 1 | ГАЙКА | M10 | TW | ||
| 28 | 5140062-65 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | TW | |||
| 29 | 5140062-66 | 1 | БОЛТ | M6X12 | TW | |
|
| 30 | 5140062-67 | 1 | ОСНОВА | TW | |||
| 31 | 5140062-68 | 4 | НОЖКА | TW | |
||
| 32 | 5140062-69 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | TW | |||
| 33 | 5140062-70 | 1 | ТОРСИОННАЯ ПРУЖИНА | TW | |
||
| 34 | 5140062-71 | 1 | ШАЙБА | TW | |||
| 35 | 5140062-72 | 1 | ПРУЖИННАЯ ШАЙБА | TW | |||
| 36 | 5140062-73 | 1 | ВИНТ | M6X12 | TW | ||
| 37 | 5140062-74 | 1 | ВАЛ | TW | |||
| 38 | 5140062-75 | 1 | НАПРАВЛЯЮЩАЯ | TW | |||
| 39 | 5140062-76 | 3 | ШАЙБА | TW | |
||
| 40 | 5140062-77 | 2 | ПРУЖИННАЯ ШАЙБА | TW | |||
| 41 | 5140062-78 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |||
| 42 | 5140062-79 | 2 | ПРУЖИННАЯ ШАЙБА | TW | |||
| 44 | 5140062-80 | 1 | ЗАЖИМ | TW | |||
| 45 | 5140062-81 | 1 | ВАЛ | TW | |||
| 46 | 5140062-82 | 3 | ШАЙБА | TW | |
||
| 47 | 5140062-83 | 2 | ВИНТ | TW | |||
| 48 | 5140062-84 | 1 | РУЧКА В СБОРЕ | TW | |
||
| 54 | 5140062-85 | 1 | ШТИФТ | 3.2X18 | TW | |
|
| 55 | 5140062-86 | 1 | БЛОКИРУЮЩЕЕ УСТРОЙСТВО | TW | |
||
| 57 | 5140062-87 | 1 | ЦЕПЬ | TW | |||
| 59 | 5140062-88 | 1 | ПРУЖИНА | TW | |||
| 60 | 5140062-89 | 1 | ШТИФТ | TW | |
||
| 61 | 5140062-90 | 1 | СТОПОРНЫЙ ШТИФТ | TW | |||
| 62 | 5140062-91 | 1 | ПОДШИПНИК | TW | |||
| 63 | 5140062-92 | 1 | ШАЙБА | TW | |
||
| 64 | 5140062-93 | 2 | ВИНТ | TW | |
||
| 66 | 5140062-95 | 1 | ЯКОРЬ В СБОРЕ | TW | |
||
| 67 | 5140062-96 | 1 | ПОДШИПНИК | TW | |
||
| 68 | 5140062-97 | 1 | ВТУЛКА ПОДШИПНИКА | TW | |
||
| 69 | 5140062-98 | 1 | ДЕФЛЕКТОР ПЫЛИ | TW | |
||
| 70 | 5140062-99 | 2 | ВИНТ | TW | |||
| 71 | 5140063-01 | 1 | СТАТОР | 120V | TW | |
|
| 72 | 5140063-02 | 1 | КОЖУХ ДВИГАТЕЛЯ | TW | |||
| 73 | 5140063-03 | 4 | ВИНТ | M5X55 | TW | |
|
| 74 | 5140063-04 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | TW | |
||
| 75 | 5140063-06 | 1 | ПАРА ЩЁТОК | 120V | TW | |
|
| 76 | 5140063-07 | 2 | КОЛПАЧОК ЩЁТКИ | TW | |
||
| 77 | 5140063-08 | 2 | ВИНТ | TW | |
||
| 78 | 5140063-09 | 1 | ЗАДНЯЯ КРЫШКА | TW | |
||
| 79 | 5140063-10 | 10 | ВИНТ | TW | |
||
| 80 | 1004441-11 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 81 | 5140063-18 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |
||
| 83 | 5140063-19 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 84 | 5140063-20 | 3 | ВИНТ | M5X40 | TW | |
|
| 85 | 1004441-13 | 1 | РУЧКА В СБОРЕ | TW | |||
| 86 | 5140063-22 | 1 | ШТИФТ | TW | |||
| 87 | 5140063-23 | 1 | КРЮК | TW | |||
| 88 | 1004453-08 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 91 | 5140063-25 | 1 | КОНДЕНСАТОР | TW | |||
| 92 | 5140063-26 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 93 | 5140063-27 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 25g | TW | |
