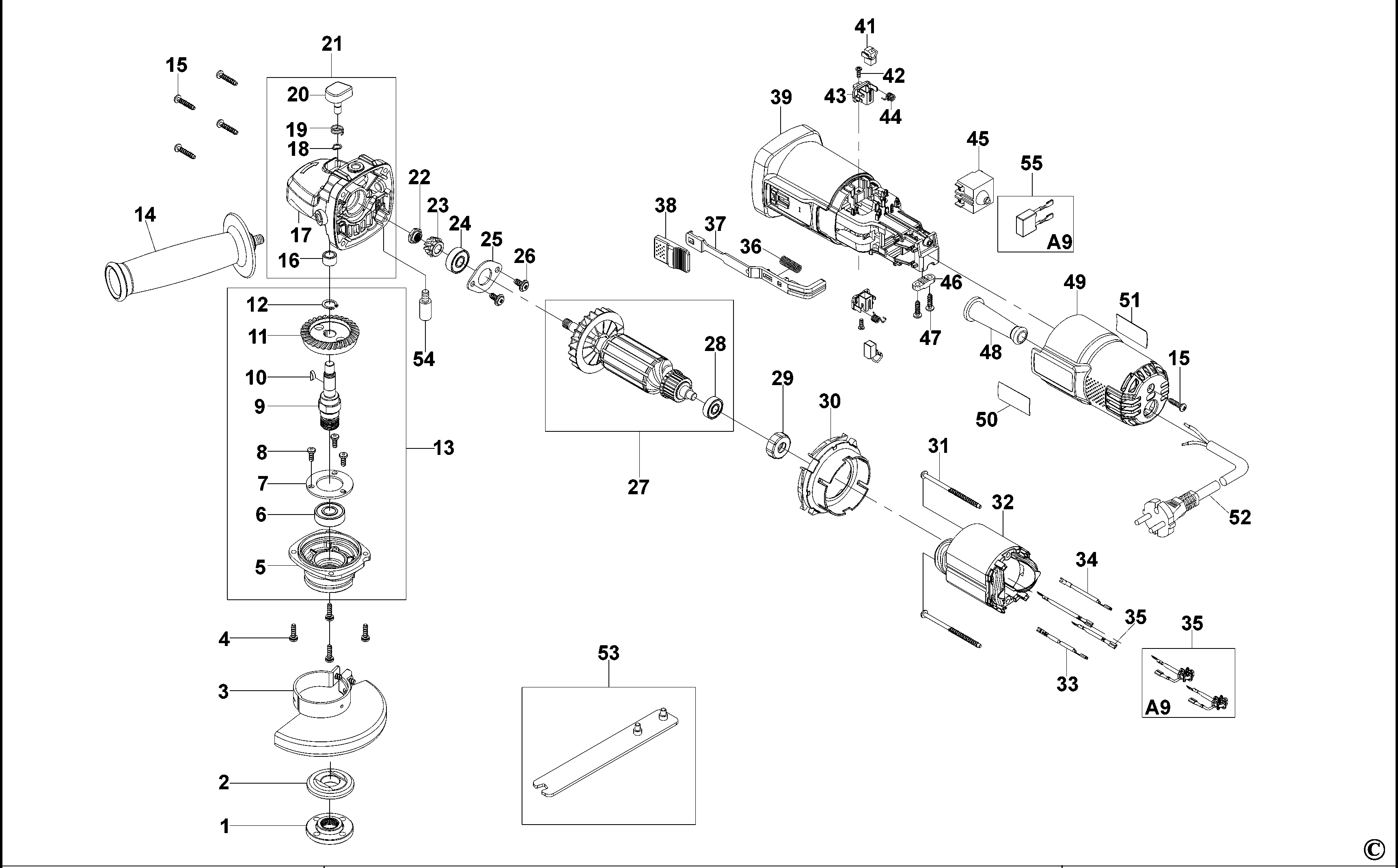

STEL812 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 1004525-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 |  |
||
| 2 | 1004525-02 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 3 | 1004557-12 | 1 | ЗАЩИТНЫЙ КОЖУХ | 100mm | A9 | ||
| 4 | 1004525-06 | 4 | ВИНТ | A9 |  |
||
| 5 | 5140104-14 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 6 | 1004525-08 | 1 | ПОДШИПНИК | 6000 | A9 | ||
| 7 | 1004525-09 | 1 | ПЛОСКАЯ КРЫШКА | A9 | |||
| 8 | 1004525-10 | 3 | ВИНТ | A9 | |||
| 9 | 1004557-18 | 1 | ШПИНДЕЛЬ | <2012 | A9 | ||
| 9 | 90594186 | 1 | ШПИНДЕЛЬ | >2013 wk6 | A9 | ||
| 10 | 1004525-13 | 1 | СЕГМЕНТНАЯ ШПОНКА | A9 | |||
| 11 | 1004525-14 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 12 | 1004525-15 | 1 | СТОПОРНОЕ КОЛЬЦО | <2012 | A9 | ||
| 13 | 1004557-19 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |||
| 13 | 90594187 | 1 | ШПИНДЕЛЬ В СБОРЕ | >2013 wk6 | A9 | ||
| 14 | 569176-00 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 15 | 1004525-18 | 5 | ВИНТ | A9 | |
||
| 16 | 1004525-16 | 1 | САМОСМАЗЫВАЮЩИЙСЯ ПОРИСТЫЙ ПОДШИПНИК | A9 | |||
| 17 | 1004557-20 | 1 | КОРПУС РЕДУКТОРА | A9 | |||
| 18 | 1004525-20 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 19 | 5140040-64 | 1 | ПРУЖИНА | A9 | |
||
| 20 | 1004557-21 | 1 | ЗАЖИМ ШПИНДЕЛЯ | A9 | |||
| 21 | 1004557-22 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 22 | 569175-00 | 1 | ГАЙКА | A9 | |
||
| 23 | 1004525-24 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 24 | 1004525-25 | 1 | ПОДШИПНИК | 608 | A9 | |
|
| 25 | 596407-00 | 1 | ПЛОСКАЯ КРЫШКА | A9 | |
||
| 26 | 596408-00 | 2 | ВИНТ | A9 | |
||
| 27 | 5140104-21 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 28 | 1004525-27 | 1 | ПОДШИПНИК | 607 | A9 | |
|
| 29 | 1004525-28 | 1 | ДЕРЖАТЕЛЬ ПОДШИПНИКА | A9 | |
||
| 30 | 1004569-03 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 31 | 1004569-05 | 2 | ВИНТ | GB 845-ST4.2x58-F-H | A9 | |
|
| 32 | 5140104-25 | 1 | СТАТОР | A9 | |
||
| 33 | 1004569-07 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |
||
| 34 | 1004569-08 | 1 | ПРОВОД | A9 | |
||
| 35 | 569177-00 | 2 | ПРОВОД В СБОРЕ | A9 | |
||
| 36 | 1004525-45 | 1 | ПРУЖИНА | A9 | |
||
| 37 | 1004569-12 | 1 | ЗВЕНО | A9 | |
||
| 38 | 1004557-24 | 1 | КНОПКА | A9 | |
||
| 39 | 1004557-25 | 1 | КОРПУС | A9 | |||
| 41 | 1004557-26 | 1 | ПАРА ЩЁТОК | A9 | |||
| 42 | 1004525-39 | 2 | ВИНТ | A9 | |||
| 43 | 1004525-40 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 44 | 1004525-41 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 45 | 90567379 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 46 | 569195-00 | 1 | ЗАЖИМ КАБЕЛЯ | A9 | |
||
| 47 | 1004525-44 | 2 | ВИНТ | A9 | |
||
| 48 | 569194-00 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | A9 | |
||
| 49 | 1004557-27 | 1 | ЗАДНЯЯ ЧАСТЬ КОЖУХА | A9 | |||
| 50 | 90575371 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |||
| 51 | 90575374 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 51 | 90594188 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | >2013 wk6 | A9 | ||
| 52 | 1004557-28 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 53 | 1004525-57 | 1 | РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ | A9 | |
||
| 54 | 1004525-23 | 1 | ВИНТ | A9 | |
||
| 55 | 1004569-11 | 1 | КОНДЕНСАТОР | A9 | |
