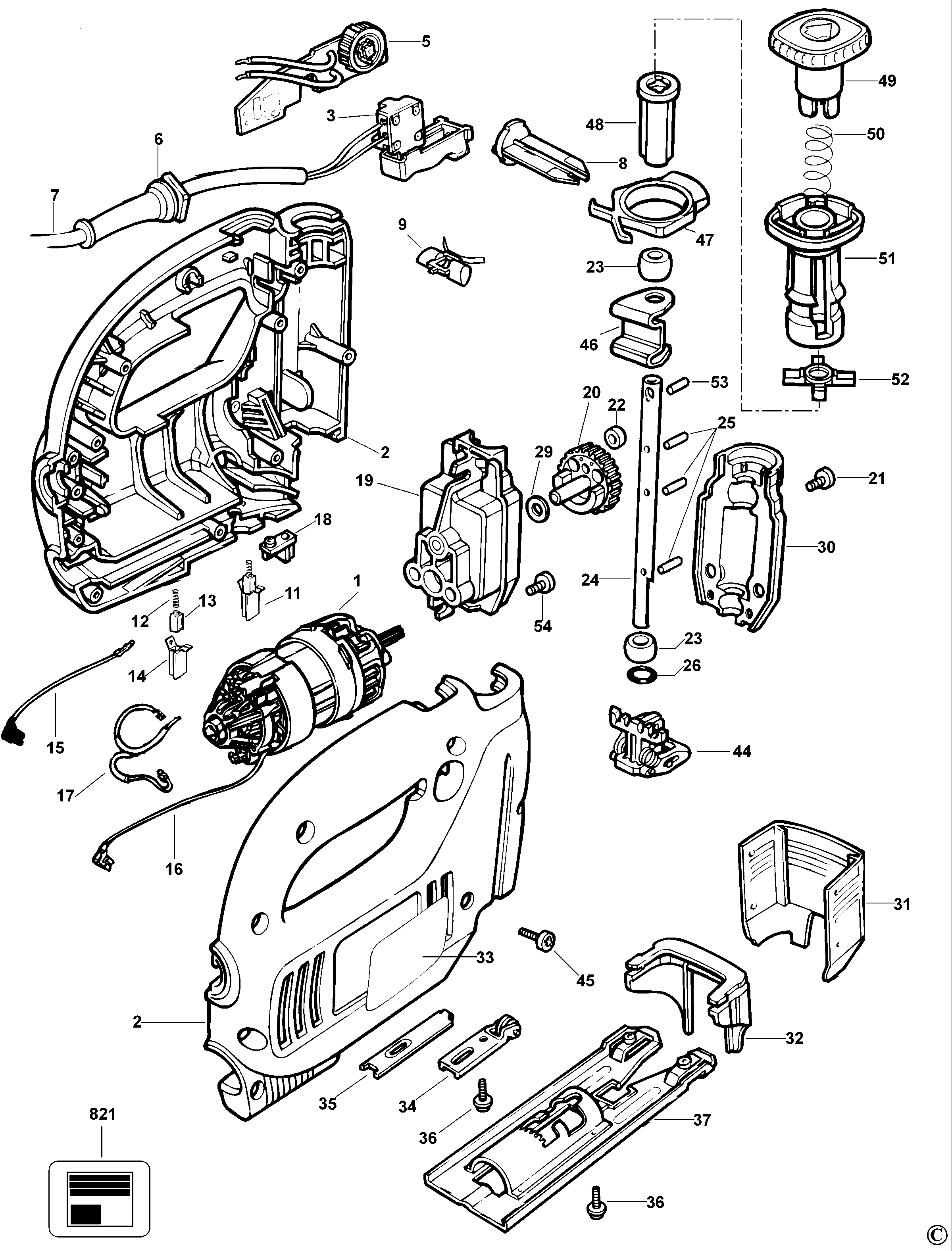

KS638SE ЛОБЗИК Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 576376-03 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | KR | |||
| 2 | 580486-01 | 1 | КОРПУС В КОМПЛЕКТЕ | KR |  |
||
| 3 | 809483-04 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |||
| 5 | 368329-03 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | KR | |||
| 6 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 7 | 330080-03 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR |  |
||
| 8 | 369328 | 1 | РЕГУЛЯТОР | KR | |
||
| 9 | 376010-01 | 1 | ПРИВОД | KR | |||
| 12 | 847709 | 2 | ПРУЖИНА | KR | |||
| 13 | 372523 | 2 | ЩЁТКА | KR | |||
| 14 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR | |||
| 15 | 811679 | 1 | ПРОВОД | KR | |||
| 16 | 811666 | 1 | ПРОВОД | KR | |||
| 17 | 828446 | 2 | ДРОССЕЛЬ В СБОРЕ | KR | |
||
| 18 | 369620 | 1 | ГАЙКА | KR | |
||
| 19 | 581229-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 20 | 369619 | 1 | ШЕСТЕРНЯ | KR | |
||
| 21 | 891024 | 6 | ВИНТ | KR | |
||
| 22 | 368389 | 1 | РОЛИК | KR | |||
| 23 | 368360 | 2 | ПОДШИПНИК | KR | |||
| 24 | 578308-01 | 1 | ВАЛ В СБОРЕ | KR | |||
| 25 | 374292 | 3 | ШТИФТ | KR | |||
| 26 | 799310 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 29 | 570821-00 | 2 | ШАЙБА | KR | |||
| 30 | 368366 | 1 | КРЫШКА | KR | |||
| 31 | 369008 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 32 | 370584 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 33 | 580121-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 34 | 368375-01 | 1 | ОПОРА В СБОРЕ | KR | |
||
| 35 | 368857-00 | 1 | ЗАЖИМ | KR | |
||
| 36 | 376409 | 2 | ВИНТ | KR | |
||
| 37 | 369304-00 | 1 | БАШМАК В СБОРЕ | KR | |
||
| 44 | 581190-02 | 1 | ЗАЖИМ В СБОРЕ | KR | |||
| 45 | 747329 | 10 | ВИНТ | KR | |
||
| 46 | 749286 | 1 | ХОМУТ | KR | |||
| 47 | 368355-03 | 1 | ФЛАНЕЦ | KR | |
||
| 48 | 368363 | 1 | БЛОК | KR | |
||
| 49 | 368352-00 | 1 | ВЕРХНЯЯ РУЧКА | KR | |
||
| 50 | 371662 | 1 | ПРУЖИНА | KR | |||
| 51 | 368353-00 | 1 | НИЖНЯЯ РУЧКА | KR | |
||
| 52 | 371311 | 1 | ПЛАСТИНА | KR | |||
| 53 | 811057 | 1 | ШТИФТ | KR | |||
| 54 | 812171 | 2 | ВИНТ | KR | |
||
| 821 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR |
