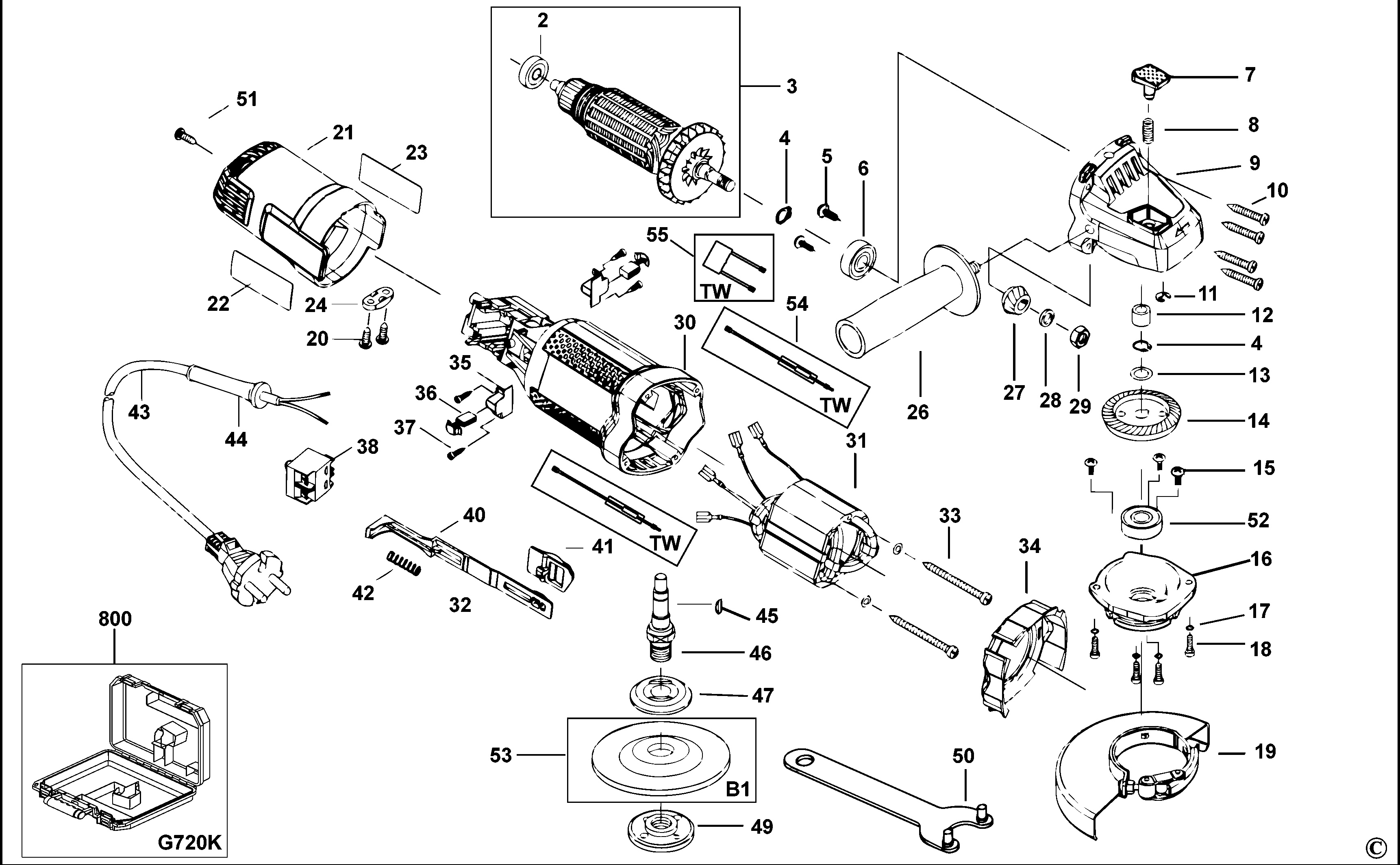

G720 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 5 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 2 | 90609688 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | TW |  |
||
| 3 | 90604833 | 1 | ЯКОРЬ В СБОРЕ | TW | |||
| 4 | 90604830 | 1 | КОЛЬЦО | TW | |||
| 5 | 90605452 | 1 | ВИНТ | TW | |||
| 6 | 90604819 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | TW | |||
| 7 | 90604815 | 1 | СТОПОРНЫЙ ШТИФТ | TW | |||
| 8 | 90604818 | 1 | ПРУЖИНА | TW | |||
| 9 | 90604781 | 1 | КОРПУС РЕДУКТОРА | TW | |||
| 10 | 90604838 | 1 | ВИНТ | TW | |||
| 11 | 90605307 | 1 | КОЛЬЦО | TW |  |
||
| 12 | 90604834 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | TW | |||
| 13 | 90604831 | 1 | ШАЙБА | TW | |||
| 14 | 90604800 | 1 | ШЕСТЕРНЯ | TW | |||
| 15 | 90604832 | 1 | ВИНТ | TW | |||
| 16 | 90604782 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |||
| 17 | 90604836 | 1 | ШАЙБА | TW | |||
| 18 | 90604837 | 1 | ВИНТ | TW | |
||
| 19 | 90635567 | 1 | ЗАЩИТНЫЙ КОЖУХ | TW | |||
| 20 | 90604840 | 1 | ВИНТ | TW | |||
| 21 | 90623825 | 1 | КРЫШКА | TW | |||
| 22 | N519060 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 23 | 90604853 | 1 | ИДЕНТИФИКАЦИОННАЯ ЭТИКЕТКА | TW | |||
| 24 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 26 | 90604851 | 1 | HANDLE | TW | |
||
| 27 | 90604799 | 1 | ШЕСТЕРНЯ | TW | |||
| 28 | 90604842 | 1 | ВИНТ | TW | |||
| 29 | 90604843 | 1 | ГАЙКА | TW | |
||
| 30 | 90604835 | 1 | КОРПУС | TW | |||
| 31 | 90604798 | 1 | СТАТОР В СБОРЕ | TW | |||
| 33 | 90604850 | 1 | ВИНТ | TW | |||
| 34 | 90604785 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |||
| 35 | N632196 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | TW | |||
| 36 | N498775 | 1 | ПАРА ЩЁТОК | TW | |||
| 37 | 90605456 | 1 | ВИНТ | TW | |||
| 38 | 90604849 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 40 | 90604790 | 1 | ЗВЕНО | TW | |
||
| 41 | 90623826 | 1 | КНОПКА | TW | |||
| 42 | 90606067 | 1 | ПРУЖИНА | TW | |||
| 43 | 90637649 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 44 | 90604794 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 45 | 90605295 | 1 | КЛЮЧ | TW | |||
| 46 | 90635570 | 1 | ВЫХОДНОЙ ВАЛ | TW | |||
| 47 | 90635569 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | TW | |||
| 49 | 90635568 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | TW | |||
| 50 | 90636606 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | TW | |||
| 51 | 90604841 | 1 | ВИНТ | TW | |||
| 52 | 90605281 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | TW | |
||
| 54 | 90616417 | 1 | ДРОССЕЛЬ В СБОРЕ | TW | |||
| 55 | 90621637 | 1 | КОНДЕНСАТОР | TW | |||
| 800 | 90620355 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | G720K | TW |
