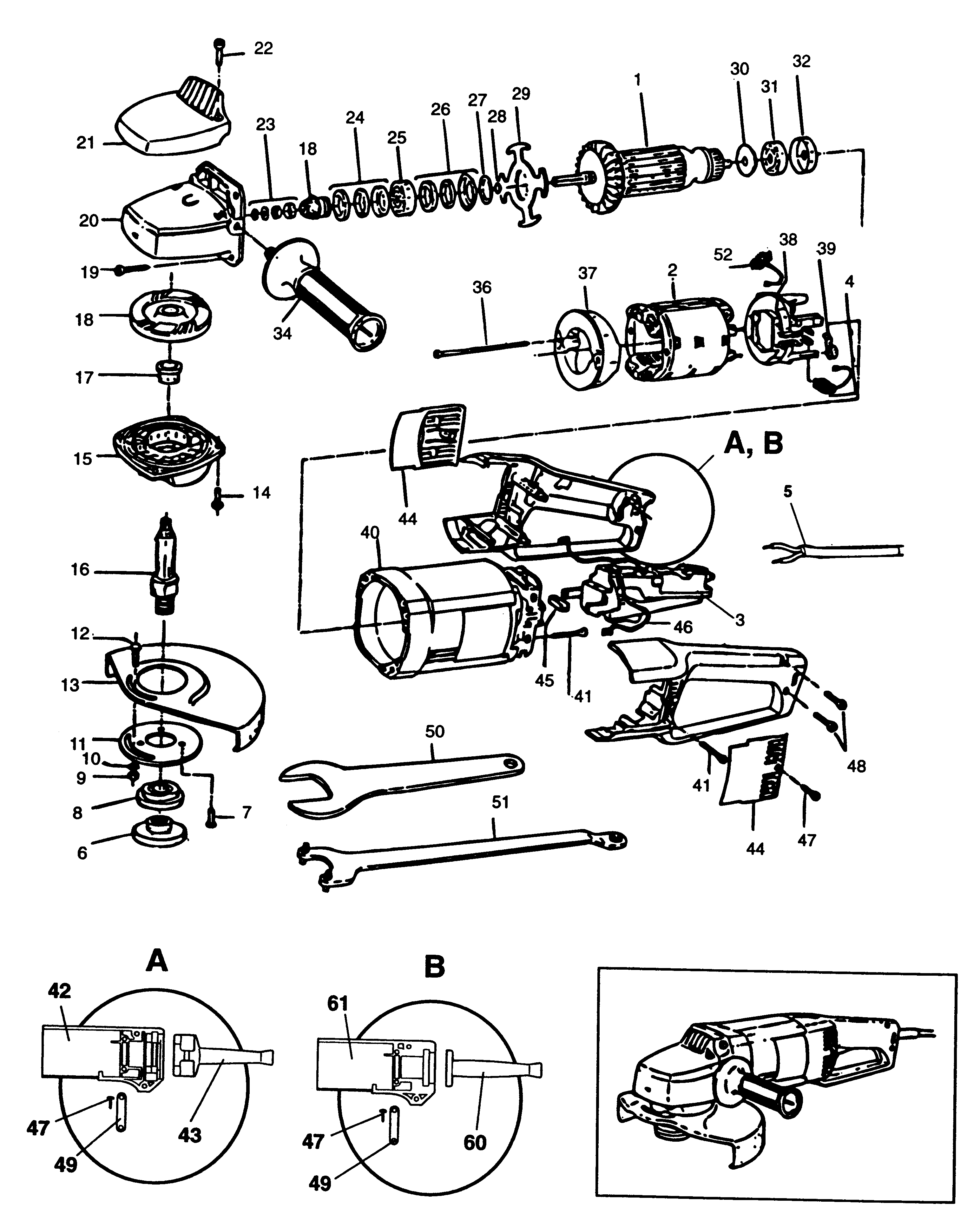

BD2018 ANGLE GRINDER Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 931629-49 | 1 | ARMATURE 220/240V | ZA |  |
||
| 2 | 940480-49 | 1 | FIELD | ZA | |
||
| 3 | 933367 | 1 | SWITCH | ZA | |
||
| 4 | 933373-00 | 1 | BRUSH | ZA | |
||
| 4 | 933373-00 | 1 | BRUSH | ZA | |
||
| 5 | 930968-00 | 1 | CABLE & PLUG | ZA | |
||
| 6 | 931771 | 1 | FLANGE | ZA | |||
| 7 | 933355 | 3 | SCREW | ZA | |
||
| 8 | 930927 | 1 | FLANGE | ZA | |
||
| 9 | 860083-03 | 1 | NUT | ZA |  |
||
| 10 | 930925 | 1 | WASHER | ZA | |
||
| 11 | 930929 | 1 | FLANGE | ZA | |
||
| 12 | 949892-07 | 1 | SCREW | ZA | |
||
| 13 | 932525-02 | 1 | GUARD 7" | ZA | |
||
| 14 | 949887-01 | 4 | SCREW | ZA | |
||
| 15 | 933354-01 | 1 | GEARCASE COVER | ZA | |
||
| 16 | 578243-00 | 1 | SPINDLE | ZA | |
||
| 17 | 930922 | 1 | SPACER | ZA | |
||
| 18 | 932576 | 1 | GEAR & PINION | ZA | |
||
| 19 | 930930 | 4 | SCREW | ZA | |
||
| 20 | 933352 | 1 | GEARBOX SA | ZA | |
||
| 21 | 933363-02 | 1 | COVER | ZA | |||
| 22 | 930240 | 2 | SCREW | ZA | |
||
| 23 | 937098-49 | 1 | CLIP SA | ZA | |
||
| 24 | 930909 | 1 | SEAL SA | ZA | |
||
| 25 | 330003-14 | 1 | BEARING | ZA | |
||
| 26 | 931067-00 | 1 | SEAL SA | ZA | |
||
| 27 | 931062 | 1 | SPACER | ZA | |
||
| 28 | 930028-00 | 1 | O RING | ZA | |
||
| 29 | 931066-00 | 1 | FLANGE | ZA | |
||
| 30 | N174055 | 1 | SPACER | ZA | |
||
| 31 | 577745-00 | 1 | BEARING | ZA | |
||
| 32 | 938332-00 | 1 | SLEEVE | ZA | |
||
| 34 | 939815 | 1 | HANDLE SIDE SA | ZA | |
||
| 36 | 931072 | 2 | SCREW | ZA | |
||
| 37 | 931073-00 | 1 | BAFFLE | ZA | |
||
| 38 | 935747 | 1 | BRUSH PLATE SA | ZA | |
||
| 39 | 931076-00 | 2 | SPRING | ZA | |
||
| 40 | 948162-02 | 1 | FIELDCASE SA | ZA | |
||
| 41 | 931297-00 | 4 | SCREW | ZA | |
||
| 42 | 935753-02 | 1 | HANDLE SA | ZA | |
||
| 43 | 930981-00 | 1 | CORD PROTECTOR | ZA | |
||
| 44 | 933364-02 | 2 | COVER | ZA | |
||
| 45 | 930934-00 | 4 | SHOCK ABSORBER | ZA | |
||
| 46 | 949801-47 | 2 | LEAD SA | ZA | |
||
| 47 | 931469-02 | 4 | SCREW | ZA | |
||
| 48 | 930276 | 2 | SCREW | ZA | |
||
| 49 | 931477-00 | 1 | CORD CLAMP | ZA | |
||
| 51 | 938733 | 1 | WRENCH PIN | ZA | |
||
| 52 | 933373-00 | 1 | BRUSH | ZA | |
||
| 52 | 933373-00 | 1 | BRUSH | ZA | |
||
| 60 | 947964-01 | 1 | CORD PROTECTOR | ZA | |
||
| 61 | 401056-02 | 1 | HANDLE SA | ZA | |
