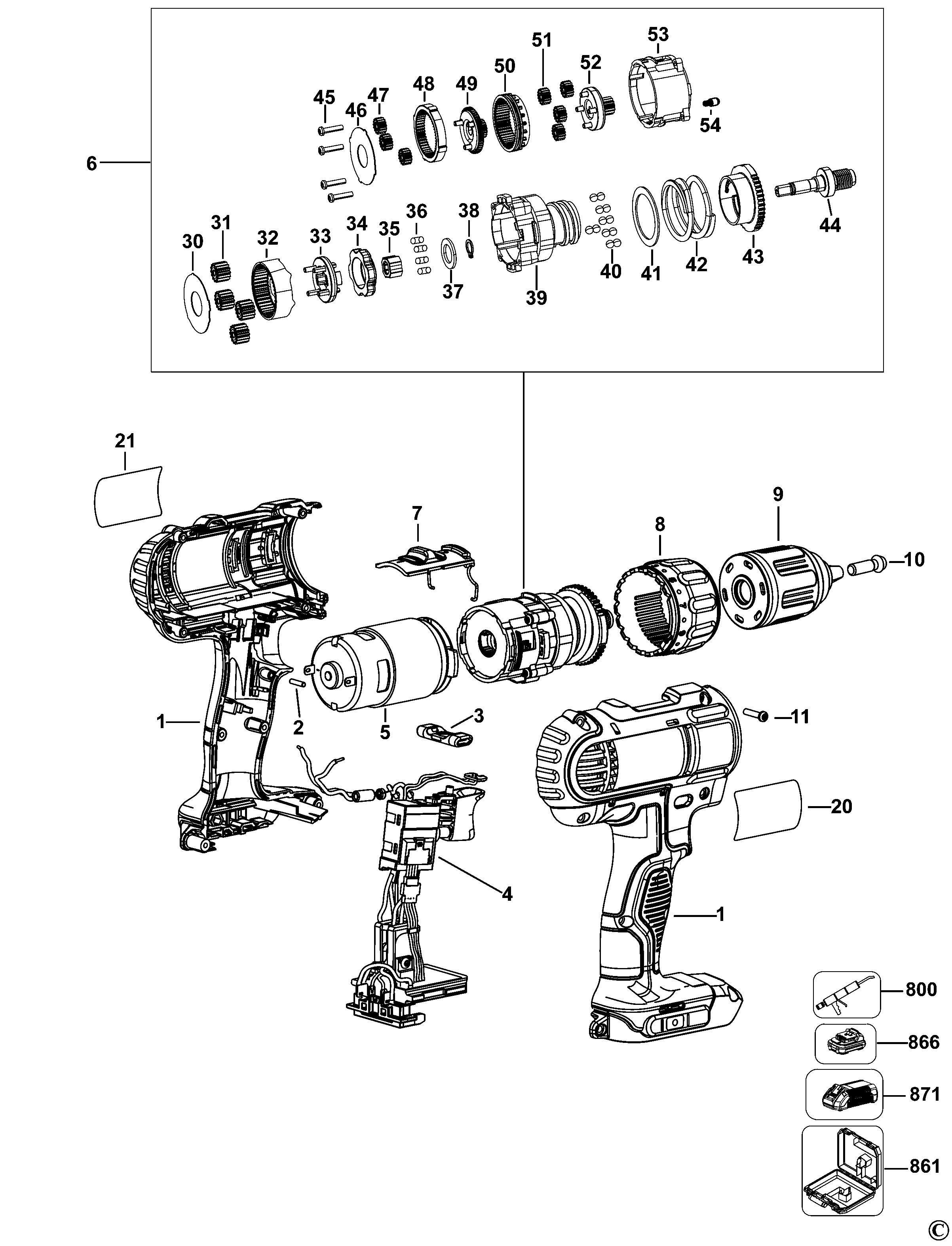

DCD771 CORDLESS DRILL Type 1 | Drawings

Documents

Item No.	Product Number	Qty Per	Product Description	General Description	Other Info	Markets
1	N295081	1	CLAMSHELL SET			ZA
2	N071836	1	ROLL PIN			ZA
3	N151983	1	ACTUATOR FWD/REV			ZA
4	N335379	1	SWITCH SA			ZA
5	N362741	1	MOTOR SA			ZA
6	N279940	1	TRANSMISSION SA			ZA
7	N153906	1	SELECTOR SA			ZA
8	N207252	1	COLLAR			ZA
9	N472497	1	CHUCK			ZA
10	N092854	1	SCREW			ZA
11	682211-00	8	SCREW			ZA
20	N309543	1	RATING PLATE	EURO		ZA
21	N309544	1	BRAND LABEL			ZA
30	N225459	1	PLATE			ZA
31	N215913	4	GEAR			ZA
32	N215912	1	GEAR			ZA
33	N362740	1	CARRIER			ZA
34	N209232	1	LOCKING RING			ZA
35	N218992	1	ANVIL			ZA
36	N236379	4	PIN			ZA
37	N223513	1	WASHER			ZA
38	N034090	1	RETAINER			ZA
39	N376647	1	HOUSING SA			ZA
40	386690-00	12	BALL	STEEL, 5MM		ZA
41	N256699	1	WASHER			ZA
42	N210954	1	SPRING			ZA
43	N203616	1	SELECTOR			ZA
44	N376648	1	SPINDLE SA			ZA
45	N317559	4	SCREW			ZA
46	N225458	1	PLATE			ZA
47	N215916	3	GEAR			ZA
48	N215917	1	GEAR			ZA
49	N362719	1	CARRIER			ZA
50	N256760	1	GEAR			ZA
51	N215916	4	GEAR			ZA
52	N362739	1	CARRIER			ZA
53	N218316	1	HOUSING			ZA
54	326467-00	1	DETENT			ZA
861	N237399	1	KITBOX			ZA
866	N379111	1	BATTERY 18V - 1.3AH	Li-Ion - DCB185-XJ	DCD771C2	ZA
866	N123282	1	BATTERY 18V - 1.5AH - 27WH	Li-ion - DCB181-XJ	DCD771S2	ZA
871	N385683	1	CHARGER 10.8V - 18V	DCB107		ZA
