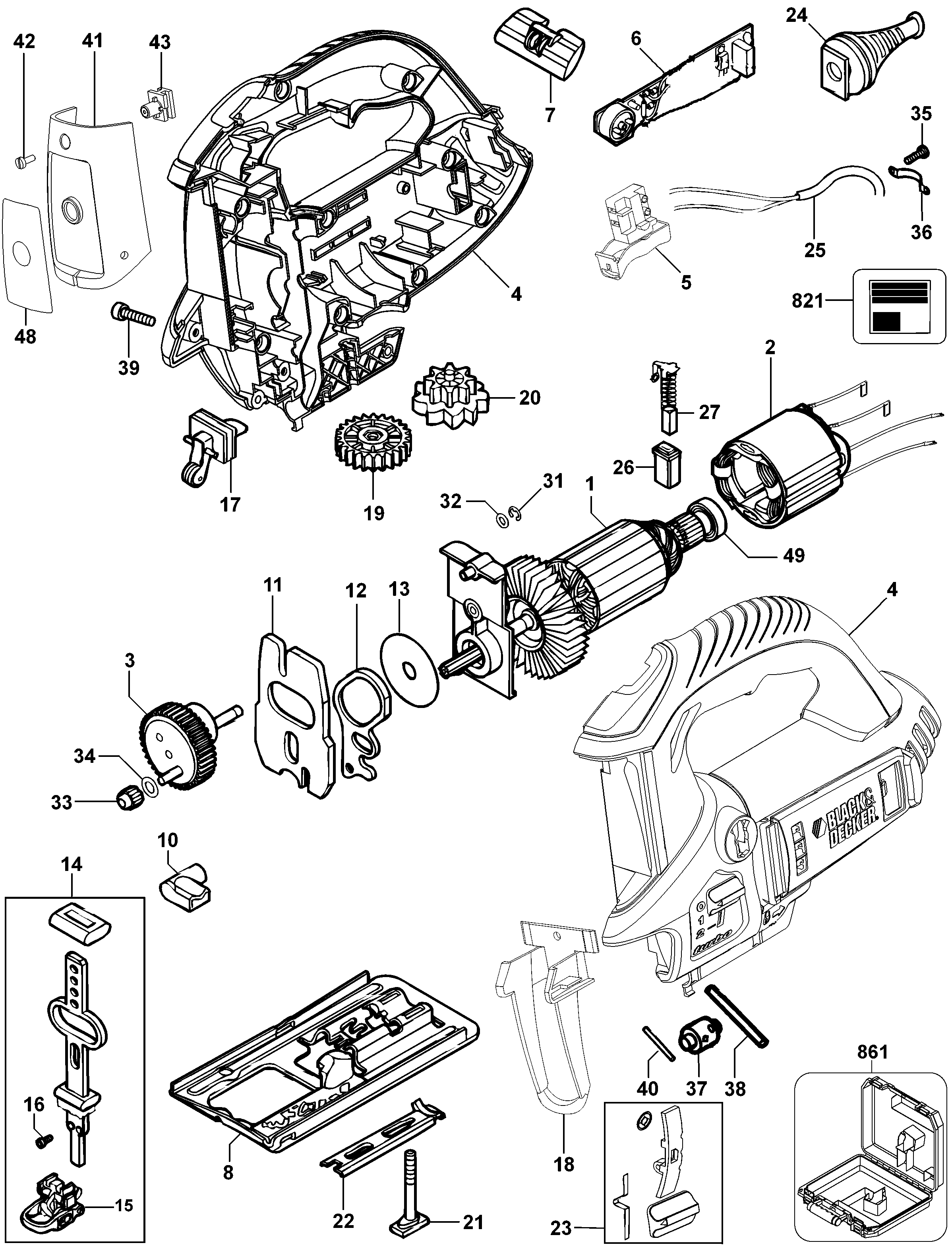

JS650LK JIGSAW Type 1 | Drawings
Documents

Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
---|---|---|---|---|---|---|---|
1 | 90501955 | 1 | ARMATURE 230V | AR | |||
2 | 90511837 | 1 | FIELD ASSEMBLY | AR | |||
3 | 582713-00SV | 1 | GEAR ASSY. | AR | |||
4 | 90501948SV | 1 | CLAMSHELL SET | AR | |||
5 | 90500734 | 1 | SWITCH | AR | |||
6 | 90511838 | 1 | PCB ASSEMBLY | AR | |||
7 | 582606-00 | 1 | BUTTON LOCK-ON | AR | |||
8 | 583568-01SV | 1 | SHOE ASSY | AR | |||
10 | 582732-00 | 1 | ELBOW TUBE | AR | |||
11 | 583011-00 | 1 | BALANCE WEIGHT | AR | |||
12 | 583002-00 | 1 | FORK | AR | |||
13 | 795648-00 | 1 | WASHER | AR | |||
14 | 582718-00 | 1 | SHAFT ASSY. | AR | |||
15 | 582593-00 | 1 | BLADE CLAMP | AR | |||
16 | 583173-00 | 2 | SCREW | AR | |||
17 | 585414-00 | 1 | BLADE SUPPORT SA | AR | |||
18 | 90500735 | 1 | GUARD | AR | |||
19 | 582768-00 | 1 | GEAR SA | AR | |||
20 | 582601-00 | 1 | ACTUATOR | AR | |||
21 | 582600-00 | 1 | LOCKING SCREW | AR | |||
22 | 582730-00 | 1 | BRACKET | AR | |||
23 | 90505148SV | 1 | SELECTOR | AR | |||
24 | 582722-00 | 1 | CORD PROTECTOR | AR | |||
25 | 573379-14 | 1 | CORDSET | AR | |||
26 | 582696-00 | 2 | BRUSHBOX | AR | |||
27 | 582761-02 | 2 | BRUSH & SPRING | 230V | AR | ||
31 | 571181-00 | 1 | CLIP | AR | |||
32 | 582717-00 | 1 | WASHER | AR | |||
33 | 795688-00 | 1 | ROLLER | AR | |||
34 | 823954 | 1 | WASHER | AR | |||
35 | 370748 | 2 | SCREW | AR | |||
36 | 380414-00 | 1 | CORD CLAMP | AR | |||
37 | 582925-00 | 1 | SELECTOR | AR | |||
38 | 795675 | 1 | ROD | AR | |||
39 | 809961-00 | 9 | SCREW | AR | |||
40 | 795650 | 1 | PIN | AR | |||
41 | 90501946 | 1 | LASER | AR | |||
42 | 489427-00 | 1 | SCREW | M3 x 8mm | AR | ||
43 | 489246-00 | 1 | INSERT | AR | |||
48 | 90501329 | 1 | LASER LABEL | AR | |||
49 | 574853-08 | 1 | BEARING | AR | |||
821 | 90506539 | 1 | NAME PLATE | AR | |||
861 | 90501912 | 1 | KIT BOX | AR |
