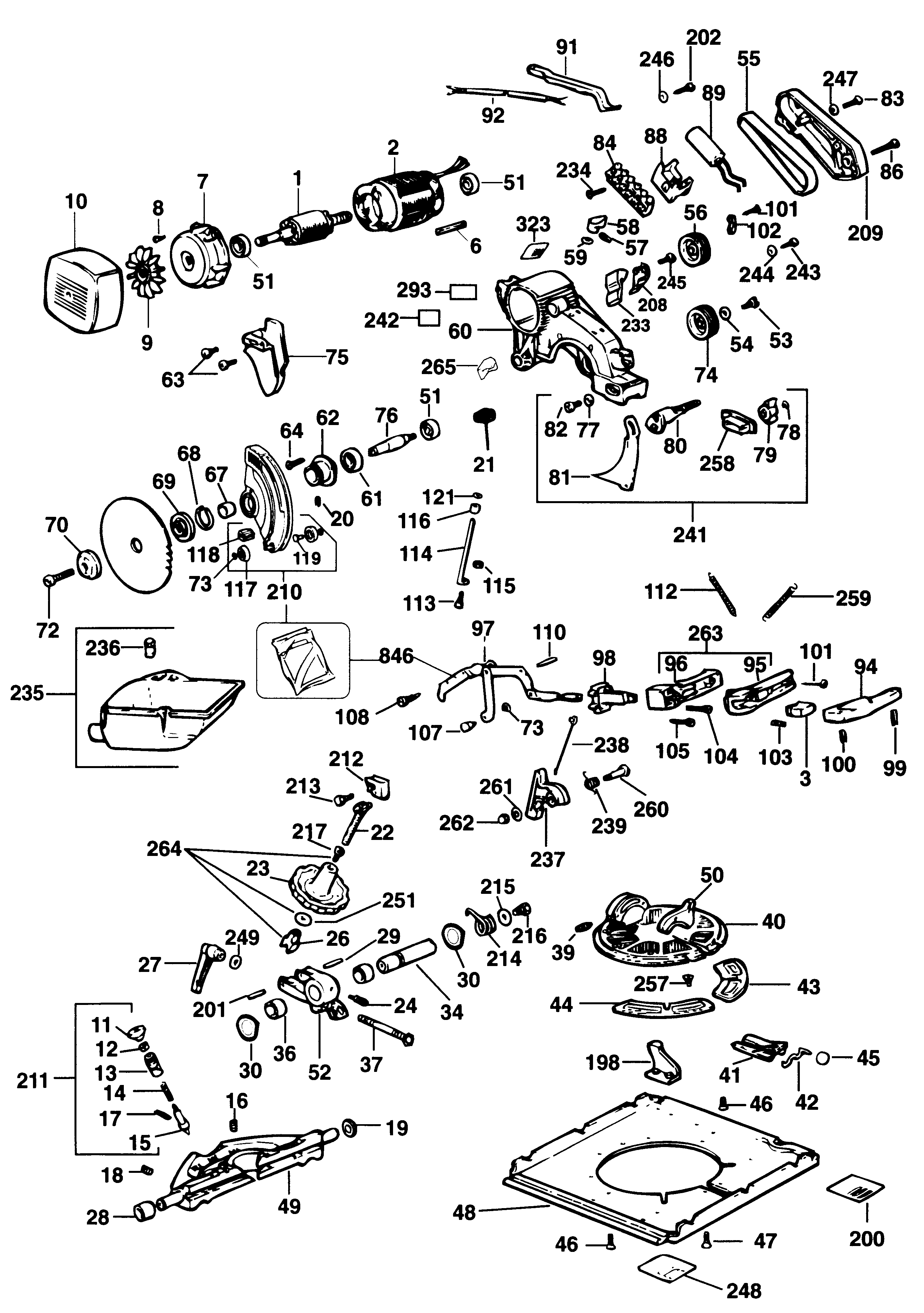

TGS173-A COMBINATION SAW Type 2 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 868410-00 | 1 | ROTOR | TYPE A2 / A3 | CH | ||
| 1 | 868410-01 | 1 | ROTOR | TYPE A2A | CH | ||
| 2 | 868395-09 | 1 | MOTOR SA 230V | TYPE A2A | CH | ||
| 2 | 868395-09 | 1 | MOTOR SA 230V | TYPE A2 / A3 | CH | ||
| 3 | 864720-05 | 1 | SWITCH | CH | |||
| 5 | 860731-00 | 1 | CABLE | CH | |||
| 6 | 172125701 | 2 | WEDGE | CH | |||
| 7 | 861085-04 | 1 | END CAP | CH | |||
| 8 | 860089-17 | 4 | SCREW.TEMP | CH | |||
| 9 | 942413-02 | 1 | FAN | TYPE A2 / A3 | CH | ||
| 10 | 861036-02 | 1 | END CAP | CH | |||
| 11 | 942453-00 | 1 | KNOB | CH | |||
| 12 | 949726-05 | 1 | NUT | CH | |||
| 13 | 941802-00 | 1 | BARREL | CH | |||
| 14 | 761054-00 | 1 | SPRING | CH | |||
| 15 | 941798-00 | 1 | LOCKING PIN | CH | |||
| 16 | 942329-00 | 7 | SCREW | CH | |||
| 17 | 761065-00 | 1 | PIN | CH | |||
| 18 | 941880-00 | 1 | SCREW | CH | |||
| 19 | 170110700 | 1 | SPACER | CH | |||
| 20 | 941549-00 | 1 | PIN | CH | |||
| 21 | 942308-00 | 1 | REDUCER | CH | |||
| 22 | 942363-00 | 1 | SPINDLE | CH | |||
| 23 | 861060-01 | 1 | WHEEL | CH | |||
| 24 | 860088-23 | 1 | SCREW | CH | |||
| 26 | 942099-00 | 1 | LOCATOR | CH | |||
| 27 | 949884-01 | 1 | LEVER | CH | |||
| 28 | 170114000 | 1 | SPACER | CH | |||
| 29 | 941872-00 | 1 | PIN | CH | |||
| 30 | 941800-00 | 2 | WASHER LOCK | CH | |||
| 31 | 942427-00 | 2 | CONNECTING WIRE | CH | |||
| 32 | 942277-00 | 1 | PROTECTOR | CH | |||
| 33 | 946845-00 | 1 | CABLE | CH | |||
| 34 | 945620-00 | 1 | SPINDLE | CH | |||
| 36 | 941886-00 | 2 | BUSH | CH | |||
| 37 | 860085-32 | 1 | SCREW | M8 X 160 | CH | ||
| 39 | 949743-01 | 2 | SCREW | CH | |||
| 40 | 942372-02 | 1 | TABLE SA | CH | |||
| 41 | 942364-00 | 1 | PLATE | CH | |||
| 42 | 942234-00 | 1 | LOCKING PIN | CH | |||
| 43 | 947206-01 | 1 | SCALE | CH | |||
| 44 | 947206-00 | 1 | SCALE | CH | |||
| 45 | 942450-00 | 1 | KNOB | CH | |||
| 46 | 868256-00 | 1 | SCREW | CH | |||
| 47 | 942272-00 | 1 | SCREW | CH | |||
| 48 | 947305-00 | 1 | TABLE | CH | |||
| 49 | 864423-01 | 1 | FENCE SA | CH | |||
| 50 | 942400-01 | 1 | CLAMP | CH | |||
| 51 | 930563-00 | 1 | BEARING | CH | |||
| 52 | 942476-01 | 1 | SEGMENT | CH | |||
| 53 | 860085-07 | 2 | SCREW | CH | |||
| 54 | 860075-00 | 1 | WASHER | CH | |||
| 55 | 942457-00 | 1 | BELT DRIVE | CH | |||
| 56 | 172121407 | 1 | PULLEY | CH | |||
| 57 | 760233-00 | 1 | PIN | CH | |||
| 58 | 941807-00 | 1 | KNOB | CH | |||
| 59 | 860491-01 | 1 | SPRING | CH | |||
| 60 | 861286-02 | 1 | HOUSING SA | CH | |||
| 61 | 860155-08 | 1 | BEARING | CH | |||
| 62 | 172121000 | 1 | SLEEVE | CH | |||
| 63 | 860084-11 | 2 | SCREW | CH | |||
| 64 | 860094-00 | 3 | SCREW.TEMP | CH | |||
| 67 | 942490-00 | 1 | BUSH | CH | |||
| 68 | 860079-05 | 1 | CIRCLIP | CH | |||
| 69 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A3 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A3 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A3 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A2A | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A2A | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A2A | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A3 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A2A | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A2 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A2 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A2 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A3 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A3 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A2A | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A3 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A2A | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A2A | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A2A | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A2 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A2 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A3 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A2 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A2 | CH | ||
| 69 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A2 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A2 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A2 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A3 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A2A | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A2 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A2 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A3 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A3 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A2A | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A3 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A2 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A2A | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A2A | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A2A | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A2A | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A2 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A2 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A3 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A3 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DE-TYPE A3 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A3 | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | CH-TYPE A2A | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | AT-TYPE A2A | CH | ||
| 70 | 868571-00 | 1 | FLANGE SET SA | DK-FI-NO-SE-TYPE A2 | CH | ||
| 72 | 761295-00 | 1 | SCREW | CH | |||
| 73 | 861705-00 | 3 | CIRCLIP SA | CH | |||
| 74 | 173121401 | 1 | PULLEY | CH | |||
| 75 | 942394-05 | 1 | GUARD REAR | CH | |||
| 76 | 942500-00 | 1 | SPINDLE | CH | |||
| 77 | 941602-00 | 1 | WASHER | CH | |||
| 78 | 860322-00 | 1 | CIRCLIP | CH | |||
| 79 | 942263-01 | 1 | KNOB | CH | |||
| 80 | 945767-02 | 1 | HOLDER | CH | |||
| 81 | 945741-01 | 1 | RIVING KNIFE | CH | |||
| 82 | 949886-16 | 1 | SCREW | CH | |||
| 83 | 860089-18 | 1 | SCREW | CH | |||
| 84 | 942508-00 | 1 | TERMINAL BLOCK | CH | |||
| 86 | 860089-13 | 1 | SCREW | CH | |||
| 88 | 942514-00 | 1 | HOLDER | CH | |||
| 89 | 942515-00 | 1 | CAPACITOR 220V | TYPE A2A | CH | ||
| 89 | 949772-43 | 1 | CAPACITOR | TYPE A2 / A3 | CH | ||
| 91 | 942485-00 | 2 | COVER | CH | |||
| 92 | 942467-00 | 1 | LEAD SA | CH | |||
| 94 | 942486-04 | 1 | Handle | CH | |||
| 95 | 942482-01 | 1 | HANDLE HALF | CH | |||
| 96 | 942498-01 | 1 | Handle | CH | |||
| 97 | 942108-02 | 1 | LEVER SA | CH | |||
| 98 | 946646-00 | 1 | SEAL | CH | |||
| 99 | 949734-09 | 1 | PIN | CH | |||
| 100 | 760233-00 | 1 | PIN | CH | |||
| 101 | 860084-13 | 2 | SCREW | CH | |||
| 102 | 941544-00 | 1 | CABLE CLAMP | CH | |||
| 103 | 861378-00 | 1 | SCREW | CH | |||
| 104 | 860089-21 | 1 | SCREW | CH | |||
| 105 | 860089-14 | 1 | SCREW | CH | |||
| 107 | 942493-00 | 1 | PIN | CH | |||
| 108 | 172127001 | 1 | SCREW | CH | |||
| 110 | 942182-00 | 1 | PIN | CH | |||
| 112 | 949725-05 | 1 | SPRING | CH | |||
| 113 | 860085-17 | 1 | SCREW | CH | |||
| 114 | 861380-00 | 1 | DEPTH STOP | CH | |||
| 115 | 860083-12 | 1 | NUT M6 | CH | |||
| 116 | 942244-00 | 1 | BUSH | CH | |||
| 117 | 861096-01 | 1 | ROLLER | CH | |||
| 118 | 861095-01 | 1 | BUFFER | CH | |||
| 119 | 942264-00 | 1 | PIN | CH | |||
| 121 | 860073-08 | 1 | WASHER | CH | |||
| 123 | 171112606 | 1 | PIN | M | CH | ||
| 124 | 941622-00 | 1 | SPRING | M | CH | ||
| 125 | 171112604 | 1 | PIN | M | CH | ||
| 128 | 942043-00 | 4 | SCREW | CH | |||
| 129 | 761054-00 | 4 | SPRING | CH | |||
| 130 | 860089-16 | 2 | SCREW | CH | |||
| 131 | 941606-00 | 1 | SCREW | CH | |||
| 132 | 170101800 | 1 | TUBE | CH | |||
| 133 | 170101801 | 1 | TUBE | CH | |||
| 134 | 171114302 | 2 | CLAMP LH | CH | |||
| 135 | 860089-07 | 1 | SCREW.TEMP | CH | |||
| 136 | 867133-00 | 4 | FOOT SA | CH | |||
| 137 | 860078-02 | 1 | WASHER | CH | |||
| 138 | 860083-15 | 1 | NUT | CH | |||
| 139 | 942375-00 | 1 | FOOT | CH | |||
| 140 | 172810200 | 1 | PIN | CH | |||
| 141 | 172117600 | 1 | BUSH | CH | |||
| 142 | 98197-08 | 4 | WASHER | CH | |||
| 143 | 942447-00 | 4 | SCREW | CH | |||
| 144 | 941756-00 | 4 | KNOB | CH | |||
| 145 | 860073-03 | 1 | WASHER M8 | CH | |||
| 146 | 868200-00 | 1 | PANEL SA | CH | |||
| 148 | 941579-01 | 4 | FOOT | CH | |||
| 149 | 869373-00 | 4 | FSO KIT | CH | |||
| 149 | 869373-00 | 4 | FSO KIT | CH | |||
| 150 | 942041-00 | 1 | SCREW | CH | |||
| 151 | 172114701 | 1 | WASHER CLAMP | CH | |||
| 152 | 172114702 | 1 | WASHER CLAMP | CH | |||
| 153 | 942522-00 | 2 | SPRING | CH | |||
| 154 | 942098-00 | 1 | LOCKING DEVICE | CH | |||
| 155 | 942185-00 | 1 | SCREW | M6 | CH | ||
| 156 | 860083-12 | 1 | NUT M6 | CH | |||
| 157 | 942104-00 | 2 | BRIDGE | CH | |||
| 158 | 761035-00 | 1 | WASHER | CH | |||
| 159 | 860094-00 | 6 | SCREW.TEMP | CH | |||
| 160 | 173112101 | 3 | LOCK | CH | |||
| 161 | 173112100 | 3 | LOCK | CH | |||
| 163 | 942365-00 | 1 | PIN | CH | |||
| 164 | 949876-08 | 2 | WASHER | CH | |||
| 165 | 860089-18 | 2 | SCREW | CH | |||
| 166 | 171114301 | 2 | CLAMP RH | CH | |||
| 167 | 860084-20 | 1 | SCREW | CH | |||
| 168 | 080914409 | 2 | SCREW | CH | |||
| 169 | 949701-12 | 1 | SCREW | M | CH | ||
| 169 | 016811102 | 1 | SCREW | M | CH | ||
| 170 | 170166500 | 1 | BRACKET | CH | |||
| 171 | 860073-07 | 2 | WASHER M6 | CH | |||
| 172 | 173162700 | 1 | CABLE CLAMP | CH | |||
| 173 | 860073-01 | 1 | WASHER | CH | |||
| 174 | 860083-02 | 1 | NUT | CH | |||
| 175 | 173162700 | 8 | CABLE CLAMP | CH | |||
| 176 | 949701-12 | 4 | SCREW | CH | |||
| 177 | 172164604 | 1 | CONNECTOR | CH | |||
| 178 | 760299-00 | 2 | SCREW | CH | |||
| 179 | 860084-21 | 1 | SCREW | CH | |||
| 180 | 942517-00 | 1 | ELECTRO MAGNET | CH | |||
| 181 | 173160300 | 1 | SWITCH | CH | |||
| 182 | 173164100 | 1 | SWITCH SUPPORT | CH | |||
| 183 | 170910349 | 2 | SCREW | CH | |||
| 185 | 864720-00 | 1 | SWITCH SA | CH | |||
| 186 | 861378-00 | 4 | SCREW | CH | |||
| 187 | 862415-00 | 1 | SWITCH SUPPORT | CH | |||
| 188 | 942124-00 | 1 | PIN | CH | |||
| 189 | 720744-00 | 4 | SCREW | CH | |||
| 190 | 860084-14 | 2 | SCREW | CH | |||
| 191 | 173163400 | 1 | BUTTON ON | CH | |||
| 192 | 941614-00 | 1 | FOOT | CH | |||
| 193 | 173163401 | 1 | BUTTON OFF | CH | |||
| 194 | 861775-00 | 1 | RECTIFIER | CH | |||
| 195 | 860098-05 | 1 | HEX KEY 8 MM | CH | |||
| 196 | 860098-04 | 1 | WRENCH 6 MM | CH | |||
| 197 | 939072-00 | 1 | SPANNER | CH | |||
| 198 | 170113800 | 1 | BRACKET | CH | |||
| 200 | 172050303 | 1 | NAMEPLATE | M | CH | ||
| 201 | 942045-00 | 1 | PIN | CH | |||
| 202 | 860089-25 | 1 | SCREW | CH | |||
| 204 | 173160100 | 1 | HOUSING SWITCH | CH | |||
| 208 | 173167100 | 1 | GUIDE | CH | |||
| 209 | 173120209 | 1 | COVER SA | CH | |||
| 210 | 861704-02 | 1 | GUARD SA | GREY | CH | ||
| 211 | 944909-00 | 1 | LOCKING PIN SA | CH | |||
| 212 | 942492-00 | 1 | BLOCK | CH | |||
| 213 | 860649-01 | 2 | PIN | CH | |||
| 214 | 945619-00 | 1 | SPRING | CH | |||
| 215 | 941602-00 | 1 | WASHER | CH | |||
| 216 | 860085-18 | 1 | SCREW | CH | |||
| 217 | 941606-00 | 1 | SCREW | CH | |||
| 233 | 946215-00 | 1 | SEAL | CH | |||
| 234 | 760299-00 | 1 | SCREW | CH | |||
| 235 | 946213-02 | 1 | GUARD SA | CH | |||
| 236 | 946314-00 | 2 | FASTENER | CH | |||
| 241 | 193408 | 1 | RIVING KNIFE KIT | CH | |||
| 242 | 945442-01 | 1 | LABEL | CH | |||
| 243 | 949870-02 | 1 | SCREW | CH | |||
| 244 | 933652-00 | 1 | WASHER | CH | |||
| 245 | 860089-25 | 1 | SCREW | CH | |||
| 246 | 941633-00 | 1 | WASHER | CH | |||
| 247 | 860073-01 | 1 | WASHER | CH | |||
| 248 | 944756-00 | 1 | LABEL | CH | |||
| 249 | 860073-03 | 1 | WASHER M8 | CH | |||
| 250 | 943469-00 | 1 | LABEL | CH | |||
| 251 | 941801-00 | 1 | WASHER | CH | |||
| 252 | 942193-00 | 1 | NUT | CH | |||
| 254 | 942421-00 | 1 | PLATE | CH | |||
| 255 | 942431-00 | 1 | PLATE | CH | |||
| 256 | 942432-00 | 1 | CONNECTOR | CH | |||
| 257 | 949795-01 | 4 | SCREW | CH | |||
| 258 | 946620-00 | 1 | WEDGE | CH | |||
| 259 | 949725-02 | 1 | SPRING 50MM | CH | |||
| 263 | 867397-00 | 1 | HANDLE SA | CH | |||
| 264 | 861060-01 | 1 | WHEEL | CH | |||
| 265 | 946315-00 | 1 | SHOCK ABSORBER | CH | |||
| 266 | 860610-01 | 1 | PUSHROD | CH | |||
| 267 | 860089-02 | 1 | SCREW | CH | |||
| 268 | 866693-00 | 1 | CLAMP | CH | |||
| 269 | 940258-00 | 1 | SLEEVE | CH | |||
| 270 | 942320-03 | 1 | GUIDE | CH | |||
| 271 | 861346-00 | 1 | FENCE | CH | |||
| 272 | 942316-01 | 1 | CLAMPING BAR | CH | |||
| 273 | 860073-03 | 1 | WASHER M8 | CH | |||
| 274 | 941756-00 | 1 | KNOB | CH | |||
| 275 | 941819-01 | 1 | BRACKET | CH | |||
| 276 | 941756-00 | 1 | KNOB | CH | |||
| 277 | 860092-02 | 1 | NUT | CH | |||
| 278 | 860073-07 | 1 | WASHER M6 | CH | |||
| 279 | 941578-01 | 1 | FENCE | CH | |||
| 280 | 942172-00 | 1 | BASE | CH | |||
| 282 | 942151-00 | 1 | RAIL | CH | |||
| 283 | 860089-00 | 2 | SCREW.TEMP | CH | |||
| 284 | 941518-00 | 1 | SCREW | CH | |||
| 285 | 860083-12 | 1 | NUT M6 | CH | |||
| 286 | 860073-03 | 1 | WASHER M8 | CH | |||
| 293 | 170052300 | 1 | LABEL | M | CH | ||
| 846 | 861706-00 | 1 | GUARD/LEVER KIT SA | CH |
