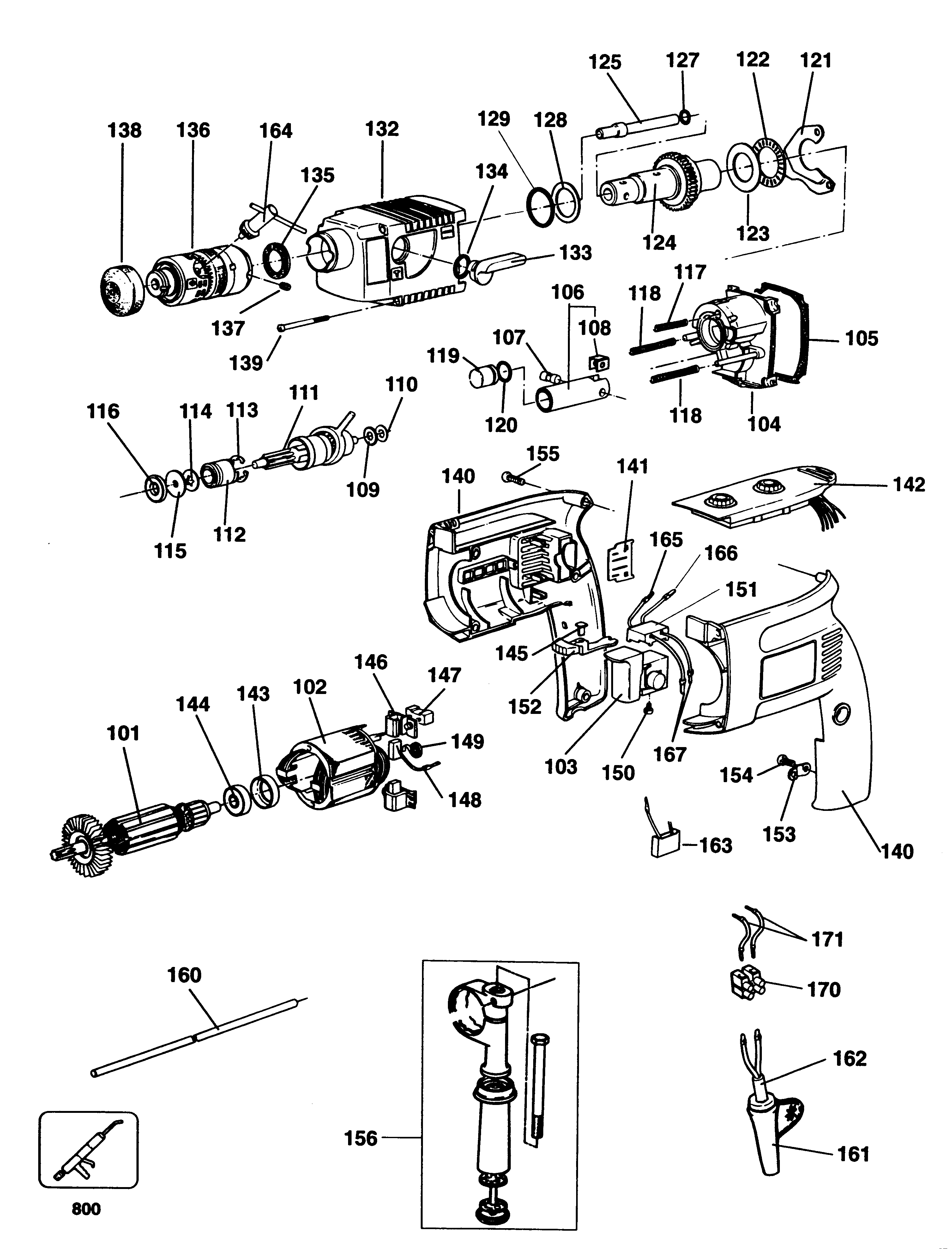

KD652 ROTARY HAMMER DRILL Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 323497-00 | 1 | ARMATURE | IL |  |
||
| 102 | 875799-00 | 1 | FIELD | IL | |
||
| 103 | 327207-00 | 1 | SWITCH SA | IL | |
||
| 104 | 323777-00 | 1 | HOUSING BEARING | IL | |
||
| 105 | 323572-00 | 1 | SEAL | IL | |
||
| 106 | 325734-49 | 1 | PISTON KIT | IL | |
||
| 107 | 323569-00 | 1 | AXLE | IL | |
||
| 108 | 324487-00 | 1 | SPRING | IL | |
||
| 109 | 324430-03 | 1 | BEARING AXIAL | IL | |
||
| 110 | 324431-03 | 1 | WASHER 7 | IL | |
||
| 111 | 323776-00 | 1 | INTERSHAFT SA | IL | |
||
| 112 | 323494-01 | 1 | SLEEVE | IL | |
||
| 113 | 323487-00 | 1 | RING | IL | |
||
| 114 | 325294-00 | 1 | WASHER SPRING | IL | |
||
| 115 | 324431-00 | 1 | WASHER 6 | IL | |
||
| 116 | 324430-00 | 1 | BEARING NEEDLE | IL | |
||
| 117 | 323395-00 | 1 | SPRING | IL | |
||
| 118 | 323395-02 | 2 | SPRING | IL | |
||
| 119 | 323567-00 | 1 | RAM | IL | |
||
| 120 | 323711-24 | 1 | O RING | IL | |
||
| 121 | 323488-00 | 1 | PLATE | IL | |
||
| 122 | 324430-01 | 1 | BEARING,NEEDLE | IL | |
||
| 123 | 325896-00 | 1 | WASHER | IL | |
||
| 124 | 326227-49 | 1 | SPINDLE SA | IL | |
||
| 125 | 323484-02 | 1 | BEAT PIECE | IL | |
||
| 127 | 323711-00 | 1 | SEAL | IL | |
||
| 128 | 323753-01 | 1 | WASHER | IL | |
||
| 129 | 323711-04 | 1 | SEAL | IL | |
||
| 132 | 323774-03 | 1 | HOUSING GEARBOX | IL | |
||
| 133 | 323493-00 | 1 | LEVER | IL | |
||
| 134 | 323711-03 | 1 | SEAL | IL | |
||
| 135 | 324432-00 | 1 | SEAL SA | IL |  |
||
| 136 | 323927-03 | 1 | CHUCK MULTI | IL | |
||
| 137 | 324472-00 | 1 | SCREW | IL | |
||
| 138 | 323489-01 | 1 | CAP | IL | |
||
| 139 | 324044-02 | 4 | SCREW | IL | |
||
| 140 | 323505-11 | 1 | CLAMSHELL PAIR | IL | |
||
| 141 | 323758-00 | 2 | COVER | IL | |
||
| 142 | 323526-00 | 1 | ELECTRONIC SA | IL | |
||
| 143 | 323481-00 | 1 | CAP | IL | |
||
| 144 | 605040-63 | 1 | BEARING | IL | |
||
| 145 | 324165-00 | 1 | INSERT | IL | |
||
| 146 | 323496-01 | 2 | BRUSH HOLDER | IL | |
||
| 147 | 491366-00 | 2 | BRUSH KIT | IL | |
||
| 148 | 323660-01 | 2 | BRUSH 230V | IL | |||
| 149 | 872843 | 2 | SPRING | IL | |
||
| 150 | 911026 | 3 | SCREW | IL | |
||
| 151 | 324400-00 | 1 | SWITCH REVERSE | IL | |
||
| 152 | 323490-08 | 1 | LEVER | IL | |
||
| 153 | 821070 | 1 | CORD CLAMP | IL | |
||
| 154 | 323924-08 | 2 | SCREW | IL | |||
| 155 | 323924-02 | 5 | SCREW | IL | |
||
| 156 | 326076-00 | 1 | SIDE HANDLE | IL | |
||
| 160 | 580787-00 | 1 | DEPTH STOP | IL | |
||
| 161 | 770236 | 1 | PROTECTOR | IL | |
||
| 162 | 330080-08 | 1 | CORDSET | IL | |
||
| 163 | 320842-03 | 1 | CAPACITOR | IL | |
||
| 164 | 324434-01 | 1 | CHUCK KEY | IL | |
||
| 165 | 877356 | 1 | LEAD 90MM BLACK | IL | |
||
| 166 | 323768-03 | 1 | LEAD 75MM BLACK | IL | |
||
| 167 | 323768-02 | 2 | LEAD 120MM BLACK | IL | |
||
| 170 | 323534-00 | 1 | CONNECTOR | IL | |||
| 171 | 323635-10 | 2 | LEAD 70MM | IL | |
||
| 800 | 870889-02 | 1 | GREASE | IL | |
