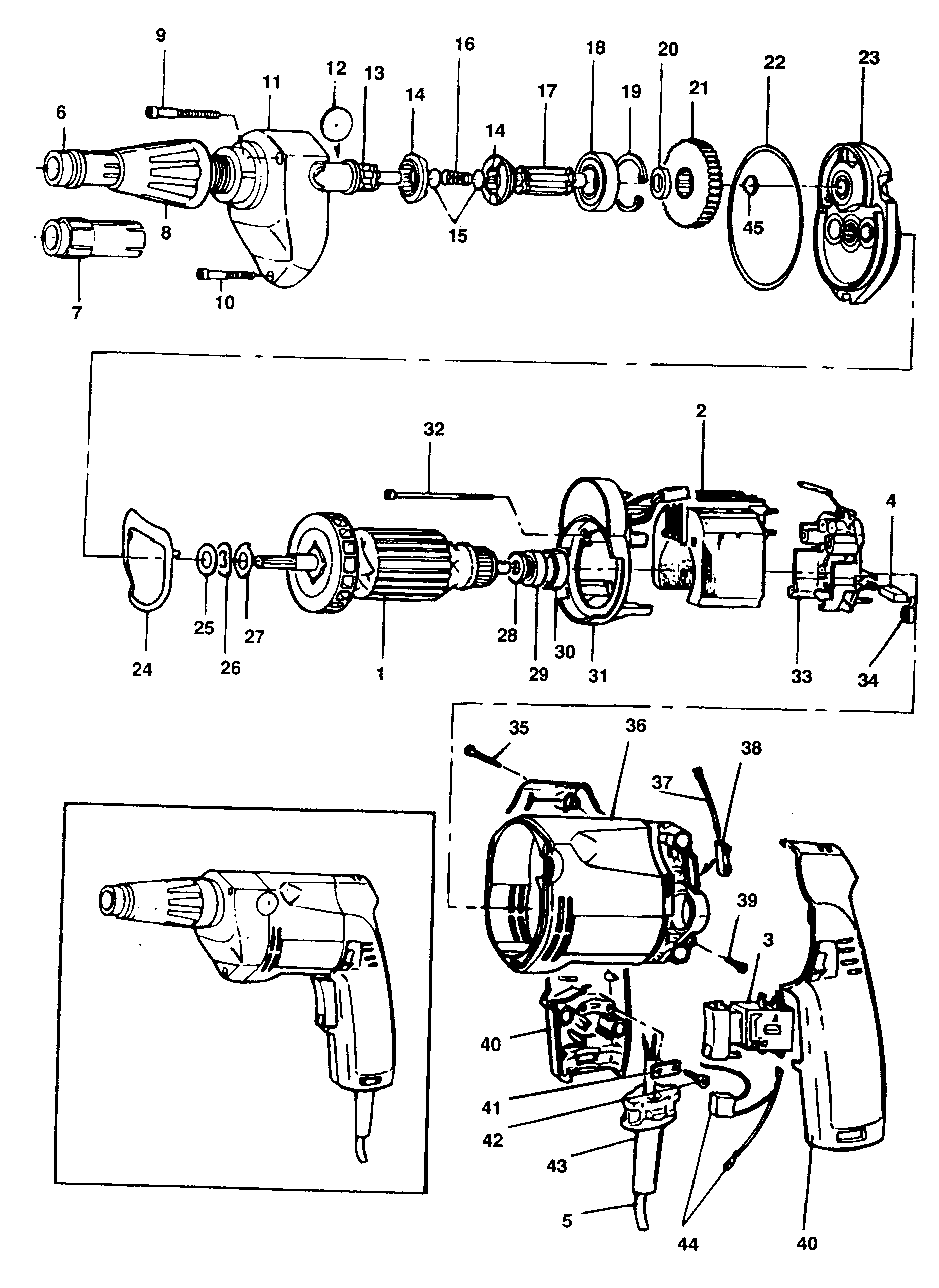

ESD701 SCREWDRIVER Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 936825 | 1 | ARMATURE | GB 115V | ZA |  |
|
| 1 | 936395 | 1 | ARMATURE | ZA | |
||
| 1 | 936395 | 1 | ARMATURE | GB 240V | ZA | |
|
| 2 | 932153 | 1 | FIELD | GB 115V | ZA | |
|
| 2 | 932155 | 1 | FIELD 240V | GB 240V | ZA | |
|
| 2 | 932154 | 1 | FIELD | ZA | |
||
| 4 | 932047 | 2 | BRUSH | GB 115V | ZA | |
|
| 4 | 931235-00 | 2 | BRUSH 230V | ZA | |
||
| 4 | 931235-00 | 2 | BRUSH 230V | GB 240V | ZA | |
|
| 5 | 949843-04 | 1 | CABLE | ZA | |
||
| 5 | 949770-06 | 1 | CABLE & PLUG | GB 240V | ZA | |
|
| 5 | 330061-07 | 1 | CABLE SA | GB 115V | ZA | ||
| 6 | 936065 | 1 | BUSH | ZA | |
||
| 7 | 936064 | 1 | BUSH | ZA | |
||
| 8 | 934263 | 1 | NOSE | ZA | |
||
| 9 | 931298 | 2 | SCREW | ZA | |
||
| 10 | 931297-00 | 1 | SCREW | ZA | |
||
| 11 | 934229 | 1 | GEARBOX SA | ZA | |
||
| 12 | 935680 | 1 | CAP | ZA | |
||
| 13 | 933008 | 1 | SHAFT | ZA | |
||
| 14 | 934253 | 2 | CLUTCH | ZA | |
||
| 15 | 932991 | 2 | RING SA | ZA | |
||
| 16 | 932984 | 1 | SPRING | ZA | |
||
| 17 | 932983 | 1 | HOLDER | ZA | |
||
| 18 | 932971 | 1 | BEARING | ZA | |
||
| 19 | 934392 | 1 | CIRCLIP | ZA | |
||
| 20 | 932992 | 1 | SPACER | ZA | |
||
| 21 | 932993 | 1 | GEAR | ZA | |
||
| 22 | 931286 | 1 | SEAL | ZA | |
||
| 23 | 933015 | 1 | GEARCASE COVER SA | ZA | |
||
| 24 | 935678 | 1 | SPRING | ZA | |
||
| 25 | 931250 | 1 | WASHER | ZA | |
||
| 26 | 931249 | 1 | WASHER | ZA | |
||
| 27 | 934951 | 1 | WASHER SPECIAL | ZA | |
||
| 28 | 931245 | 1 | SPACER | ZA | |
||
| 29 | 330003-02 | 1 | BEARING | ZA |  |
||
| 30 | 930275-00 | 1 | SLEEVE | ZA | |
||
| 31 | 931280 | 1 | ELECTRONIC 115V | GB 115V | ZA | |
|
| 31 | 931279 | 1 | ELECTRONIC 240V | ZA | |
||
| 31 | 931279 | 1 | ELECTRONIC 240V | GB 240V | ZA | |
|
| 32 | 933541 | 2 | SCREW | ZA | |
||
| 33 | 931231-01 | 1 | BRUSHBOX SA | GB 115V | ZA | |
|
| 33 | 931231-00 | 1 | BRUSH HOLDER SA | ZA | |
||
| 33 | 931231-00 | 1 | BRUSH HOLDER SA | GB 240V | ZA | |
|
| 34 | 931221-00 | 2 | SPRING | ZA | |
||
| 35 | 930079-01 | 4 | SCREW | ZA | |
||
| 36 | 933945 | 1 | FIELDCASE | ZA | |
||
| 37 | 931303 | 1 | LEAD | ZA | |
||
| 38 | 930187 | 1 | CONNECTOR | ZA | |
||
| 39 | 931254-00 | 1 | SCREW | ZA | |
||
| 40 | 936409 | 1 | HANDLE SA | ZA | |
||
| 41 | 930103-00 | 1 | CORD CLAMP | ZA | |
||
| 42 | 930276 | 2 | SCREW | ZA | |
||
| 43 | 931113-00 | 1 | CORD PROTECTOR | GB 240V | ZA | |
|
| 43 | 931113-00 | 1 | CORD PROTECTOR | GB 115V | ZA | |
|
| 43 | 931113-00 | 1 | CORD PROTECTOR | ZA | |
||
| 44 | 931300-00 | 1 | CAPACITOR SA | ZA | |
||
| 45 | 934378 | 1 | RING | ZA | |
