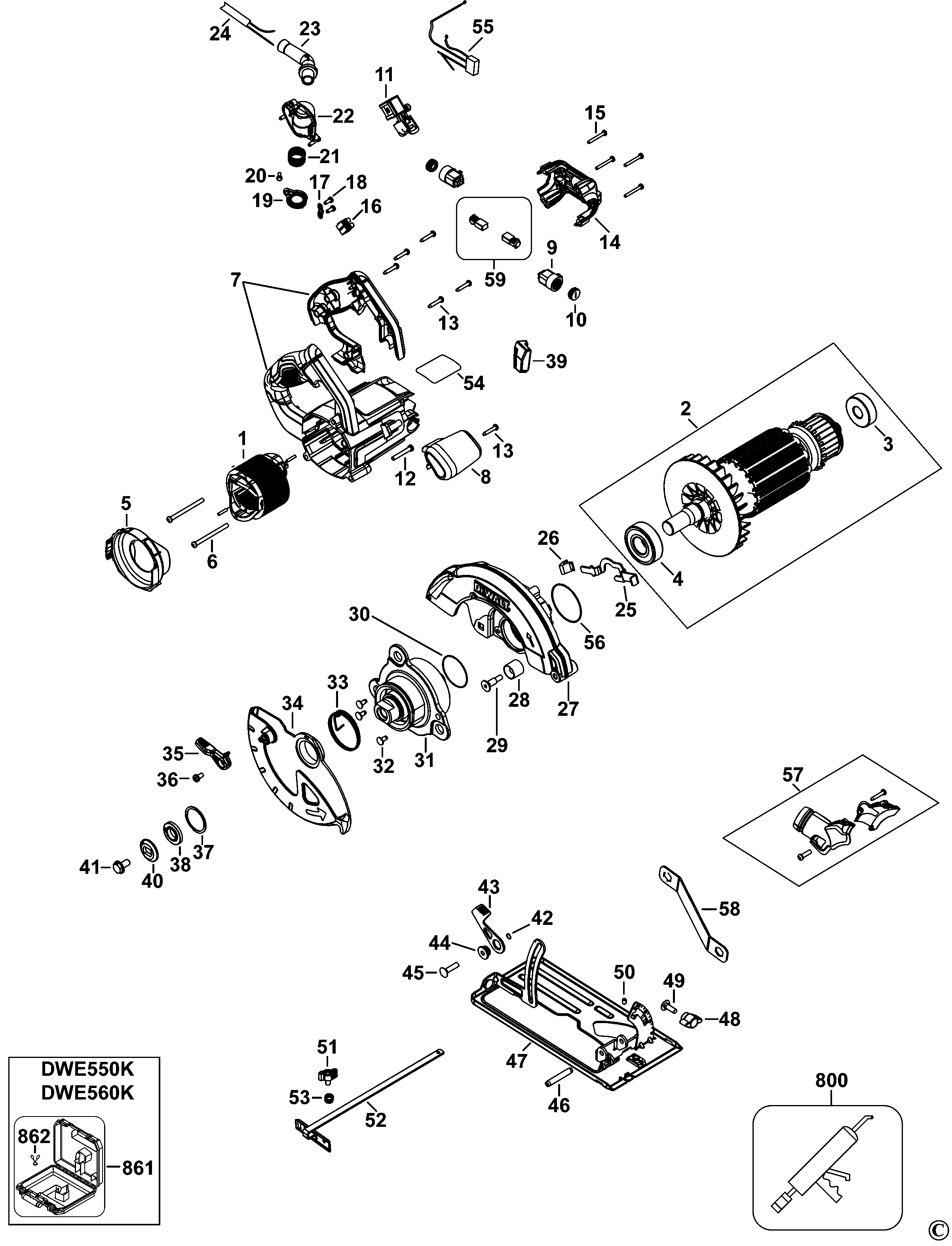

DWE560 CIRCULAR SAW Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N178802 | 1 | FIELD SA 230V | ZA |  |
||
| 2 | N178804 | 1 | ARMATURE SA | 230V | ZA | |
|
| 3 | N110359 | 1 | BEARING | ZA | |
||
| 4 | N472554 | 1 | BEARING | ZA | |
||
| 5 | N083602 | 1 | BAFFLE | ZA | |
||
| 6 | 330019-19 | 2 | SCREW | ZA | |
||
| 7 | N112960 | 1 | FIELDCASE SA | ZA | |
||
| 8 | N086362 | 1 | HANDLE | ZA |  |
||
| 9 | N024450 | 2 | BRUSH HOLDER | ZA | |
||
| 10 | N024448 | 2 | BRUSH CAP | ZA | |
||
| 11 | N092201 | 1 | SWITCH | ZA | |
||
| 12 | 330045-20 | 1 | SCREW | M5*45 T25 | ZA | |
|
| 13 | 330065-31 | 6 | PLASTIC SCREW | ZA | |
||
| 14 | N083601 | 1 | END CAP | ZA | |
||
| 15 | 330065-27 | 4 | SCREW | M3.5 X 30 TX15 | ZA | |
|
| 16 | 320078-00 | 1 | TERMINAL BLOCK | ZA | |
||
| 17 | 821070 | 1 | CORD CLAMP | ZA | |
||
| 18 | N017542 | 2 | PLASTIC SCREW | ZA | |
||
| 19 | N105376 | 1 | PROTECTOR | ZA | |
||
| 20 | 330019-02 | 1 | SCREW | ZA | |
||
| 21 | N083610 | 1 | SPRING | ZA | |
||
| 22 | N102412 | 1 | HOLDER | ZA | |
||
| 23 | N083609 | 1 | CORD PROTECTOR | ZA | |
||
| 24 | N114589 | 1 | CORDSET (EURO) | ZA | |
||
| 25 | N083584 | 1 | SPINDLE LOCK | ZA | |
||
| 26 | N130051 | 1 | SPRING | ZA | |
||
| 27 | N177902 | 1 | GEARCASE SA | ZA | |
||
| 28 | 381066-00 | 1 | BUMPER | ZA | |
||
| 29 | N086355 | 1 | SCREW | ZA | |
||
| 30 | N134472 | 1 | O RING | ZA | |
||
| 31 | N183366 | 1 | SPINDLE SA | ZA | |
||
| 32 | 385915-04 | 3 | SCREW | ZA | |
||
| 33 | N083599 | 1 | SPRING | ZA | |
||
| 34 | N083598 | 1 | GUARD LOWER | ZA | |
||
| 35 | N086628 | 1 | LEVER | ZA | |
||
| 36 | 098094-13 | 1 | SCREW | M5 x 13mm, Pan Hd | ZA | |
|
| 37 | N152544 | 1 | RETAINER | ZA | |
||
| 38 | N112958 | 1 | INNER FLANGE | ZA | |
||
| 39 | N191811 | 1 | RUBBER SEAL | ZA | |
||
| 40 | 145343-01 | 1 | WASHER OUTER CLAMP | ZA | |
||
| 41 | 145344-00 | 1 | SCREW.SPECIAL | ZA | |
||
| 42 | 152211-00 | 1 | RING | ZA | |
||
| 43 | 145347-00 | 1 | LEVER | ZA | |
||
| 44 | N111116 | 1 | NUT | ZA | |
||
| 45 | N143277 | 1 | CARRIAGE BOLT | M6 | ZA | |
|
| 46 | 389562-00 | 1 | PIN | ZA | |
||
| 47 | N136649 | 1 | SHOE SA | ZA | |
||
| 48 | N116044 | 1 | WING NUT | ZA | |
||
| 49 | N038133 | 1 | BOLT | ZA | |
||
| 50 | N094309 | 1 | SCREW | M5 | ZA | |
|
| 51 | N116069 | 1 | KNOB | ZA | |
||
| 52 | N083612 | 1 | FENCE | ZA | |
||
| 53 | N170858 | 1 | SPRING | ZA | |
||
| 56 | N100358 | 1 | O RING | ZA | |
||
| 58 | N035355 | 1 | SPANNER | ZA | |
||
| 59 | N179042 | 1 | BRUSH PAIR 230V | EURO | ZA | |
|
| 800 | 583534-00 | 1 | GREASE | 50 GRAMS - NYE RHEOLUB 380G1 | ZA | |
|
| 861 | N044228 | 1 | KITBOX | ZA | |
||
| 862 | 605265-00 | 1 | SPRING CLIP | ZA | |
