CON529 ЛОБЗИК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу

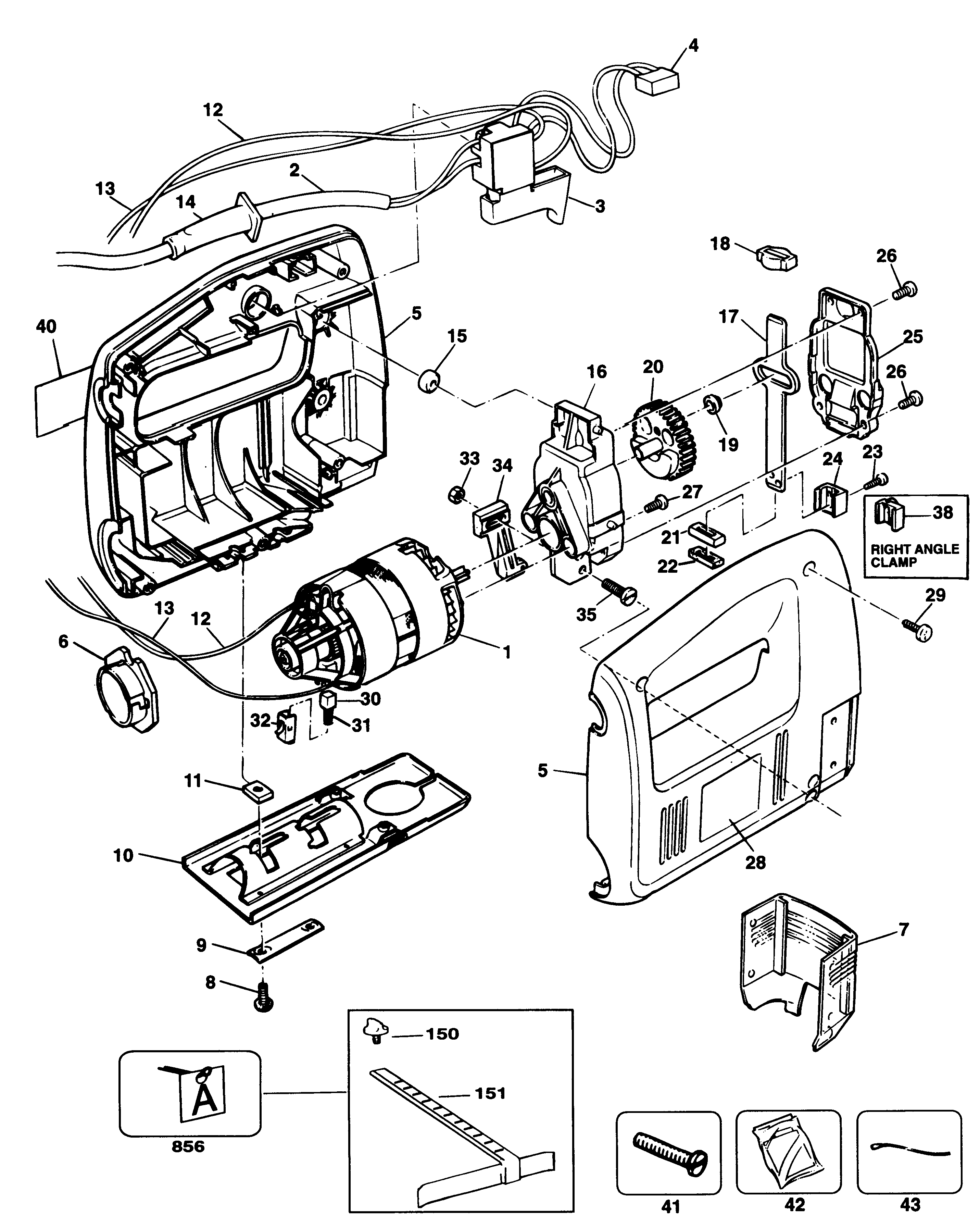

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 576376-03 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | DN51W(DE-AT) | RU | ||
| 1 | 576376-03 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | RU | |||
| 2 | 330048-05 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | RU | |||
| 2 | 330048-05 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | DN51W(DE-AT) | RU | ||
| 3 | 374005 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | RU | |||
| 4 | 807285-06 | 1 | КОНДЕНСАТОР | RU |  |
||
| 4 | 807285-06 | 1 | КОНДЕНСАТОР | DN51W(DE-AT) | RU | |
|
| 5 | 806719-14 | 1 | ПАРА СОСТАВНЫХ ЧАСТЕЙ КОРПУСА | CON529 | RU | ||
| 5 | 806719-14 | 1 | ПАРА СОСТАВНЫХ ЧАСТЕЙ КОРПУСА | CON529 | RU | ||
| 5 | 806719-10 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | BD528 | RU | ||
| 5 | 806719-10 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | BD531 | RU | ||
| 5 | 806719-10 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | BD529 | RU | ||
| 6 | 805156 | 1 | РОЗЕТКА | RU | |||
| 7 | 826918 | 1 | ЗАЩИТНЫЙ КОЖУХ | RU | |||
| 8 | 376409 | 2 | ВИНТ | RU | |
||
| 9 | 805981-00 | 1 | ОПОРА | RU | |||
| 10 | 823909 | 1 | БАШМАК В СБОРЕ | RU | |||
| 11 | 845591 | 2 | ГАЙКА | RU | |||
| 12 | 811516 | 1 | ПРОВОД | RU | |||
| 13 | 811524 | 1 | ПРОВОД | RU | |||
| 14 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | RU | |
||
| 15 | 847185 | 4 | УПЛОТНЕНИЕ | RU | |||
| 16 | 828569 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU | |||
| 17 | 810946 | 1 | ВАЛ | RU | |||
| 18 | 810897 | 1 | ПОДШИПНИК | RU | |||
| 19 | 492994-00 | 1 | РОЛИК | RU | |||
| 20 | 847211 | 1 | ШЕСТЕРНЯ | RU | |||
| 21 | 810893 | 1 | ПОДШИПНИК | RU |  |
||
| 22 | 847216 | 1 | УПЛОТНЕНИЕ | RU | |
||
| 23 | 797123 | 2 | ВИНТ | RU | |
||
| 24 | 847182 | 1 | ЗАЖИМ | RU | |||
| 25 | 822297 | 1 | КРЫШКА | RU | |||
| 26 | 891024 | 4 | ВИНТ | RU | |
||
| 27 | 812171 | 2 | ВИНТ | RU | |
||
| 29 | 809961 | 5 | ВИНТ | RU | |
||
| 30 | 372523 | 2 | ЩЁТКА | RU | |||
| 31 | 847709 | 2 | ПРУЖИНА | RU | |||
| 32 | 846076 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ | RU | |||
| 33 | 892153 | 1 | ГАЙКА | RU | |
||
| 34 | 793242 | 1 | ОПОРА В СБОРЕ | RU | |||
| 35 | 813403 | 1 | ВИНТ | RU | |||
| 36 | 858274 | 1 | НАПРАВЛЯЮЩАЯ | PARTS NOT DRAWN | RU | ||
| 37 | 812331 | 1 | РУЧКА | PARTS NOT DRAWN | RU | ||
| 38 | 821542 | 1 | ЗАЖИМ | RU | |||
| 39 | A5642 | 1 | АДАПТЕР | PARTS NOT DRAWN | RU | ||
| 41 | 990735 | 2 | ВИНТ | DN51W(DE-AT) | RU | ||
| 42 | 747278 | 1 | ПЛАСТИНА | DN51W(DE-AT) | RU |
