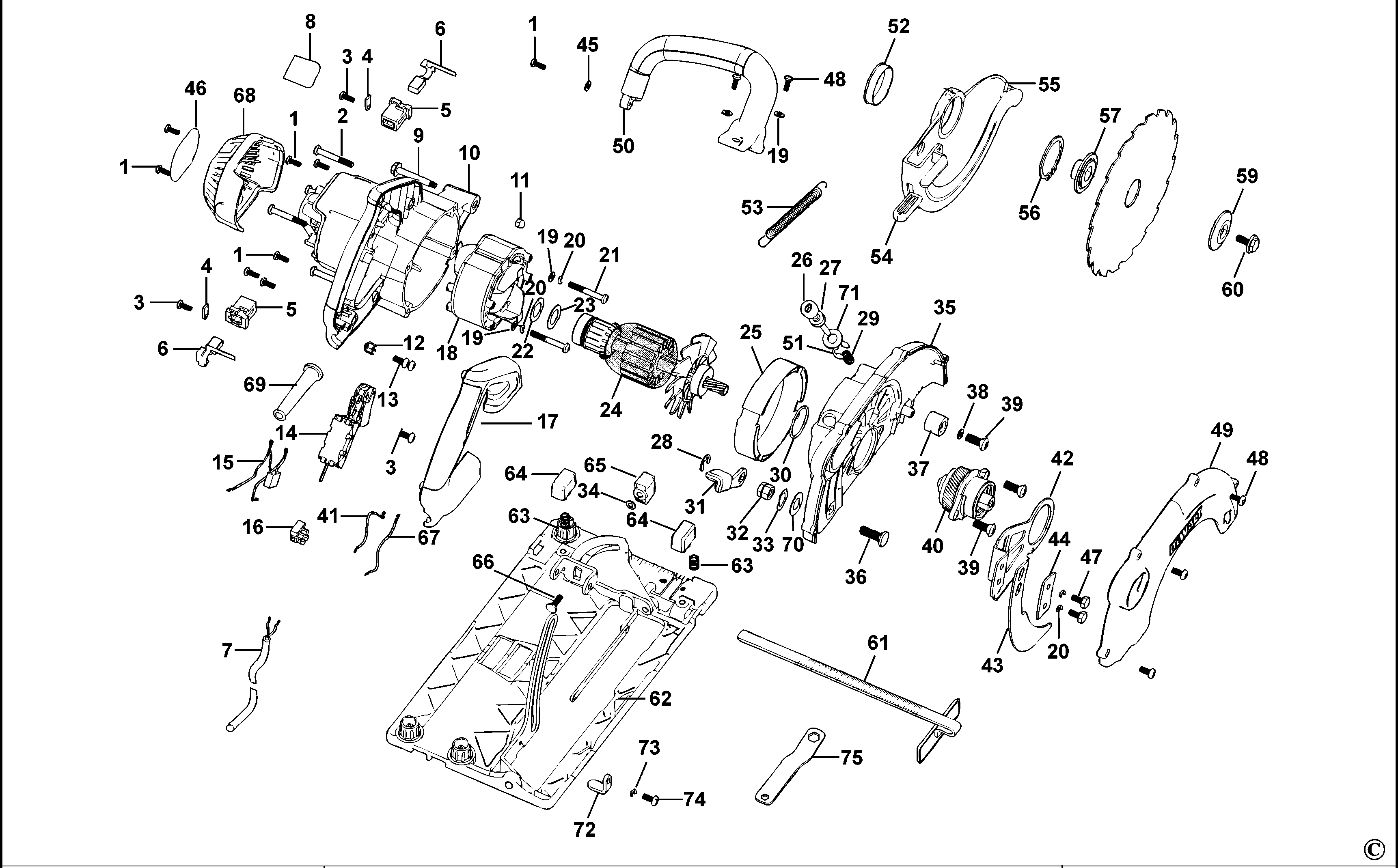

D23651 SIERRA CIRCULAR Type 1 | Dibujos
Documentos
Listado de Piezas
Vea el menú desplegable pues algunos productos pueden tener varios dibujos
Save PDF
Ver página completa
| Item No. | Product Number | Qty Per | Product Description | Otra descrip. | Other Info | Mercados | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 596861-00 | 8 | TORNILLO | 4.2 x 19 | QS |  |
|
| 2 | 596862-00 | 4 | TORNILLO | M5 x 55mm | QS | |
|
| 3 | 596863-00 | 3 | TORNILLO | 4.2 x 9.5mm | QS | |
|
| 4 | 596864-00 | 2 | ABRAZADERA | QS | |
||
| 5 | 596865-00 | 2 | PORTA ESCOBILLA | QS | |
||
| 6 | 596866-00 | 2 | BRUSH 230V | QS | |
||
| 7 | 596867-00 | 1 | CORDSET (EURO) | QS | |
||
| 8 | N036782 | 1 | PLACA SIGNALETICA | MD09 | QS | |
|
| 9 | 596869-00 | 1 | PASADOR | QS | |
||
| 10 | 596870-00 | 1 | CAJA DE MOTOR | QS | |
||
| 11 | 596871-00 | 1 | TUERCA | QS | |
||
| 12 | 596872-00 | 1 | CORDON ABRAZADERA | QS | |
||
| 13 | 596873-00 | 2 | TORNILLO | M4 x 12mm | QS | |
|
| 14 | 596874-00 | 1 | CONMUTADOR | QS | |
||
| 15 | 596875-00 | 1 | CONDENSADOR SA | 230V | QS | |
|
| 16 | 596876-00 | 1 | BLOQUE TERMINAL | QS | |
||
| 17 | 596877-00 | 1 | CUBIERTA DE MANIVELA | QS | |
||
| 18 | 596878-00 | 1 | FIELD 230V | QS | |
||
| 19 | 596879-00 | 4 | ARANDELA | 5mm | QS | |
|
| 20 | 596880-00 | 4 | ARANDELA ELASTICA | 5mm | QS | |
|
| 21 | 596881-00 | 2 | TORNILLO | M5 x 55 | QS | |
|
| 22 | 596882-00 | 1 | ARANDELA AISLADA | QS | |
||
| 23 | 596883-00 | 1 | ARANDELA | QS | |
||
| 24 | 596884-00 | 1 | ARMATURE 230V | QS | |
||
| 25 | 596885-00 | 1 | BAFFLE FAN | QS | |
||
| 26 | 596886-00 | 1 | BOTON | QS | |
||
| 27 | 596887-00 | 1 | INMOVILIZ. HUSILLO | QS | |
||
| 28 | 596888-00 | 1 | MODERADOR | QS | |
||
| 29 | 596889-00 | 1 | MUELLE | QS | |
||
| 30 | 596890-00 | 1 | ANILLO 0 | QS | |
||
| 31 | 596891-00 | 1 | PALANCA | QS | |
||
| 32 | 596892-00 | 1 | TUERCA | QS | |
||
| 33 | 596893-00 | 1 | ARANDELA ELASTICA | QS | |
||
| 34 | 596894-00 | 1 | ARANDELA | 6mm | QS | |
|
| 35 | 596895-00 | 1 | CAJA DE ENGRANAJES | QS | |
||
| 36 | 596896-00 | 1 | PERNO | QS | |
||
| 37 | 596897-00 | 1 | PARADA/TOPE | QS | |
||
| 38 | 596898-00 | 1 | ARANDELA | QS | |
||
| 39 | 596899-00 | 3 | TORNILLO | M4 x 12mm | QS | |
|
| 40 | 596900-00 | 1 | ENGRANAJE SA | QS | |
||
| 41 | 596901-00 | 1 | EJE SA | QS | |
||
| 42 | 596902-00 | 1 | SOPORTE | QS | |
||
| 43 | 596903-00 | 1 | CUCHILLA DE REMACHAR | QS | |
||
| 44 | 596904-00 | 1 | ABRAZADERA | QS | |
||
| 45 | 596905-00 | 1 | ARANDELA | 4mm | QS | |
|
| 46 | 596917-00 | 1 | ETIQUETA DE FABRICA | QS | |
||
| 47 | 596906-00 | 2 | TORNILLO | M5 x 16mm | QS | |
|
| 48 | 596907-00 | 6 | TORNILLO | M5 x 14 | QS | |
|
| 49 | 596908-00 | 1 | GUARDIA | QS | |
||
| 50 | 596909-00 | 1 | MANIVELA DE RIZO | QS | |
||
| 51 | 596910-00 | 1 | MODERADOR | 9mm | QS | |
|
| 52 | 596911-00 | 1 | MANGA/CAMISA | QS | |
||
| 53 | 596912-00 | 1 | MUELLE | QS | |
||
| 54 | 596913-00 | 1 | PALANCA | QS | |
||
| 55 | 596914-00 | 1 | GUARDIA INFERIOR | QS | |
||
| 56 | 596915-00 | 1 | GRAPA CIRCULAR | 42mm | QS | |
|
| 57 | 596916-00 | 1 | PESTAñA INTERNA | QS | |
||
| 59 | 596918-00 | 1 | PESTAñA EXTERIOR | QS | |
||
| 60 | 596919-00 | 1 | PERNO DE PALETAS | QS | |
||
| 61 | 596920-00 | 1 | DEFENSA DE DESGARRE | QS | |
||
| 62 | 1005716-00 | 1 | TORNAPUNTOS SA | QS | |
||
| 63 | 596922-00 | 1 | MUELLE | QS | |
||
| 64 | 596923-00 | 1 | SCREW WING | QS | |
||
| 65 | 596924-00 | 1 | OJIVA SA(SUBMONTANT) | QS | |
||
| 66 | 596925-00 | 1 | TORNILLO | QS | |
||
| 67 | 596926-00 | 1 | EJE SA | QS | |
||
| 68 | 596927-00 | 1 | TAPON | QS | |
||
| 69 | 596928-00 | 1 | CORDON PROTECTOR | QS | |
||
| 70 | 596929-00 | 1 | ARANDELA | 8mm | QS | |
|
| 71 | 597544-00 | 1 | ARANDELA | QS | |
||
| 72 | 597545-00 | 1 | SOPORTE | QS | |
||
| 73 | 597546-00 | 1 | ARANDELA | 4mm | QS | |
|
| 74 | 597547-00 | 1 | TORNILLO | M4 x 8mm | QS | |
|
| 75 | 597548-00 | 1 | LLAVE | QS | |
||
| 800 | 870889-03 | 1 | GRASA | RENOLIT PARAGON EP ½ - 20 GRAMS | 8 Grams | QS |  |
