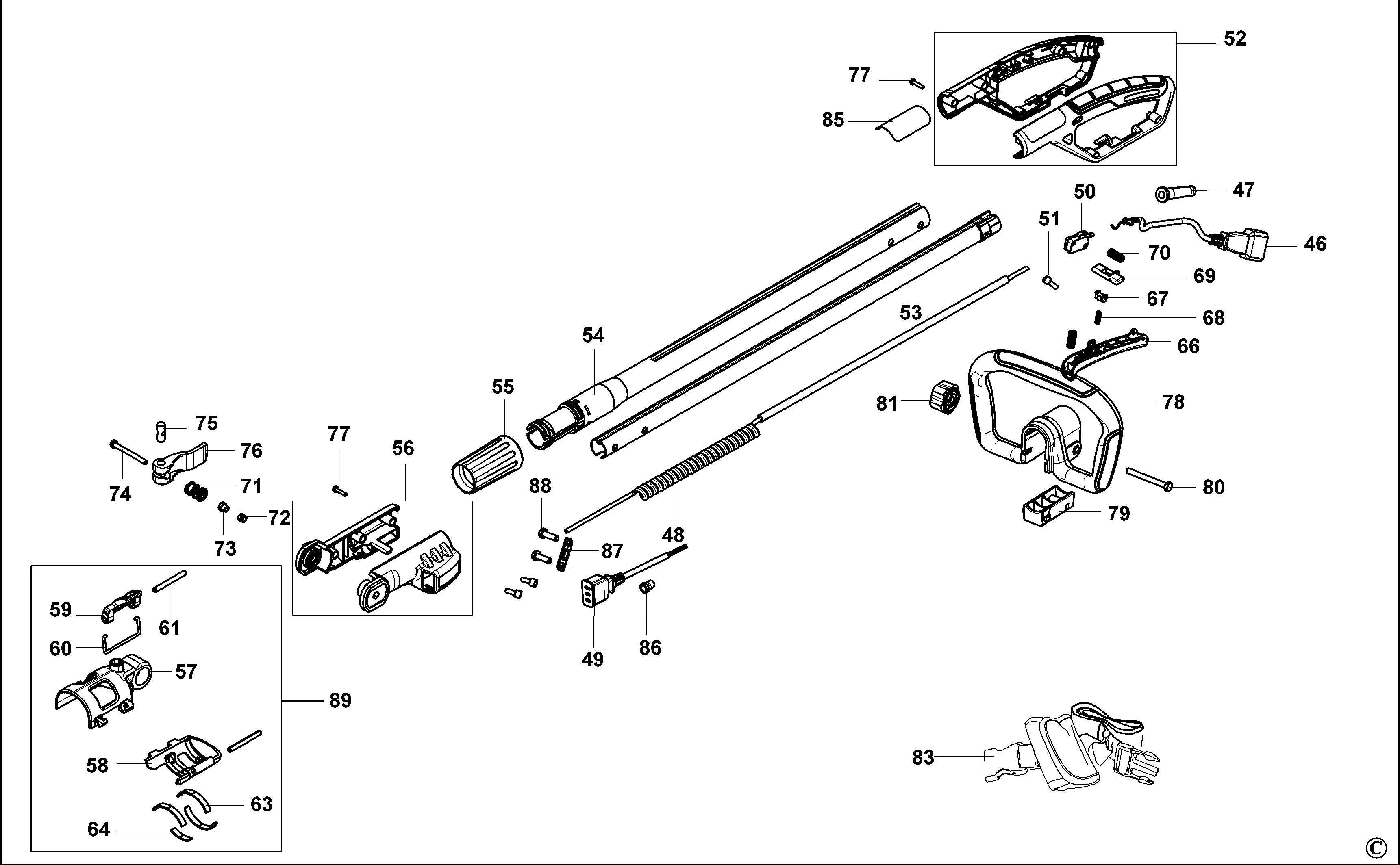

GPSH1000 КУСТОРЕЗ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90622526 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 3 | 90622579 | 1 | МИКРОВЫКЛЮЧАТЕЛЬ | JP | |||
| 4 | 90606130 | 1 | ВЫКЛЮЧАТЕЛЬ И ПЕЧАТНАЯ ПЛАТА В СБОРЕ | JP | |||
| 5 | 90596127 | 1 | КЛЕММА | JP | |||
| 6 | 90596118-01 | 1 | КОЖУХ В СБОРЕ | JP | |||
| 7 | 90598527 | 1 | КРЫШКА | JP | |||
| 8 | 90598529 | 1 | ОПОРНАЯ ПОДУШКА | JP | |||
| 9 | 90598528 | 1 | ДЕРЖАТЕЛЬ | JP | |||
| 10 | 90596120 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP | |||
| 11 | 90620542 | 2 | ПРУЖИНА | JP |  |
||
| 12 | 90596121 | 1 | БЛОКИРОВКА РЫЧАГА | JP | |||
| 13 | 90620926 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕДУЩАЯ ШЕСТЕРНЯ | JP | |||
| 14 | 90611361 | 2 | ВИНТ | SCREW, MACHINE, M3X3 | JP | ||
| 15 | 90598504 | 1 | ВАЛ В СБОРЕ | JP | |||
| 16 | 90598502 | 1 | РЕДУКТОР В СБОРЕ | JP | |||
| 17 | 90598501 | 1 | ШЕСТЕРНЯ В СБОРЕ | JP | |||
| 18 | 90600495 | 1 | КРЫШКА | JP | |||
| 19 | 90604570 | 1 | ШАЙБА | JP | |||
| 20 | 90596160 | 1 | ЗАЖИМ | JP | |||
| 21 | 330024-01 | 1 | ВИНТ | JP | |||
| 24 | 90596129 | 1 | КНОПКА ФИКСАТОРА | JP | |||
| 25 | 90596159 | 1 | ПРУЖИНА | JP | |||
| 26 | 90596154 | 1 | ПЕНОМАТЕРИАЛ | JP | |||
| 27 | 90596135 | 1 | ПЕРЕДНИЙ КОЖУХ | JP | |||
| 28 | 90619011 | 1 | КРЫШКА В СБОРЕ | JP | |||
| 29 | 330019-00 | 7 | ВИНТ | M3x16 T10 PLASTITE | JP |  |
|
| 30 | 330015-01 | 1 | ГАЙКА | JP | |
||
| 31 | 90572186 | 1 | ВИНТ | JP | |
||
| 33 | 90578162-01 | 1 | ШТИФТ | JP | |||
| 34 | 90596629 | 1 | ПРОБКА | JP | |
||
| 35 | 90596092 | 1 | РЕЖУЩИЙ ДИСК В СБОРЕ | BLADE, HEDGE TRIMMER | JP | ||
| 36 | 90596093 | 1 | РЕЖУЩИЙ ДИСК В СБОРЕ | BLADE, GRASS SHEAR | JP | ||
| 37 | 90619012 | 1 | НОЖНЫ | SA SHEATH, HEDGE | JP | ||
| 38 | 90619013 | 1 | НОЖНЫ | SA SHEATH, SHEAR | JP | ||
| 39 | 90596097 | 1 | КОНТЕЙНЕР | JP | |||
| 40 | 90606073 | 2 | РУЧКА | JP | |||
| 41 | 90596138 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |||
| 42 | 90600014 | 1 | РЫЧАГ | JP | |||
| 43 | 90596137 | 1 | ОСНОВА | JP | |||
| 44 | SP10-JP | 1 | КАБЕЛЬ В СБОРЕ | GPSH1000C | JP | ||
| 44 | 90622529 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 45 | 90606074 | 1 | ЗАЖИМ | JP | |||
| 46 | 90622527 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 47 | 90596125 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | JP | |||
| 48 | 90602039 | 1 | КАБЕЛЬ В СБОРЕ | JP | |||
| 49 | 90622528 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 50 | 90615742 | 1 | МИКРОВЫКЛЮЧАТЕЛЬ | JP | |||
| 51 | 90596127 | 3 | КЛЕММА | JP | |||
| 52 | 90596139 | 1 | РУЧКА В СБОРЕ | JP | |||
| 53 | 90619004 | 1 | ТРУБА В СБОРЕ | SA TUBE, INNER | JP | ||
| 54 | 90619005 | 1 | ТРУБА В СБОРЕ | SA TUBE, OUTER | JP | ||
| 55 | 90603807 | 1 | ФЛАНЕЦ | JP | |||
| 56 | 90596140 | 1 | СОЕДИНИТЕЛЬНАЯ ТЯГА | JP | |||
| 57 | 90596146 | 1 | ЗАЖИМ | JP | |||
| 58 | 90623919 | 1 | ЗАЖИМ В СБОРЕ | JP | |||
| 59 | 90601870 | 1 | РЫЧАГ | JP | |||
| 60 | 90601867 | 1 | ПРОВОД | JP | |||
| 61 | 90598526 | 2 | ШТИФТ | JP | |||
| 63 | 90608162 | 3 | ОПОРНАЯ ПОДУШКА | PAD, EVA, 60X6X1.5 | JP | ||
| 64 | 90608163 | 1 | ОПОРНАЯ ПОДУШКА | PAD, EVA, 30X6X1.5 | JP | ||
| 66 | 90603585 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP | |||
| 67 | 90567330 | 1 | ЗВЕНО | JP | |||
| 68 | 90572098 | 1 | ПРУЖИНА | JP | |||
| 69 | 90600807 | 1 | БЛОКИРОВКА РЫЧАГА | JP | |||
| 70 | 90620542 | 2 | ПРУЖИНА | JP | |
||
| 71 | 90598525 | 1 | ПРУЖИНА | JP | |||
| 72 | 477344-00 | 1 | ГАЙКА M5 | JP | |||
| 73 | 90608161 | 1 | ВТУЛКА | JP | |||
| 74 | 90596153 | 1 | БОЛТ | JP | |||
| 75 | 90620642 | 1 | ШТИФТ | JP | |||
| 76 | 90603299 | 1 | ЗАЖИМ | JP | |||
| 77 | 330019-03 | 9 | ВИНТ | JP | |
||
| 78 | 90603923 | 1 | HANDLE | JP | |||
| 79 | 90605233 | 1 | КРЕПЛЕНИЕ | JP | |||
| 80 | 90606115 | 1 | БОЛТ | JP | |||
| 81 | 90596151 | 1 | ГАЙКА | JP | |||
| 82 | 90593545 | 1 | ЗАЩИТНЫЕ ОЧКИ | JP | |||
| 83 | 90582478 | 1 | РЕМЕНЬ | JP | |||
| 84 | 90609714 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | JP | |||
| 85 | 90606235 | 1 | ЭТИКЕТКА | JP | |||
| 86 | 90623176 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | JP | |||
| 87 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 88 | 330019-01 | 1 | ВИНТ, ВРЕМ. | M3.63 x 9.5mm T15 | JP | |
|
| 89 | 90596141 | 1 | ЗАЖИМ В СБОРЕ | JP | |||
| 90 | 90625321 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 100 | N553058 | 1 | ОСНОВНОЕ УСТРОЙСТВО В СБОРЕ | JP | |||
| 821 | 90609710 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP |
