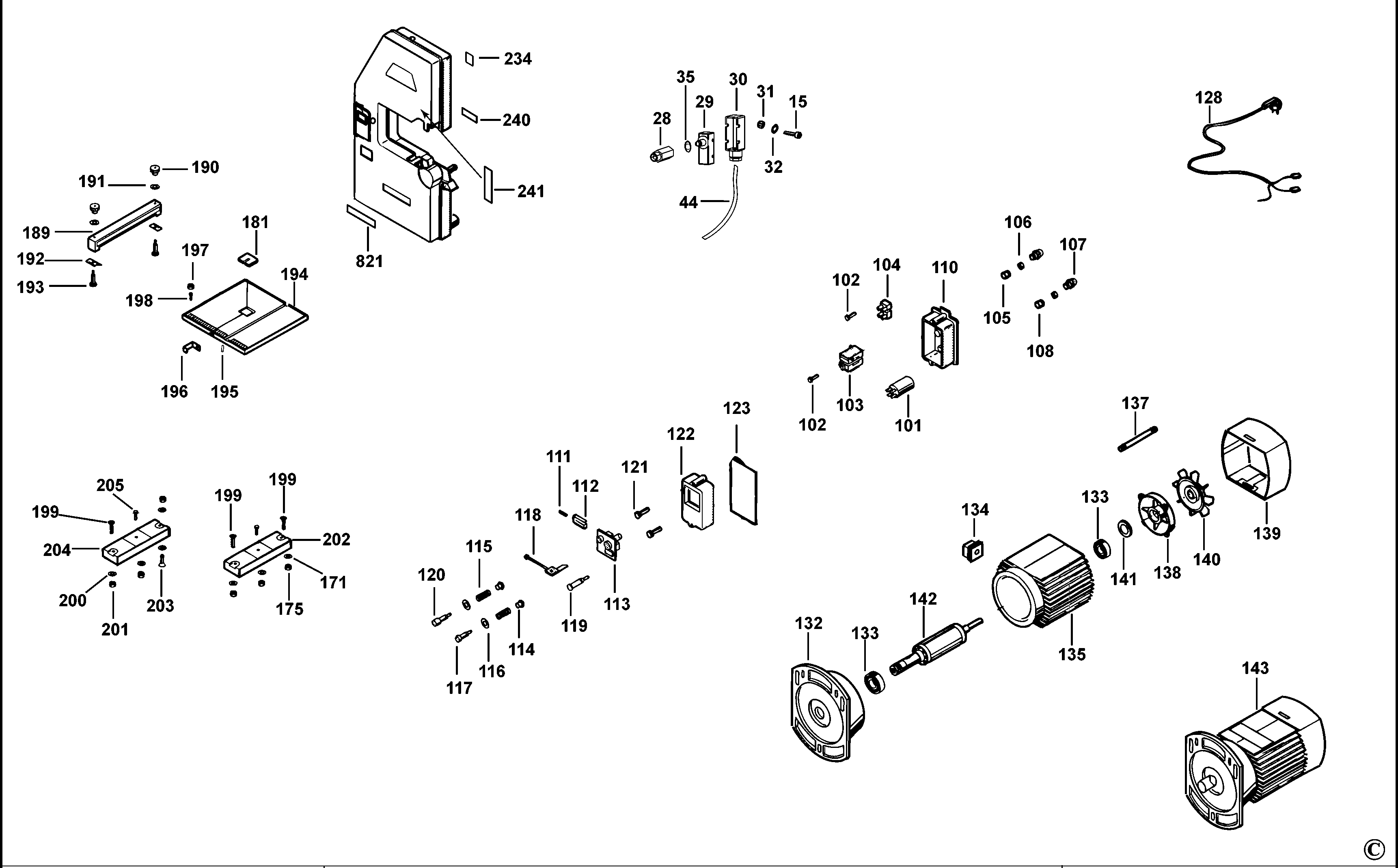

DW738 SEGA A NASTRO Type 3 | Disegni
Documenti
Elenco Ricambi
Si prega di visualizzare il menu a tendina dal momento che alcuni prodotti potrebbero avere più disegni
Stampabile
Visualizza Pagina intera
| Item No. | Product Number | Qty Per | Product Description | INFORMAZIONI | Altre informazioni | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 15 | 949894-04 | 2 | VITE | QS | |||
| 28 | N060332 | 1 | GUAINA ISOLANTE | QS | |||
| 29 | N060328 | 1 | MICROINTERRUTTORE | QS | |||
| 30 | N061369 | 1 | COPERCHIO INTERR. | QS | |||
| 31 | 860083-10 | 2 | DADO | QS | |||
| 32 | 860073-00 | 2 | RONDELLA | QS | |||
| 35 | 932302-00 | 1 | RONDELLA | QS | |||
| 44 | N070356 | 1 | CAVO | QS | |||
| 101 | 861429-08 | 1 | CAPACITOR 220/240 | QS | |||
| 102 | 860084-08 | 2 | VITE | QS | |||
| 103 | 868242-01 | 1 | CONTACT 220V | QS | |||
| 104 | 860468-02 | 1 | CONNETTORE | QS | |||
| 105 | 860452-00 | 2 | BOCCOLA | QS | |||
| 106 | 860463-00 | 2 | MORSETTO | QS | |||
| 107 | 860462-00 | 2 | DADO | QS | |||
| 108 | 860452-01 | 1 | GUARNIZIONE | QS | |||
| 110 | 860459-01 | 1 | SCATOLA INTERRUTTORE | QS | |||
| 111 | 860112-06 | 1 | MOLLA | QS | |||
| 112 | 860469-00 | 1 | DISP. DI BLOCCAGGIO | QS | |||
| 113 | 860461-01 | 1 | SCATOLA INTERRUTTORE | QS | |||
| 114 | 860466-00 | 2 | GUARNIZIONE | QS | |||
| 115 | 860112-05 | 2 | MOLLA | QS | |||
| 116 | 860077-01 | 2 | RONDELLA | QS | |||
| 117 | 860464-00 | 1 | PULSANTE | QS | |||
| 118 | 863301-00 | 1 | CHIAVE DI SICUREZZA | QS | |||
| 119 | 949785-02 | 1 | NEON | QS | |||
| 120 | 860465-00 | 1 | PULSANTE | QS | |||
| 121 | 860084-17 | 2 | VITE | QS | |||
| 122 | 860460-00 | 1 | COPERTURA | QS | |||
| 123 | 863122-01 | 1 | GUARNIZIONE | QS | |||
| 124 | 863320-00 | 1 | LEVA | QS | |||
| 125 | 863073-00 | 1 | CALOTTA | QS | |||
| 126 | 760483-00 | 1 | MOLLA | QS | |||
| 132 | 860442-01 | 1 | CALOTTA ANTERIORE | QS | |||
| 133 | 868768-07 | 1 | CUSCINETTO | QS | |||
| 134 | 860447-00 | 1 | BOCCOLA | QS | |||
| 135 | 868412-01 | 1 | ASS. STATORE | QS | |||
| 137 | 863119-00 | 4 | TIRANTE | QS | |||
| 138 | 860443-00 | 1 | COPERTURA TERMINALE | QS | |||
| 139 | 860445-00 | 1 | COPERTURA | QS | |||
| 140 | 860444-00 | 1 | VENTOLA | QS | |||
| 141 | 860080-02 | 1 | ANELLO | QS | |||
| 142 | 868532-00 | 1 | ROTORE | QS | |||
| 143 | 868392-03 | 1 | MOTOR SA 230V | QS | |||
| 144 | 860428-00 | 2 | VITE | QS | |||
| 145 | 863263-01 | 1 | PROTEZIONE | QS | |||
| 146 | 949853-02 | 1 | VITE | QS | |||
| 147 | 863797-00 | 2 | BLOCCO DI GUIDA | 45 degree block | QS | ||
| 148 | 862183-01 | 2 | BLOCCO DI GUIDA | QS | |||
| 149 | 860077-00 | 2 | ANELLO DI TENUTA | QS | |||
| 150 | 949891-04 | 1 | VITE | QS | |||
| 151 | 863126-00 | 1 | PIASTRA | QS | |||
| 152 | 862012-01 | 1 | ASTA | QS | |||
| 153 | 863795-00 | 2 | PERNO | QS | |||
| 154 | 863128-00 | 2 | REGOLATORE | QS | |||
| 155 | 862188-00 | 1 | STAFFA | QS | |||
| 156 | 949891-02 | 1 | VITE | QS | |||
| 157 | 949722-04 | 1 | MOLLA | QS | |||
| 158 | 860073-14 | 3 | RONDELLA | QS | |||
| 159 | 866379-03 | 1 | SOSTEGNOSACCO | QS | |||
| 160 | 863471-00 | 1 | MANOPOLA | QS | |||
| 161 | 949755-02 | 1 | CUSCINETTO | QS | |||
| 162 | 869235-00 | 1 | CHIAVE A STELLA | QS | |||
| 163 | 863287-00 | 1 | GUIDA | QS | |||
| 164 | 860083-02 | 1 | DADO | QS | |||
| 165 | 863468-03 | 1 | ASS. MANOPOLA | QS | |||
| 166 | 860092-01 | 3 | DADO | QS | |||
| 167 | 941602-00 | 2 | RONDELLA | QS | |||
| 168 | 860094-00 | 2 | SCREW.TEMP | QS | |||
| 169 | 863697-00 | 1 | ASS. MANOPOLA | QS | |||
| 170 | 860098-04 | 1 | WRENCH 6 MM | QS | |||
| 171 | 860074-03 | 17 | RONDELLA | QS | |||
| 172 | 860093-00 | 1 | VITE | QS | |||
| 173 | 860083-18 | 2 | NUT M5 | QS | |||
| 175 | 860083-04 | 7 | DADO | QS | |||
| 176 | 869377-03 | 1 | SOSTEGNO TAVOLO | >012015 | QS | ||
| 176 | 869431-00 | 1 | KIT MANUTENZ | <012015 | QS | ||
| 177 | 860085-03 | 4 | BULLONE | QS | |||
| 178 | 949882-03 | 1 | CHIAVE ESAGONALE | QS | |||
| 179 | 869377-02 | 1 | SOSTEGNO TAVOLO | >012015 | QS | ||
| 179 | 869431-00 | 1 | KIT MANUTENZ | <012015 | QS | ||
| 180 | 864550-02 | 1 | ASS. RUOTA MOTRICE | QS | |||
| 181 | 863467-00 | 1 | INSERTO | QS | |||
| 182 | 949891-07 | 2 | VITE | QS | |||
| 183 | N230396 | 1 | CINGHIA | QS | |||
| 184 | 860083-05 | 4 | NUT RH | QS | |||
| 185 | 949745-01 | 2 | ANELLO | QS | |||
| 186 | 863299-00 | 2 | PERNO | QS | |||
| 187 | 861721-06 | 2 | CUSCINETTO | QS | |||
| 188 | N110358 | 2 | CUSCINETTO | QS | |||
| 189 | 869175-00 | 1 | KIT MANUTENZ | Inc 193 x 2 | QS | ||
| 190 | 946469-00 | 2 | MANOPOLA | QS | |||
| 191 | 860075-00 | 2 | RONDELLA | QS | |||
| 192 | 862205-90 | 2 | MORSETTO | QS | |||
| 193 | 860085-31 | 2 | VITE | 6x75 | QS | ||
| 194 | 862203-02 | 1 | TAVOLO | QS | |||
| 195 | 949867-10 | 1 | PERNO | QS | |||
| 196 | 863257-00 | 1 | PIASTRA | QS | |||
| 197 | 949853-09 | 1 | VITE | QS | |||
| 198 | 949760-02 | 1 | INSERTO | QS | |||
| 199 | 860301-09 | 3 | BULLONE | QS | |||
| 200 | 860073-04 | 2 | RONDELLA | QS | |||
| 201 | 860083-05 | 2 | NUT RH | QS | |||
| 202 | 863150-04 | 1 | BASE DESTRA | QS | |||
| 203 | 860301-09 | 1 | BULLONE | QS | |||
| 204 | 863149-04 | 1 | BASE SINISTRA | QS | |||
| 205 | 860085-01 | 2 | VITE | QS | |||
| 206 | 860092-00 | 2 | DADO | QS | |||
| 207 | 941959-00 | 2 | BULLONE | QS | |||
| 208 | 860075-00 | 2 | RONDELLA | QS | |||
| 209 | 863801-00 | 1 | SPAZZOLE | QS | |||
| 210 | 864431-15 | 1 | COPERTURA | QS | |||
| 211 | 862618-08 | 1 | ETICHETTA | QS | |||
| 212 | 864550-01 | 1 | ASS. RUOTA MOTRICE | QS | |||
| 213 | 863796-00 | 2 | BLOCCO DI GUIDA | square block | QS | ||
| 214 | 949873-01 | 2 | MOLLA | QS | |||
| 215 | 949727-03 | 1 | ANELLO | QS | |||
| 216 | 860093-04 | 1 | VITE | QS | |||
| 217 | N110358 | 2 | CUSCINETTO | QS | |||
| 218 | 860076-03 | 1 | RONDELLA | QS | |||
| 220 | 862185-00 | 1 | PULEGGIA | QS | |||
| 223 | 860073-06 | 1 | RONDELLA DISTANZIALE | QS | |||
| 229 | 860094-02 | 1 | VITE | QS | |||
| 234 | 863220-03 | 1 | ETICHETTA | QS | |||
| 237 | 720688-02 | 1 | VITE | 3.9x13 | QS | ||
| 238 | 391358-01 | 1 | PORTAUTENSILE | QS | |||
| 239 | 860610-01 | 1 | ASTA SPINGENTE | QS | |||
| 240 | 625450-00 | 1 | ETICHETTA | QS | |||
| 241 | 861709-02 | 1 | ETICHETTA | QS | |||
| 242 | 869157-00 | 1 | PROTEZIONE | QS | |||
| 244 | 860073-00 | 1 | RONDELLA | QS | |||
| 300 | 947067-00 | 1 | SPINA | QS | |||
| 301 | N060330 | 1 | VITE | QS | |||
| 305 | N071950 | 1 | GUARDIA SUPERIORE | QS | |||
| 306 | N071951 | 1 | GUARDIA SUPERIORE | QS | |||
| 307 | N071952 | 1 | GUARDIA INFERIORE | QS | |||
| 308 | N071953 | 1 | PROTEZIONE | QS | |||
| 309 | 860094-01 | 4 | VITE | QS | |||
| 821 | N051098 | 1 | SCHEDA | QS | |||
| 846 | 864782-01 | 1 | ASS. SACCHETTI | QS |
