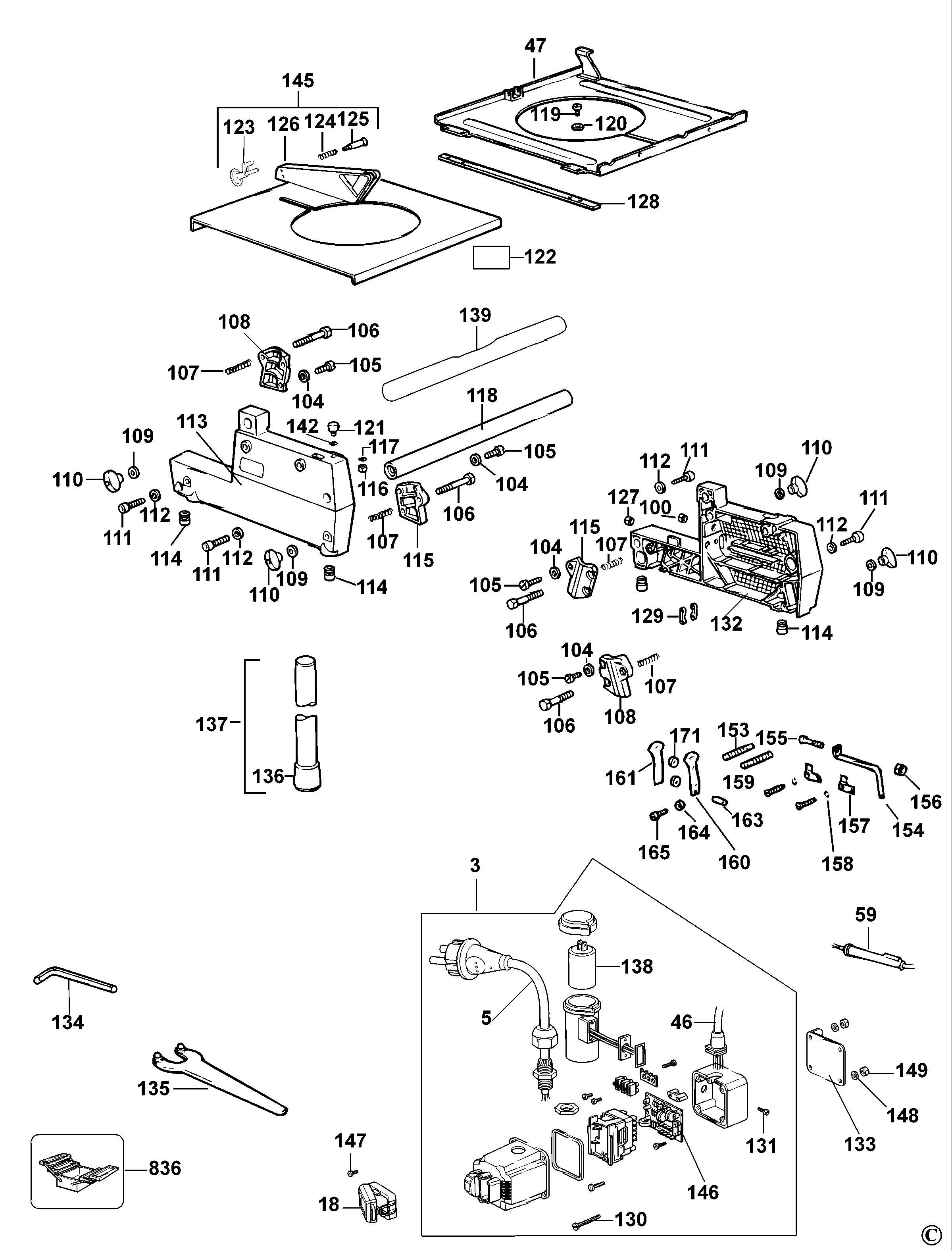

TGS271 SEGA COMBINATA Type 1 | Disegni
Documenti
Elenco Ricambi
Si prega di visualizzare il menu a tendina dal momento che alcuni prodotti potrebbero avere più disegni
Stampabile
Visualizza Pagina intera
| Item No. | Product Number | Qty Per | Product Description | INFORMAZIONI | Altre informazioni | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 868409-00 | 1 | ROTORE | CH | |||
| 2 | 868421-00 | 1 | STATORE | CH | |||
| 3 | 947902-04 | 1 | SWITCHBOX SA | CH | |||
| 4 | 942450-00 | 1 | MANOPOLA | CH | |||
| 5 | 860731-00 | 1 | CAVO | CH | |||
| 6 | 171120804 | 1 | COPERTURA | CH | |||
| 7 | 942275-02 | 1 | VENTOLA | CH | |||
| 8 | 942247-02 | 1 | COPERTURA TERMINALE | CH | |||
| 9 | 860084-10 | 4 | VITE | CH | |||
| 10 | 860155-05 | 1 | CUSCINETTO | CH | |||
| 11 | 171125701 | 2 | CUNEO | CH | |||
| 12 | 860091-04 | 3 | VITE | CH | |||
| 13 | 171114700 | 1 | PIASTRA | CH | |||
| 14 | 860155-08 | 1 | CUSCINETTO | CH | |||
| 15 | 941798-00 | 1 | PERNO DI BLOCCO | CH | |||
| 16 | 330045-15 | 4 | VITE | CH | |||
| 17 | 761295-00 | 1 | VITE | CH | |||
| 18 | N377168 | 1 | COPERCHIO INTERR. | CH | |||
| 19 | 868571-00 | 1 | SC SERIE FLANGIA | CH | |||
| 20 | 868571-00 | 1 | SC SERIE FLANGIA | CH | |||
| 21 | 945979-00 | 1 | DISTANZIALE | CH | |||
| 22 | 860091-04 | 3 | VITE | CH | |||
| 23 | 171114700 | 1 | PIASTRA | CH | |||
| 24 | 861090-00 | 2 | VITE | CH | |||
| 25 | 942329-00 | 7 | VITE | CH | |||
| 26 | 761054-00 | 1 | MOLLA | CH | |||
| 27 | 071921305 | 1 | MANOPOLA | CH | |||
| 28 | 949726-05 | 1 | DADO | CH | |||
| 29 | 941802-00 | 1 | BARILE | CH | |||
| 30 | 761065-00 | 1 | PERNO | CH | |||
| 31 | 941880-00 | 1 | VITE | CH | |||
| 32 | 171930412 | 2 | RONDELLA | CH | |||
| 34 | 864305-03 | 1 | GUIDA | CH | |||
| 35 | 949743-01 | 2 | VITE | CH | |||
| 36 | 760259-00 | 1 | PERNO | CH | |||
| 37 | 941800-00 | 2 | RONDELLA DENTATA | CH | |||
| 38 | 942225-00 | 1 | ALBERINO | CH | |||
| 39 | 942472-01 | 1 | REGOLATORE RUOTA | CH | |||
| 40 | 941801-00 | 1 | RONDELLA | CH | |||
| 41 | 171112607 | 1 | LOCALIZZATORE | CH | |||
| 42 | 864512-03 | 1 | TAVOLA ROTANTE | CH | |||
| 43 | 947874-01 | 1 | REGOLO DESTRO | CH | |||
| 44 | 947874-00 | 1 | REGOLO SINISTRO | CH | |||
| 45 | 942234-00 | 1 | PERNO DI BLOCCO | CH | |||
| 46 | 949881-06 | 1 | CAVO MOTORE | CH | |||
| 47 | 861072-00 | 1 | TAVOLO | CH | |||
| 48 | 868256-00 | 10 | VITE | CH | |||
| 49 | 942272-00 | 1 | VITE | CH | |||
| 50 | 942364-00 | 1 | PIASTRA | CH | |||
| 51 | 860085-09 | 1 | SCREW.TEMP | CH | |||
| 52 | 860083-12 | 1 | NUT M6 | CH | |||
| 53 | 861380-00 | 1 | ARRESTO PROFONDITA' | CH | |||
| 54 | 860491-01 | 2 | MOLLA | CH | |||
| 55 | 760233-00 | 1 | PERNO | CH | |||
| 56 | 941807-00 | 1 | MANOPOLA | CH | |||
| 57 | 860073-03 | 1 | WASHER M8 | CH | |||
| 58 | 942244-00 | 1 | GUAINA ISOLANTE | CH | |||
| 59 | 942277-00 | 1 | MANICOTTO | CH | |||
| 60 | 941886-00 | 1 | GUAINA ISOLANTE | CH | |||
| 61 | 249232-00 | 2 | NUT M4 | CH | |||
| 62 | 861680-00 | 1 | ASS CORPO | CH | |||
| 63 | 941885-01 | 1 | MOLLA | CH | |||
| 64 | 941872-00 | 2 | PERNO | CH | |||
| 65 | 949795-01 | 4 | VITE | CH | |||
| 66 | 071123503 | 1 | ALBERINO | CH | |||
| 67 | 942255-03 | 1 | PROTEZIONE | CH | |||
| 67 | 942255-03 | 1 | PROTEZIONE | CH | |||
| 68 | 861095-01 | 1 | BUFFER | CH | |||
| 69 | 861096-01 | 2 | RULLO | CH | |||
| 70 | 860322-03 | 2 | ANELLO D'ARRESTO | CH | |||
| 71 | 760295-01 | 1 | MOLLA | CH | |||
| 72 | 171982509 | 1 | FUNICELLA | CH | |||
| 73 | 171120600 | 1 | DISCO | CH | |||
| 74 | 171127001 | 1 | VITE | CH | |||
| 75 | 942251-00 | 1 | LEVA | CH | |||
| 76 | 171120901 | 2 | MOZZO | CH | |||
| 77 | 941563-00 | 1 | DADO | CH | |||
| 78 | 171127400 | 1 | HANDLE | CH | |||
| 79 | 171120202 | 1 | COPERTURA MANICO | CH | |||
| 80 | 860084-11 | 2 | VITE | CH | |||
| 81 | 949726-05 | 1 | DADO | CH | |||
| 82 | 171120501 | 1 | COLLEGAMENTO | CH | |||
| 83 | 171127003 | 1 | VITE | CH | |||
| 84 | 949886-16 | 1 | VITE | CH | |||
| 85 | 860091-04 | 3 | VITE | CH | |||
| 86 | 171163501 | 1 | COPERTURA | CH | |||
| 87 | 860084-13 | 2 | VITE | CH | |||
| 88 | 941544-00 | 2 | SERRAFILO PER CAVO | CH | |||
| 89 | 942416-00 | 1 | MORSETTIERA | CH | |||
| 90 | 949701-02 | 2 | VITE | CH | |||
| 91 | 860322-00 | 1 | ANELLO D'ARRESTO | CH | |||
| 92 | 942263-00 | 1 | MANOPOLA | CH | |||
| 93 | 860073-04 | 1 | RONDELLA | CH | |||
| 94 | 861138-00 | 1 | SUPPORTO | CH | |||
| 95 | 861012-00 | 1 | LAMA CON MAN. A SQU. | CH | |||
| 96 | 941602-00 | 1 | RONDELLA | CH | |||
| 97 | 861140-00 | 1 | KIT LAMA A SQ. | CH | |||
| 98 | 861097-00 | 1 | ETICHETTA | CH | |||
| 99 | 861098-00 | 2 | ETICHETTA | CH | |||
| 100 | 860083-15 | 1 | DADO | CH | |||
| 101 | 861287-02 | 1 | SC PROTEZIONE INF. | CH | |||
| 104 | 720959-00 | 8 | RONDELLA | CH | |||
| 105 | 330045-55 | 8 | VITE | CH | |||
| 106 | 860301-09 | 1 | BULLONE | CH | |||
| 107 | 761054-00 | 1 | MOLLA | CH | |||
| 108 | 861077-01 | 1 | MORSETTO DESTRO | CH | |||
| 109 | 860073-03 | 1 | WASHER M8 | CH | |||
| 110 | 941756-00 | 4 | MANOPOLA | CH | |||
| 111 | 942447-00 | 4 | VITE | CH | |||
| 112 | 98197-08 | 4 | RONDELLA | CH | |||
| 113 | 861088-01 | 1 | LATO SINISTRO | CH | |||
| 114 | 941803-00 | 4 | PIEDE | CH | |||
| 115 | 861078-01 | 1 | MORSETTO SINISTRO | CH | |||
| 116 | 860083-14 | 1 | DADO | CH | |||
| 117 | 860078-02 | 1 | RONDELLA | CH | |||
| 118 | 861074-01 | 1 | TRAVERSA | CH | |||
| 119 | 760998-00 | 4 | VITE | CH | |||
| 120 | 761035-00 | 4 | RONDELLA | CH | |||
| 121 | 941614-00 | 1 | PIEDE | CH | |||
| 122 | 861099-00 | 2 | ETICHETTA | CH | |||
| 123 | N162670 | 1 | PERNO | CH | |||
| 124 | 941622-00 | 1 | MOLLA | CH | |||
| 125 | 171112604 | 1 | PERNO | CH | |||
| 126 | N162669 | 1 | GUARDIA SUPERIORE | CH | |||
| 127 | 021161300 | 1 | ANELLO DI TENUTA | CH | |||
| 128 | 171116301 | 1 | GUIDA | CH | |||
| 129 | 861091-00 | 3 | SERRAFILO PER CAVO | CH | |||
| 130 | 860089-39 | 2 | VITE | CH | |||
| 131 | 860094-03 | 2 | VITE | CH | |||
| 132 | 861089-01 | 1 | LATO DESTRO | CH | |||
| 133 | 944341-00 | 1 | STAFFA | CH | |||
| 134 | 860098-04 | 1 | WRENCH 6 MM | CH | |||
| 135 | 939072-00 | 1 | CHIAVE | CH | |||
| 136 | 861073-00 | 1 | PIEDE | CH | |||
| 137 | 861076-00 | 1 | ASS. GAMBA | CH | |||
| 138 | 949772-47 | 1 | CONDENSATORE | CH | |||
| 139 | 861075-00 | 1 | TRAVERSA | CH | |||
| 140 | 942331-00 | 1 | GRAFFA | CH | |||
| 141 | 943582-01 | 1 | TUBO D'ASPIRAZIONE | CH | |||
| 142 | 941602-00 | 1 | RONDELLA | CH | |||
| 143 | 942182-00 | 1 | PERNO | CH | |||
| 144 | 861380-00 | 1 | ARRESTO PROFONDITA' | CH | |||
| 145 | N164678 | 1 | ASS. PROTEZIONE | CH | |||
| 146 | 861465-00 | 1 | ASS. FRENO | CH | |||
| 147 | 860084-04 | 2 | VITE | CH | |||
| 148 | 860073-01 | 2 | RONDELLA | CH | |||
| 149 | 860083-02 | 2 | DADO | CH | |||
| 151 | 945960-05 | 1 | COPERTURA | CH | |||
| 153 | 942522-00 | 2 | MOLLA | CH | |||
| 154 | 942098-00 | 1 | DISP. DI BLOCCAGGIO | CH | |||
| 155 | 942185-00 | 1 | VITE | M6 | CH | ||
| 156 | 860083-12 | 1 | NUT M6 | CH | |||
| 157 | 942104-00 | 2 | PONTE | CH | |||
| 158 | 761035-00 | 2 | RONDELLA | CH | |||
| 159 | 860094-00 | 6 | SCREW.TEMP | CH | |||
| 160 | 861071-00 | 1 | BLOCCAGGIO | CH | |||
| 161 | 861070-00 | 1 | DISP. DI BLOCCAGGIO | CH | |||
| 163 | 942365-00 | 1 | PERNO | CH | |||
| 164 | 949876-08 | 2 | RONDELLA | CH | |||
| 165 | 860094-00 | 2 | SCREW.TEMP | CH | |||
| 171 | 860073-07 | 2 | WASHER M6 | CH | |||
| 173 | 933652-00 | 1 | RONDELLA | CH | |||
| 174 | 860094-02 | 1 | VITE | CH | |||
| 235 | 946213-02 | 1 | ASS. PROTEZIONE | CH | |||
| 236 | 946314-00 | 1 | CHIUSURA | CH | |||
| 269 | 949743-03 | 1 | VITE | CH | |||
| 270 | 942320-03 | 1 | GUIDA | CH | |||
| 271 | 861346-00 | 1 | GUIDA | CH | |||
| 272 | 942316-01 | 1 | BARRA DI FISSAGGIO | CH | |||
| 273 | 860073-03 | 1 | WASHER M8 | CH | |||
| 274 | 941756-00 | 1 | MANOPOLA | CH | |||
| 275 | 941819-01 | 1 | STAFFA | CH | |||
| 276 | 941756-00 | 1 | MANOPOLA | CH | |||
| 277 | 860092-02 | 1 | DADO | CH | |||
| 278 | 860073-07 | 1 | WASHER M6 | CH | |||
| 279 | 941578-01 | 1 | GUIDA | CH | |||
| 280 | 171231600 | 1 | SUPPORTO | CH | |||
| 281 | 071232100 | 1 | CALOTTA | CH | |||
| 284 | 941518-00 | 1 | VITE | CH | |||
| 285 | 860083-12 | 1 | NUT M6 | CH | |||
| 286 | 860073-03 | 1 | WASHER M8 | CH | |||
| 836 | 559583-99 | 1 | ATTREZZO DI SERVIZIO | CH |
