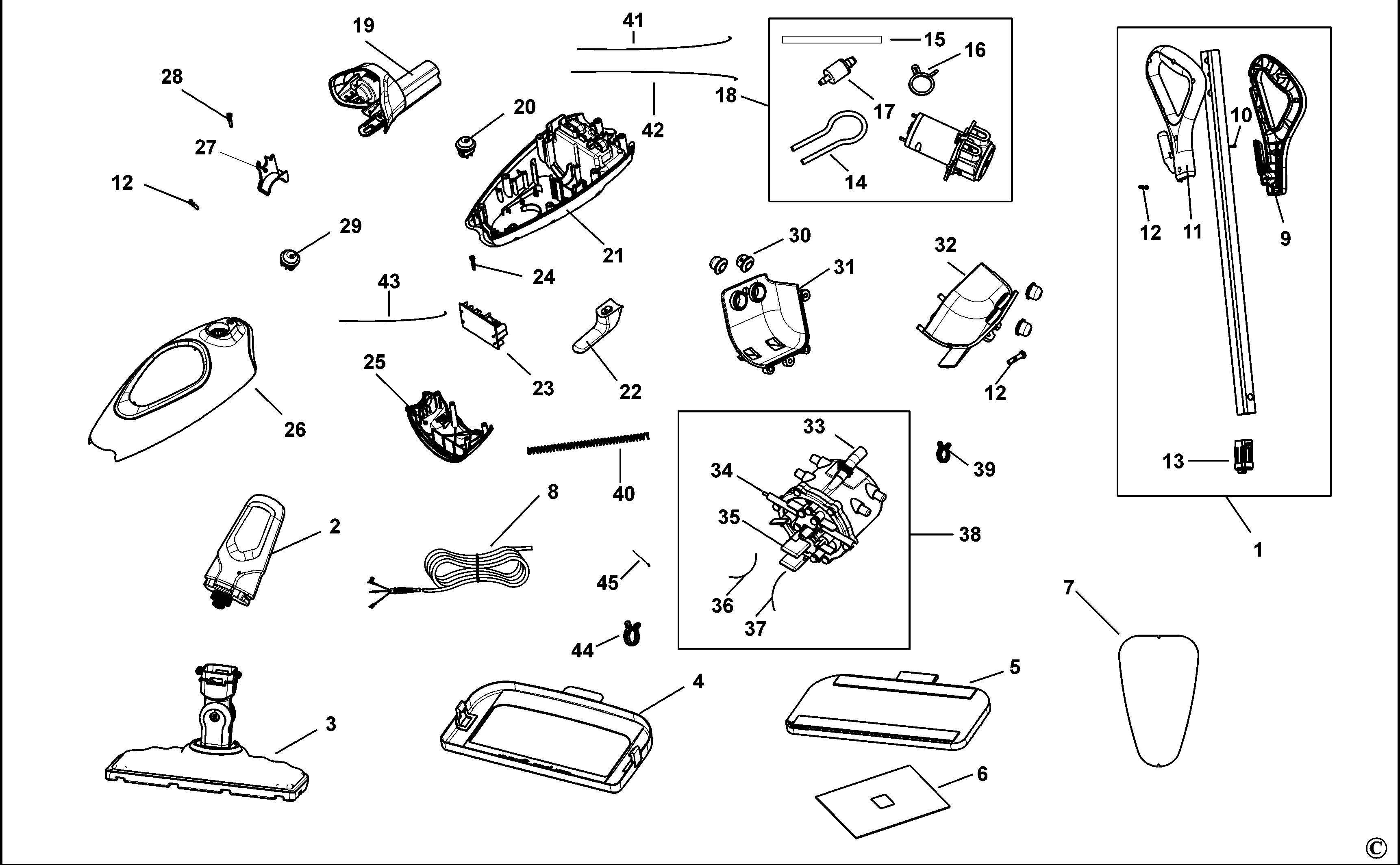

FSM1215W ОТПАРИВАТЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90615713 | 1 | РУЧКА В СБОРЕ | JP |  |
||
| 2 | 90616851-01 | 1 | РЕЗЕРВУАР | JP |  |
||
| 3 | N559359 | 1 | ГОЛОВКА В СБОРЕ | JP | |||
| 4 | 90585491 | 1 | ИНСТРУМЕНТ ДЛЯ НАСТИЛА ПОКРЫТИЯ ДЛЯ ПОЛА | JP | |
||
| 5 | 90585868 | 1 | ОПОРНАЯ ПОДУШКА В СБОРЕ | JP | |
||
| 6 | 90590822 | 1 | СТОЙКА | JP | |
||
| 7 | N559497 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 8 | N825203 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 9 | 90615717 | 1 | НИЖНЯЯ РУЧКА | JP | |||
| 10 | 90578162 | 1 | РЕССОРНЫЙ ШТИФТ | JP | |||
| 11 | 90615716 | 1 | ВЕРХНЯЯ РУЧКА | JP | |||
| 12 | 143062-02 | 1 | ВИНТ | JP | |
||
| 13 | 90628854 | 1 | ТОРЦЕВАЯ КРЫШКА | JP | |||
| 14 | 90618866 | 1 | ТРУБА | JP | |||
| 15 | 90622128 | 1 | ТРУБА | PIPE,PUMP CONNECTING | JP | ||
| 16 | 90587265 | 1 | ЗАЖИМ | JP | |
||
| 17 | 90589659-00 | 1 | КЛАПАН | JP | |||
| 18 | 90585121-07 | 1 | НАСОС В СБОРЕ | JP | |
||
| 19 | 90616728-02 | 1 | КРЫШКА И КОРПУС | Red | JP | |
|
| 20 | 90376599 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | JP | |
||
| 21 | 90615327 | 1 | КОЖУХ НИЖНИЙ | JP | |||
| 22 | 90619687 | 1 | КРЮК | JP | |
||
| 23 | 90618575 | 1 | ПЕЧАТНАЯ ПЛАТА | JP | |
||
| 24 | 90625935 | 1 | ВИНТ | JP | |
||
| 25 | 90616729 | 1 | КРЫШКА | JP | |
||
| 26 | 90615328 | 1 | ВЕРХНИЙ КОРПУС | JP | |||
| 27 | 90619522 | 1 | ЗАЖИМ | JP | |
||
| 28 | 90595772-01 | 1 | ВИНТ | JP | |
||
| 29 | 90376599-01 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | ON/OFF RED | JP | |
|
| 30 | 90578187 | 1 | РЕЗИНА | JP | |
||
| 31 | 90581691 | 1 | КРОНШТЕЙН ЛЕВ. | JP | |
||
| 32 | 90581692 | 1 | КРОНШТЕЙН ПР. | JP | |
||
| 33 | 90622939 | 1 | ТРУБА | JP | |||
| 34 | 90582883-03 | 1 | ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ | JP | |||
| 35 | 90578183 | 1 | ТЕРМОСТАТ | JP | |||
| 36 | 90582878-01 | 1 | ВЫВОДНОЙ ПРОВОД | 18AWG WHITE,40mm | JP | ||
| 37 | 90582879-03 | 1 | ВЫВОДНОЙ ПРОВОД | JP | |||
| 38 | 90578170-05 | 1 | БОЙЛЕР В СБОРЕ | JP | |||
| 39 | 90579511 | 1 | ЗАЖИМ | JP | |
||
| 40 | 90624245 | 1 | ПРУЖИНА | JP | |||
| 41 | 90621703 | 1 | ВЫВОДНОЙ ПРОВОД | JP | |||
| 42 | 90626500 | 1 | ВЫВОДНОЙ ПРОВОД | JP | |||
| 43 | 90621699 | 1 | ВЫВОДНОЙ ПРОВОД | JP | |||
| 44 | 90585865-01 | 1 | ЗАЖИМ | JP | |||
| 45 | 492141-00 | 1 | СТЯЖКА | JP |
