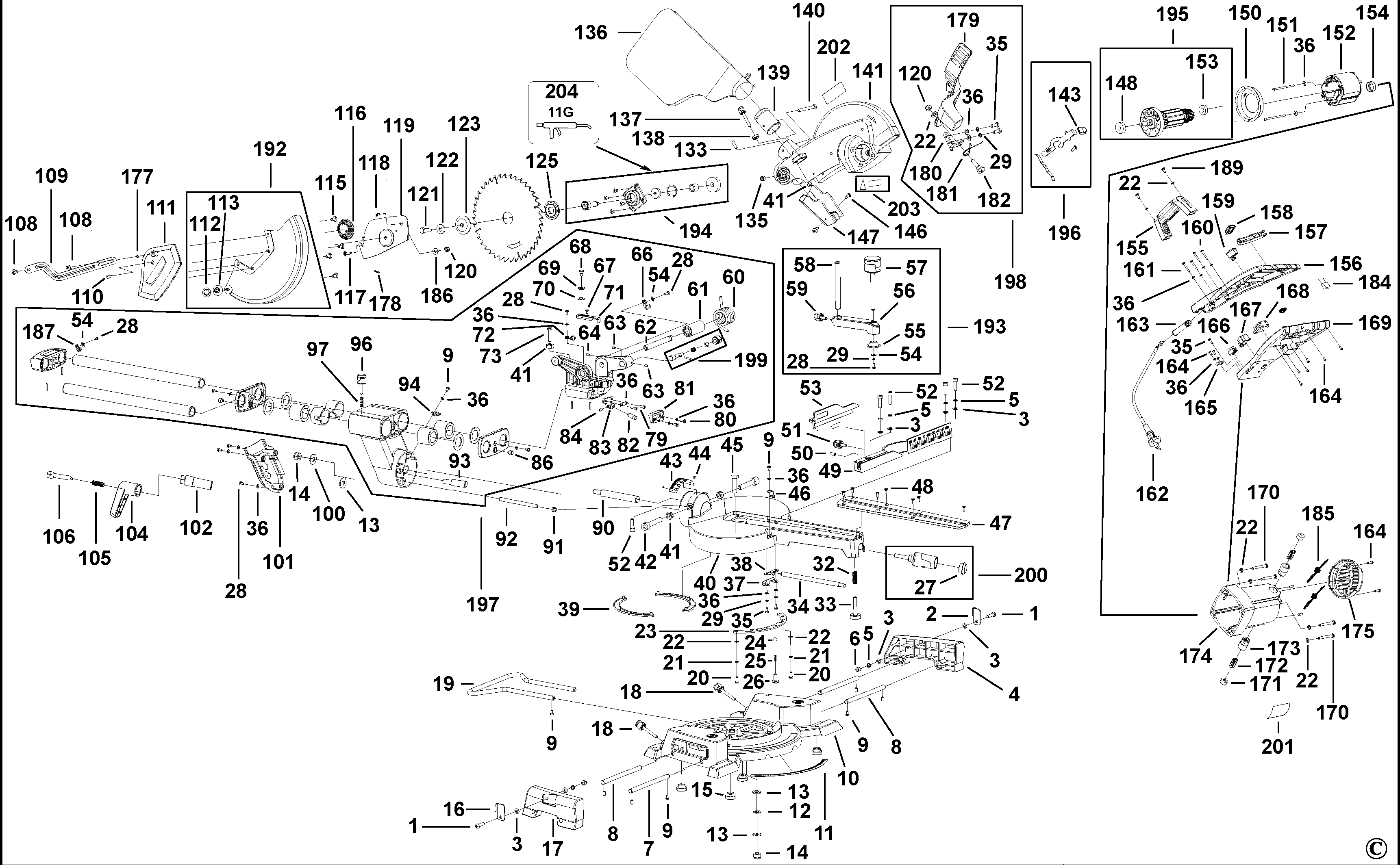

FME721 MITRE SAW Type 1 | Drawings
Documents

Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
---|---|---|---|---|---|---|---|
1 | 1004702-45 | 2 | SCREW | GB | ![]() |
||
2 | 1004702-46 | 1 | BLOCK RH | GB | ![]() |
||
3 | 1004702-47 | 8 | WASHER | GB | ![]() |
||
4 | 1004702-48 | 1 | TABLE | RIGHT | GB | ![]() |
|
5 | 1004702-49 | 6 | SPRING | GB | ![]() |
||
6 | 1004702-50 | 2 | LOCK NUT | GB | ![]() |
||
7 | 1004702-51 | 4 | STOP NUT | GB | ![]() |
||
8 | 1004702-52 | 4 | ROD | GB | ![]() |
||
9 | 1004702-53 | 8 | SCREW | GB | ![]() |
||
10 | 1004702-54 | 1 | BASE | GB | ![]() |
||
11 | 1004702-55 | 1 | LABEL | GB | ![]() |
||
12 | 1004702-56 | 1 | WASHER SPRING | GB | ![]() |
||
13 | 1004702-57 | 3 | WASHER | GB | ![]() |
||
14 | 1004702-58 | 2 | LOCK NUT | GB | ![]() |
||
15 | 1004702-59 | 4 | PAD | GB | ![]() |
||
16 | 1004702-60 | 1 | BLOCK LH | GB | ![]() |
||
17 | 1004702-61 | 1 | TABLE | LEFT | GB | ![]() |
|
18 | 1004702-62 | 2 | LOCK KNOB | GB | ![]() |
||
19 | 1004702-63 | 1 | BASE BRACKET | GB | ![]() |
||
20 | 1004702-64 | 2 | SCREW | GB | ![]() |
||
21 | 1004702-65 | 2 | WASHER SPRING | GB | ![]() |
||
22 | 1004702-66 | 9 | WASHER | GB | ![]() |
||
23 | 1004702-67 | 1 | LABEL | GB | ![]() |
||
24 | 1004702-68 | 1 | BALL STEEL | GB | ![]() |
||
25 | 1004702-69 | 1 | SPRING | GB | ![]() |
||
26 | 1004702-70 | 1 | SCREW | GB | ![]() |
||
27 | 1004702-71 | 1 | CAP | GB | ![]() |
||
28 | 1004702-72 | 7 | SCREW | GB | ![]() |
||
29 | 1004702-73 | 3 | WASHER SPRING | GB | ![]() |
||
32 | 1004702-75 | 1 | SPRING | GB | ![]() |
||
33 | 1004702-76 | 1 | SCREW | GB | ![]() |
||
34 | 1004702-77 | 1 | ROD | GB | ![]() |
||
35 | 1004702-78 | 2 | SCREW | GB | ![]() |
||
36 | 1004702-79 | 18 | WASHER | GB | ![]() |
||
37 | 1004702-80 | 1 | PLATE LOCK | GB | ![]() |
||
38 | 1004702-81 | 1 | RETAINING PLATE | GB | ![]() |
||
39 | 1004702-82 | 2 | WASHER PLASTIC | GB | ![]() |
||
40 | 1004702-83 | 1 | TABLE | GB | ![]() |
||
41 | 1004702-84 | 4 | NUT | GB | ![]() |
||
42 | 1004702-85 | 2 | BOLT | GB | ![]() |
||
43 | 1004702-86 | 1 | LABEL | GB | ![]() |
||
44 | 1004702-87 | 2 | RIVET | GB | ![]() |
||
45 | 1004702-88 | 1 | BOLT | GB | ![]() |
||
46 | 1004702-89 | 1 | POINTER | GB | ![]() |
||
47 | 1004702-90 | 1 | INSERT | GB | ![]() |
||
48 | 1004702-91 | 7 | SCREW | GB | ![]() |
||
49 | 1004702-92 | 1 | FENCE | GB | ![]() |
||
50 | 1004702-93 | 1 | SCREW | GB | ![]() |
||
51 | 1004702-94 | 1 | LOCK KNOB | GB | ![]() |
||
52 | 1004702-95 | 5 | SCREW | GB | ![]() |
||
53 | 1004702-96 | 1 | FENCE | GB | ![]() |
||
54 | 1004702-97 | 1 | WASHER | GB | ![]() |
||
55 | 1004702-98 | 1 | LOCKING DEVICE | GB | ![]() |
||
56 | 1004703-00 | 1 | LINK | GB | ![]() |
||
57 | 1004703-01 | 1 | LOCKING KNOB | GB | ![]() |
||
58 | 1004703-02 | 1 | ROD | GB | ![]() |
||
59 | 1004703-03 | 1 | LOCK KNOB | GB | ![]() |
||
60 | 1004703-04 | 1 | SPRING TORSION | GB | ![]() |
||
61 | 1004703-05 | 1 | BRUSH | TORSION | GB | ![]() |
|
62 | 1004703-06 | 1 | SHAFT | GB | ![]() |
||
63 | 1004703-07 | 2 | GRUB SCREW | GB | ![]() |
||
64 | 1004703-08 | 1 | GRUB SCREW | GB | ![]() |
||
66 | 1004703-10 | 1 | CLIP | GB | ![]() |
||
67 | 1004703-11 | 1 | PIN | GB | ![]() |
||
68 | 1004703-12 | 1 | SCREW | GB | ![]() |
||
69 | 1004703-13 | 1 | WASHER | WAVE | GB | ![]() |
|
70 | 1004703-14 | 1 | WASHER | GB | ![]() |
||
71 | 1004703-15 | 1 | STOP PLATE | GB | ![]() |
||
72 | 1004703-16 | 1 | CIRCLIP | GB | ![]() |
||
73 | 1004703-17 | 1 | BOLT | GB | ![]() |
||
79 | 1004703-23 | 2 | SCREW | GB | ![]() |
||
80 | 1004703-24 | 2 | SCREW | GB | ![]() |
||
81 | 1004703-25 | 1 | GUARD | GB | ![]() |
||
82 | 1004703-26 | 1 | LASER | GB | ![]() |
||
83 | 1004703-27 | 1 | BASE | LASER | GB | ![]() |
|
84 | 1004703-28 | 1 | GRUB SCREW | GB | ![]() |
||
86 | 1004703-30 | 1 | DAMPER | GB | ![]() |
||
90 | 1004703-34 | 1 | SHAFT | GB | ![]() |
||
91 | 1004703-35 | 1 | NUT | GB | ![]() |
||
92 | 1004703-36 | 1 | THREADED ROD | GB | ![]() |
||
93 | 1004703-37 | 1 | LOCATOR | PIN | GB | ![]() |
|
94 | 1004703-38 | 1 | POINTER | GB | ![]() |
||
96 | 1004703-40 | 1 | KNOB | GB | ![]() |
||
97 | 1004703-41 | 1 | SPRING | GB | ![]() |
||
100 | 1004703-44 | 1 | WASHER | GB | ![]() |
||
101 | 1004703-45 | 1 | COVER REAR | GB | ![]() |
||
102 | 1004703-46 | 1 | CLAMPING BAR | GB | ![]() |
||
104 | 1004703-48 | 1 | LOCK HANDLE | GB | ![]() |
||
105 | 1004703-49 | 1 | SPRING | GB | ![]() |
||
106 | 1004703-50 | 1 | LOCK SCREW | GB | ![]() |
||
108 | 1004703-52 | 2 | SCREW | GB | ![]() |
||
109 | 1004703-53 | 1 | CONNECTING ROD | GB | ![]() |
||
110 | 1004703-54 | 1 | BOLT | GB | ![]() |
||
111 | 1004703-55 | 1 | SUPPORT PLATE | GB | ![]() |
||
112 | 1004703-56 | 1 | WASHER LOCK | GB | ![]() |
||
113 | 1004703-57 | 1 | WHEEL | GB | ![]() |
||
115 | 1004703-59 | 1 | SCREW | GB | ![]() |
||
116 | 1004703-60 | 1 | SPRING | GB | ![]() |
||
117 | 1004703-61 | 1 | SCREW | GB | ![]() |
||
118 | 1004703-62 | 1 | SCREW | GB | ![]() |
||
119 | 1004703-63 | 1 | GUARD PLATE | GB | ![]() |
||
120 | 1004703-64 | 2 | LOCK-NUT | M5 | GB | ![]() |
|
121 | 1004703-65 | 1 | STOP NUT | GB | ![]() |
||
122 | 1004703-66 | 1 | WASHER | GB | ![]() |
||
123 | 1004703-67 | 1 | OUTER FLANGE | GB | ![]() |
||
125 | 1004703-69 | 1 | INNER FLANGE | GB | ![]() |
||
133 | 1004703-77 | 1 | THREADED ROD | GB | ![]() |
||
135 | 1004703-78 | 1 | BEARING NEEDLE | GB | ![]() |
||
136 | 1004703-79 | 1 | DUSTBAG | GB | ![]() |
||
137 | 1004703-80 | 1 | ADJUSTER DEPTH | GB | ![]() |
||
138 | 1004703-81 | 1 | NUT | GB | ![]() |
||
139 | 1004703-82 | 1 | DUST PORT | GB | ![]() |
||
140 | 1004703-83 | 1 | SCREW | GB | ![]() |
||
141 | 1004703-84 | 1 | ARM | GB | ![]() |
||
143 | 1004703-86 | 1 | SLEEVE | GB | ![]() |
||
146 | 1004703-89 | 2 | SCREW | GB | ![]() |
||
147 | 1004703-90 | 1 | MITRE GUIDE | GB | ![]() |
||
148 | 1004703-91 | 1 | BEARING | GB | ![]() |
||
150 | 1004703-93 | 1 | BAFFLE | GB | ![]() |
||
151 | 1004703-94 | 1 | SCREW | GB | ![]() |
||
152 | 1004703-95 | 1 | FIELD | GB | ![]() |
||
153 | 1004703-96 | 1 | BEARING | GB | ![]() |
||
154 | 1004703-97 | 1 | DAMPER | RING | GB | ![]() |
|
155 | 1004703-98 | 1 | HANDLE | GB | ![]() |
||
156 | 1004704-00 | 1 | HANDLE UPPER | GB | ![]() |
||
157 | 1004704-01 | 1 | TRIGGER | Main | GB | ![]() |
|
158 | 1004704-02 | 1 | SWITCH COVER | laser | GB | ![]() |
|
159 | 1004704-03 | 1 | SWITCH | Laser | GB | ![]() |
|
160 | 1004704-04 | 2 | SCREW | GB | ![]() |
||
161 | 1004704-05 | 2 | SCREW | GB | ![]() |
||
162 | 1004705-06 | 1 | CORDSET | GB | ![]() |
||
163 | 1004704-07 | 1 | CORD PROTECTOR | GB | ![]() |
||
164 | 1004704-08 | 10 | SCREW | GB | ![]() |
||
165 | 1004704-09 | 1 | CLIP | GB | ![]() |
||
166 | 1004704-10 | 1 | TERMINAL BLOCK | GB | ![]() |
||
167 | 1004704-11 | 1 | TRANSFORMER | GB | ![]() |
||
168 | 1004704-12 | 1 | SWITCH | Main | GB | ![]() |
|
169 | 1004704-13 | 1 | LOWER HANDLE | GB | ![]() |
||
170 | 1004704-14 | 4 | SCREW | GB | ![]() |
||
171 | 1004704-15 | 2 | BRUSH COVER | GB | ![]() |
||
172 | 1004704-16 | 2 | BRUSH | GB | ![]() |
||
173 | 1004704-17 | 2 | BRUSH HOLDER | GB | ![]() |
||
174 | 1004704-18 | 1 | HOUSING MOTOR | GB | ![]() |
||
175 | 1004704-19 | 1 | COVER REAR | GB | ![]() |
||
177 | 1004704-20 | 1 | GASKET | GB | ![]() |
||
178 | 1004704-21 | 1 | SPRING CLIP | GB | ![]() |
||
179 | 1004704-22 | 1 | LEVER LOCK | GB | ![]() |
||
180 | 1004704-23 | 1 | SUPPORT PLATE | GB | ![]() |
||
181 | 1004704-24 | 1 | SPRING | GB | ![]() |
||
182 | 1004704-25 | 1 | BOLT | GB | ![]() |
||
184 | 1004704-26 | 1 | CAPACITOR | GB | ![]() |
||
185 | 1004704-27 | 2 | RING | Magnetic | GB | ![]() |
|
186 | 1004704-28 | 1 | WASHER | GB | ![]() |
||
187 | 1004704-29 | 1 | HOLDER | GB | ![]() |
||
189 | 1004704-31 | 2 | SCREW | GB | ![]() |
||
192 | 1004704-96 | 1 | GUARD SA | GB | ![]() |
||
193 | 1004704-97 | 1 | VICE SCREW SA | GB | ![]() |
||
194 | 1004704-98 | 1 | OUTPUT SHAFT SA | GB | ![]() |
||
195 | 1004705-00 | 1 | ARMATURE SA | GB | ![]() |
||
196 | 1004705-01 | 1 | LOCK HANDLE | GB | ![]() |
||
197 | 1004705-08 | 1 | CARRIAGE SA | GB | ![]() |
||
198 | 1004705-03 | 1 | LEVER SA | GB | ![]() |
||
199 | 1004705-04 | 1 | LOCK KNOB | GB | ![]() |
||
200 | 1004705-05 | 1 | HANDLE SA | GB | ![]() |
||
202 | 1004705-11 | 1 | BRAND LABEL | GB | ![]() |
||
203 | 1004705-12 | 1 | WARNING LABEL | LASER | GB | ![]() |
|
204 | 5140061-28 | 1 | GREASE | 11G | GB | ![]() |
